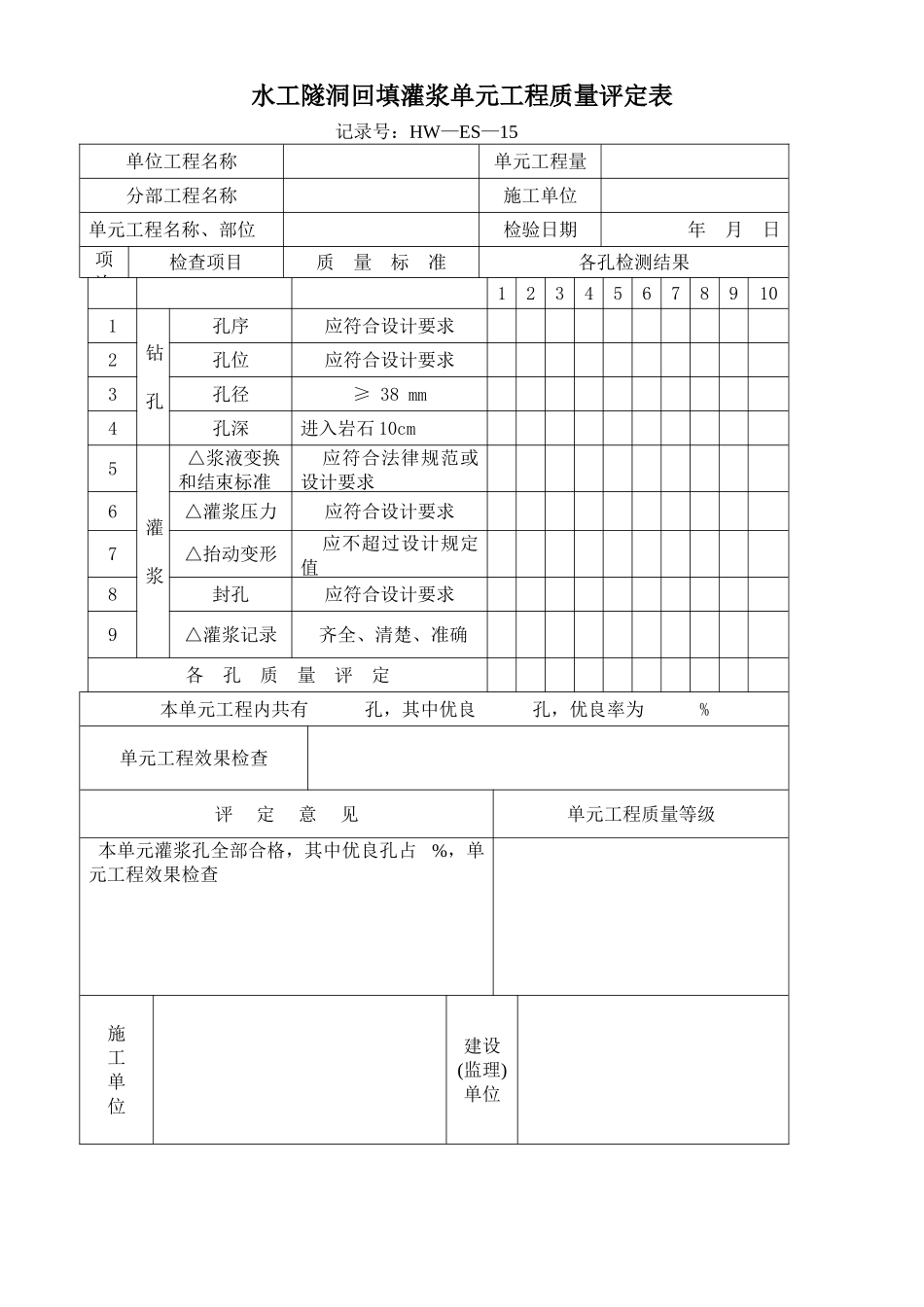

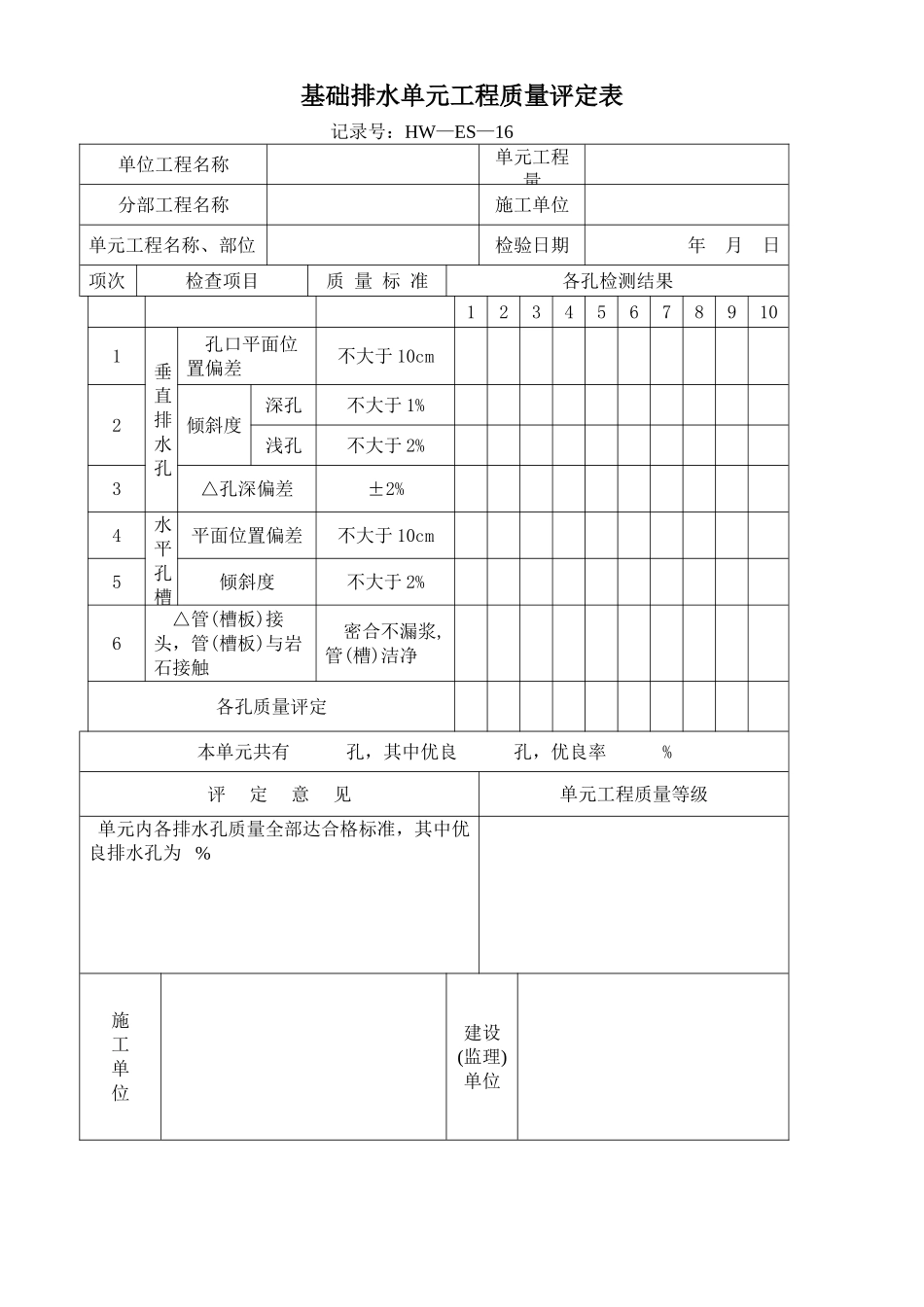

水工隧洞回填灌浆单元工程质量评定表 记录号：HW—ES—15单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日 项次检查项目质 量 标 准各孔检测结果123456789101钻孔孔序应符合设计要求2孔位应符合设计要求3孔径≥ 38 mm4孔深进入岩石 10cm 5灌浆 △浆液变换和结束标准 应符合法律规范或设计要求6△灌浆压力应符合设计要求7△抬动变形 应不超过设计规定值8封孔应符合设计要求9△灌浆记录 齐全、清楚、准确各 孔 质 量 评 定本单元工程内共有 孔，其中优良 孔，优良率为 %单元工程效果检查评 定 意 见单元工程质量等级 本单元灌浆孔全部合格，其中优良孔占 %，单元工程效果检查 施 工 单 位建设(监理)单位基础排水单元工程质量评定表 记录号：HW—ES—16单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日 项次检查项目质 量 标 准各孔检测结果123456789101垂直排水孔 孔口平面位置偏差不大于 10cm2倾斜度深孔不大于 1%浅孔不大于 2%3△孔深偏差±2%4水平孔槽平面位置偏差不大于 10cm5倾斜度不大于 2%6 △管(槽板)接头，管(槽板)与岩石接触 密合不漏浆,管(槽)洁净各孔质量评定本单元共有 孔，其中优良 孔，优良率 %评 定 意 见单元工程质量等级 单元内各排水孔质量全部达合格标准，其中优良排水孔为 % 施 工 单 位建设(监理)单位锚喷支护单元工程质量评定表 记录号：HW—ES—17单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日 项次 项 目 名 称工序质量等级1锚杆、钢筋网2喷射混凝土评 定 意 见单元工程质量等级 两个工序质量均达合格标准，其中 工序质量达优良施 工 单 位建设 (监理) 单位锚喷支护锚杆、钢筋网工序质量评定表 记录号：HW—ES—18单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日 项次检查项目质 量 标 准检 验 记 录1△锚杆材质和砂浆标号符合设计要求2△锚孔清理无岩粉、积水3△砂浆锚杆抗拔力符合设计和法律规范要求4△预应力锚杆张拉力符合设计和法律规范要求5钢筋材质、规格、尺寸符合设计要求项次检测项目设计值质量标准允许偏差(cm )实 测 值合格数(点)合格率(%)1 孔位偏差 小于 102 孔轴方向 垂直岩壁或符合设计要求3 孔深偏差 ±54 钢筋间距 ±25 钢筋网与基岩面距离4cm ±16 钢...
