水库除险加固工程设计投标文件

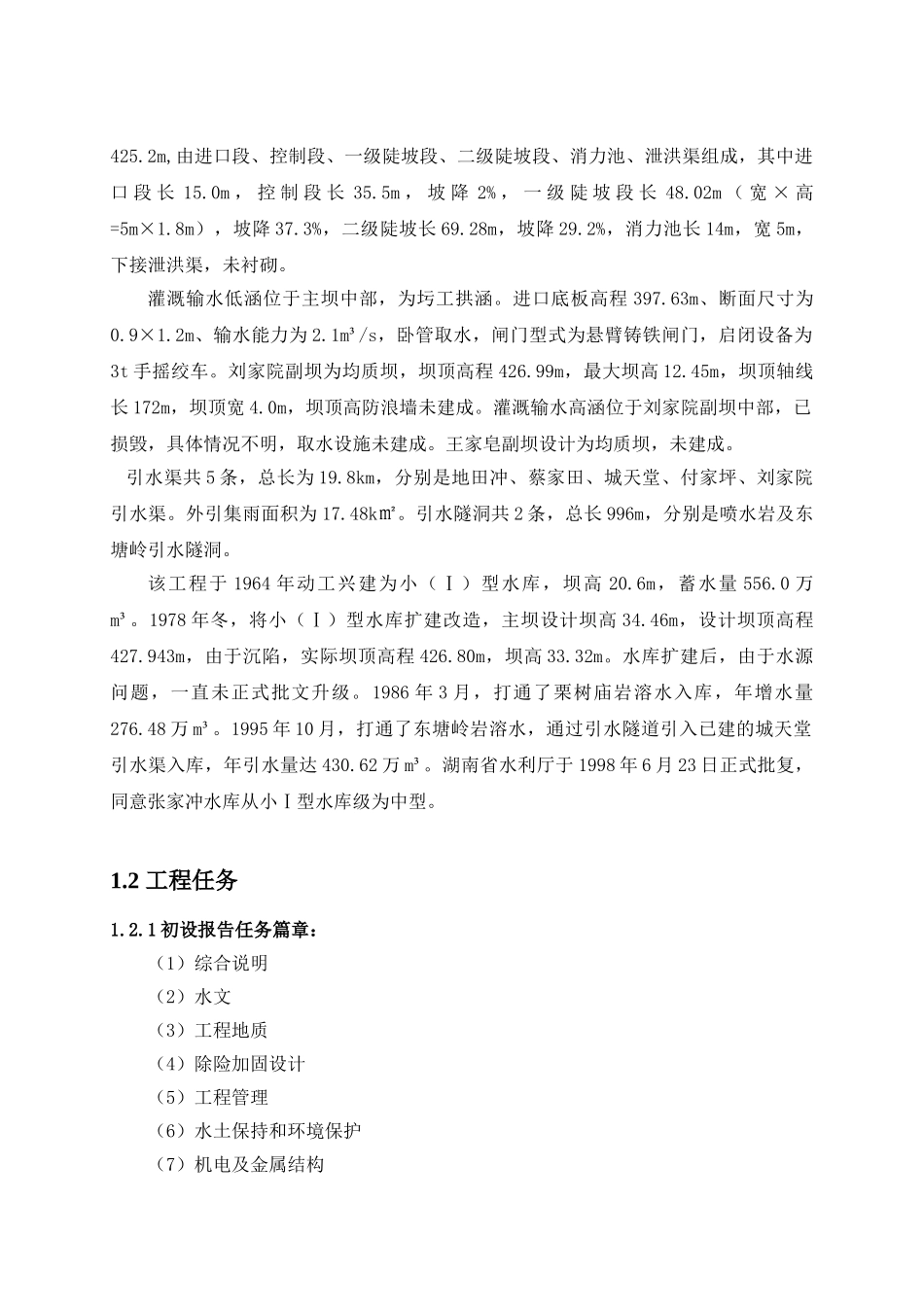

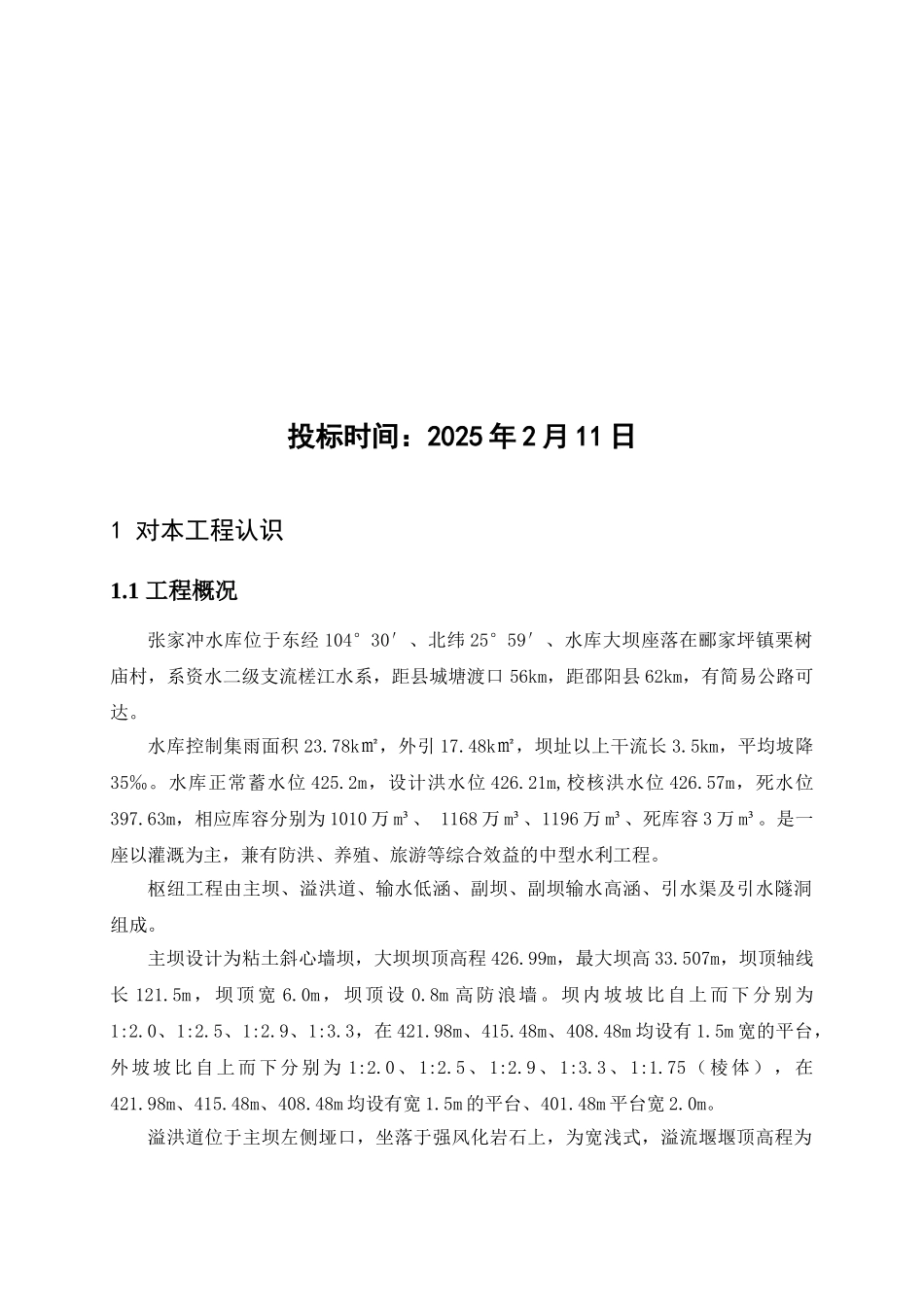

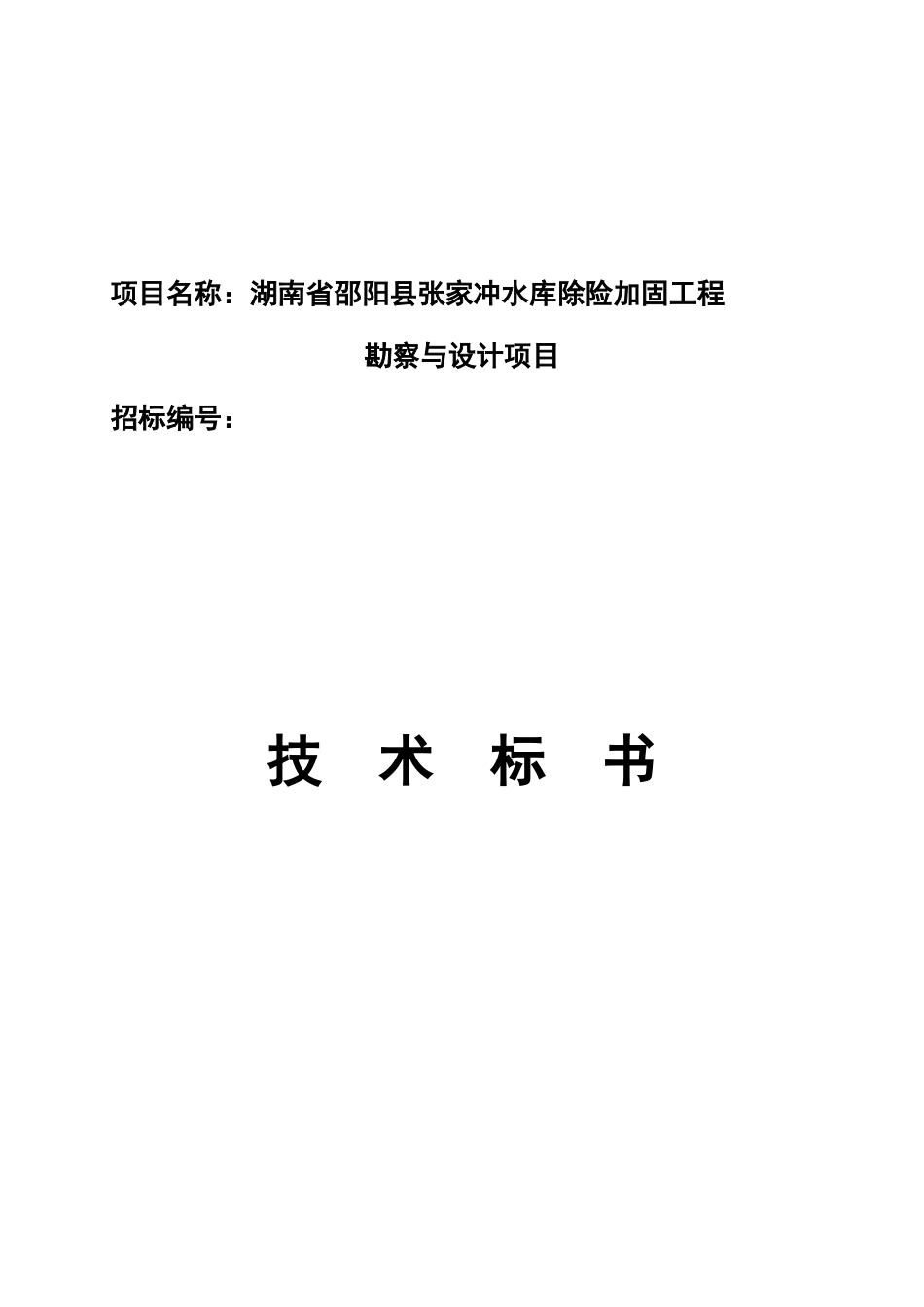

项目名称：湖南省邵阳县张家冲水库除险加固工程勘察与设计项目招标编号：技 术 标 书投标时间：2025 年 2 月 11 日1 对本工程认识1.1 工程概况张家冲水库位于东经 104°30′、北纬 25°59′、水库大坝座落在郦家坪镇栗树庙村，系资水二级支流槎江水系，距县城塘渡口 56km，距邵阳县 62km，有简易公路可达。水库控制集雨面积 23.78k㎡，外引 17.48k㎡，坝址以上干流长 3.5km，平均坡降35‰。水库正常蓄水位 425.2m，设计洪水位 426.21m,校核洪水位 426.57m，死水位397.63m，相应库容分别为 1010 万 m³、 1168 万 m³、1196 万 m³、死库容 3 万 m³。是一座以灌溉为主，兼有防洪、养殖、旅游等综合效益的中型水利工程。枢纽工程由主坝、溢洪道、输水低涵、副坝、副坝输水高涵、引水渠及引水隧洞组成。主坝设计为粘土斜心墙坝，大坝坝顶高程 426.99m，最大坝高 33.507m，坝顶轴线长 121.5m，坝顶宽 6.0m，坝顶设 0.8m 高防浪墙。坝内坡坡比自上而下分别为1:2.0、1:2.5、1:2.9、1:3.3，在 421.98m、415.48m、408.48m 均设有 1.5m 宽的平台，外坡坡比自上而下分别为 1:2.0、1:2.5、1:2.9、1:3.3、1:1.75（棱体），在421.98m、415.48m、408.48m 均设有宽 1.5m 的平台、401.48m 平台宽 2.0m。溢洪道位于主坝左侧垭口，坐落于强风化岩石上，为宽浅式，溢流堰堰顶高程为425.2m,由进口段、控制段、一级陡坡段、二级陡坡段、消力池、泄洪渠组成，其中进口 段 长 15.0m ， 控 制 段 长 35.5m ， 坡 降 2% ， 一 级 陡 坡 段 长 48.02m （ 宽 × 高=5m×1.8m），坡降 37.3%，二级陡坡长 69.28m，坡降 29.2%，消力池长 14m，宽 5m，下接泄洪渠，未衬砌。灌溉输水低涵位于主坝中部，为圬工拱涵。进口底板高程 397.63m、断面尺寸为0.9×1.2m、输水能力为 2.1m³/s，卧管取水，闸门型式为悬臂铸铁闸门，启闭设备为3t 手摇绞车。刘家院副坝为均质坝，坝顶高程 426.99m，最大坝高 12.45m，坝顶轴线长 172m，坝顶宽 4.0m，坝顶高防浪墙未建成。灌溉输水高涵位于刘家院副坝中部，已损毁，具体情况不明，取水设施未建成。王家皂副坝设计为均质坝，未建成。引水渠共 5 条，总长为 19.8km，分别是地田冲、蔡家田、城天堂、付家坪、刘家院引水渠。外引集雨面积为 17.48k㎡。引水隧洞共 2 条，总长 996m，分别是喷水岩及东塘岭引水隧洞。该工程于 1964 年动工兴建为小（Ⅰ）...
