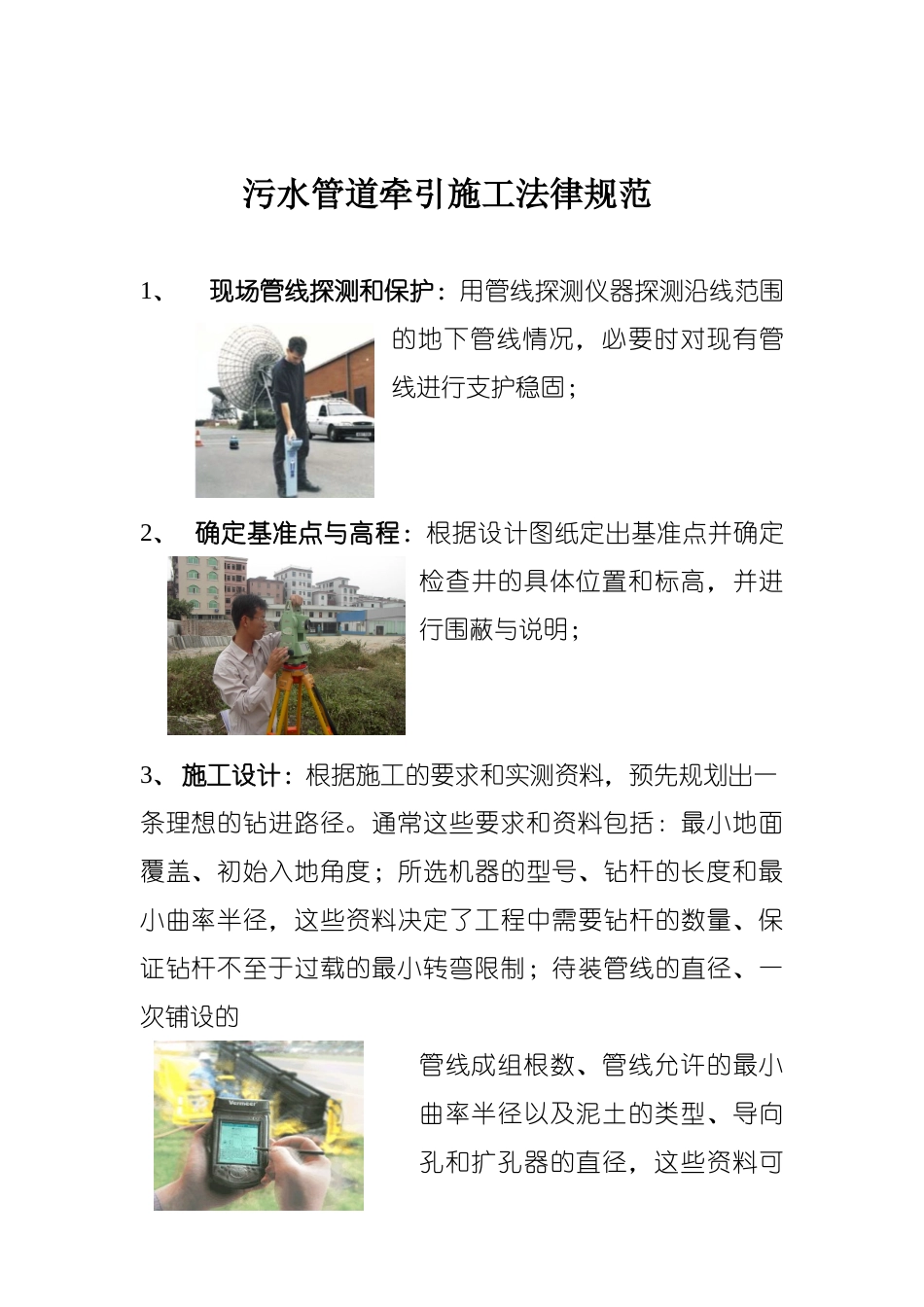

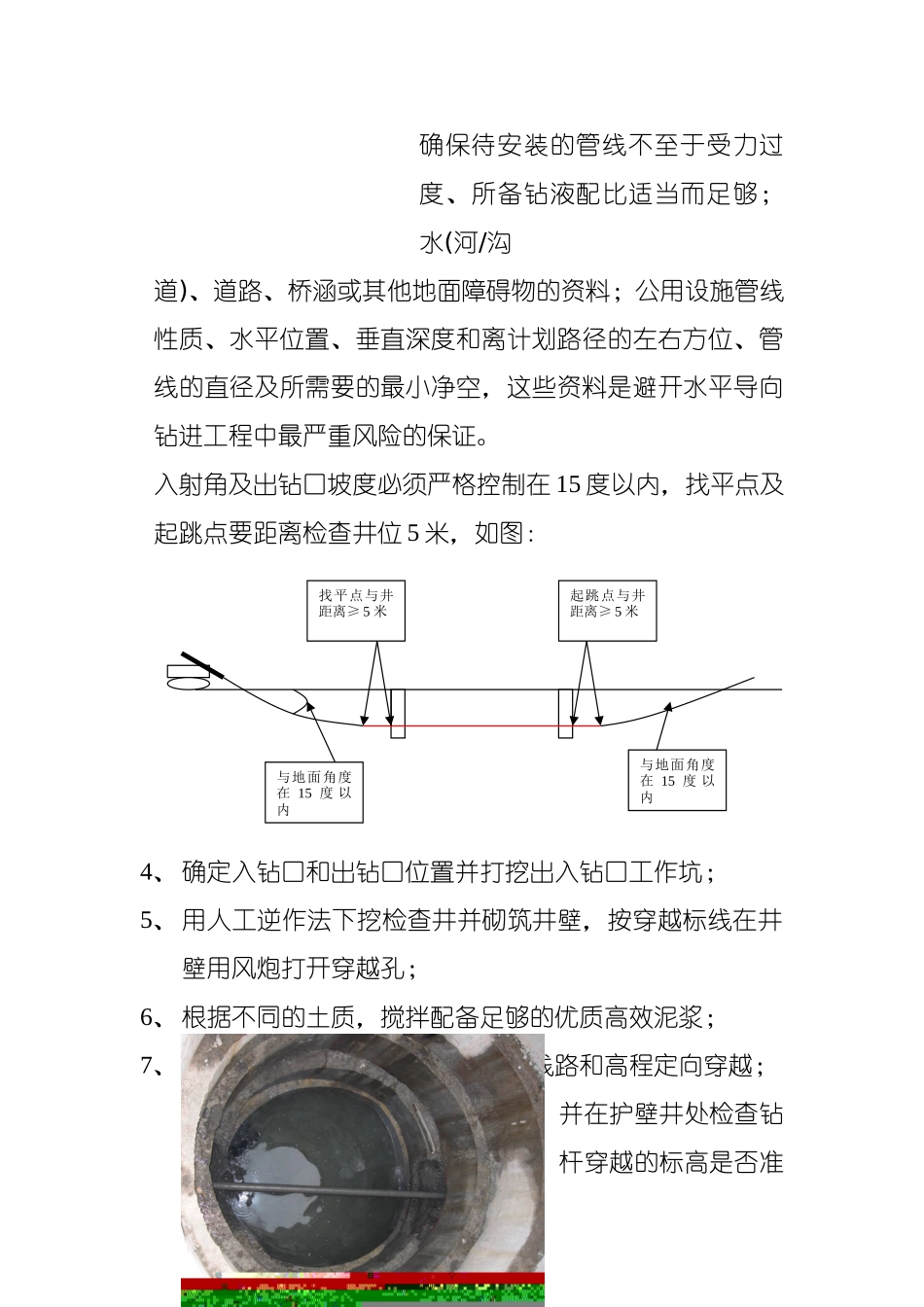

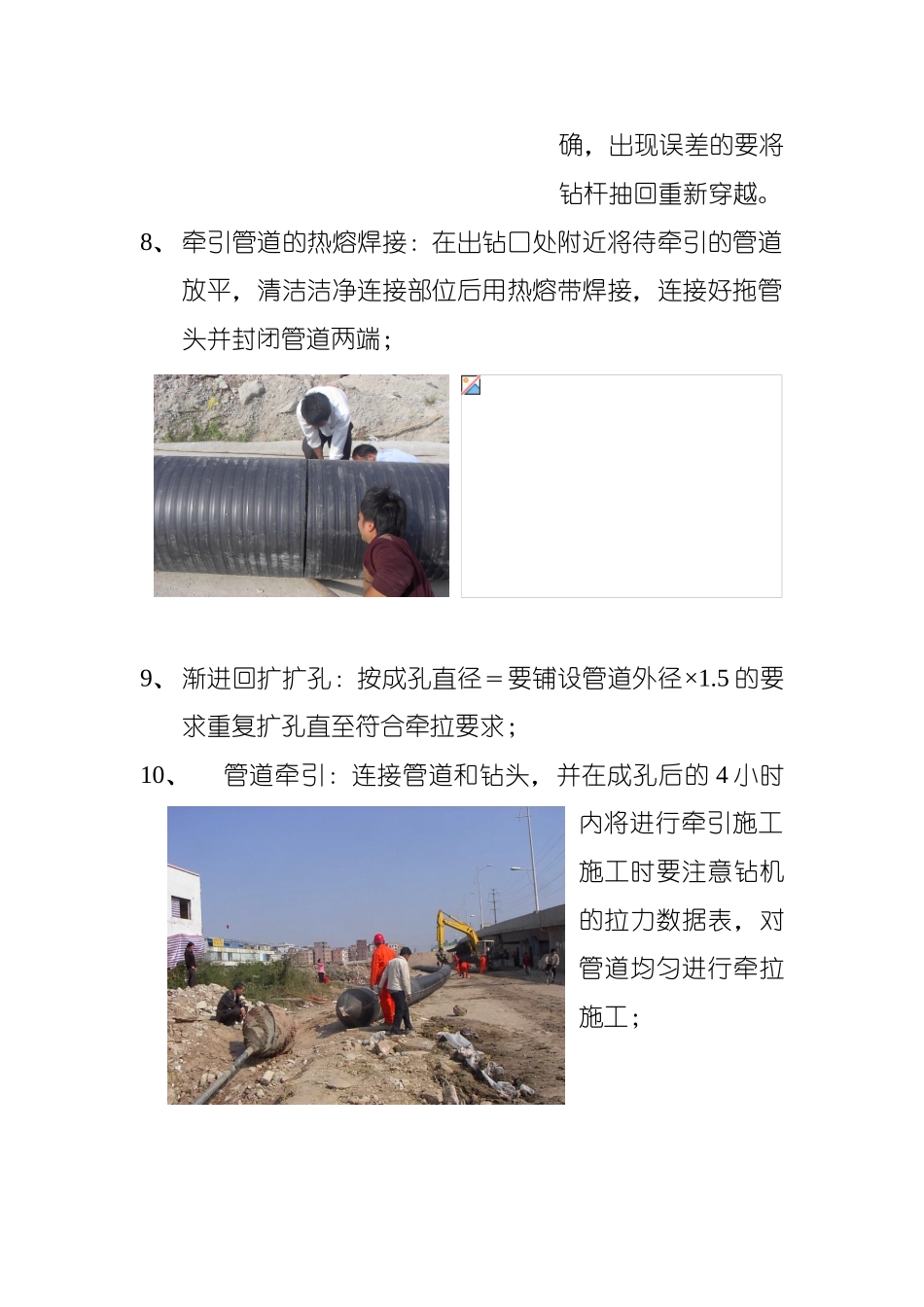

污水管道牵引施工法律规范1、现场管线探测和保护：用管线探测仪器探测沿线范围的地下管线情况，必要时对现有管线进行支护稳固； 2、 确定基准点与高程：根据设计图纸定出基准点并确定检查井的具体位置和标高，并进行围蔽与说明； 3、 施工设计：根据施工的要求和实测资料，预先规划出一条理想的钻进路径。通常这些要求和资料包括：最小地面覆盖、初始入地角度；所选机器的型号、钻杆的长度和最小曲率半径，这些资料决定了工程中需要钻杆的数量、保证钻杆不至于过载的最小转弯限制；待装管线的直径、一次铺设的管线成组根数、管线允许的最小曲率半径以及泥土的类型、导向孔和扩孔器的直径，这些资料可确保待安装的管线不至于受力过度、所备钻液配比适当而足够；水(河/沟道)、道路、桥涵或其他地面障碍物的资料；公用设施管线性质、水平位置、垂直深度和离计划路径的左右方位、管线的直径及所需要的最小净空，这些资料是避开水平导向钻进工程中最严重风险的保证。入射角及出钻口坡度必须严格控制在 15 度以内，找平点及起跳点要距离检查井位 5 米，如图：4、 确定入钻口和出钻口位置并打挖出入钻口工作坑；5、 用人工逆作法下挖检查井并砌筑井壁，按穿越标线在井壁用风炮打开穿越孔；6、 根据不同的土质，搅拌配备足够的优质高效泥浆；7、 导向穿越：钻机引导钻杆按预定线路和高程定向穿越；并在护壁井处检查钻杆穿越的标高是否准与地面角度在 15 度 以内找平点与井距离≥ 5 米起跳点与井距离≥ 5 米与地面角度在 15 度 以内确，出现误差的要将钻杆抽回重新穿越。8、 牵引管道的热熔焊接：在出钻口处附近将待牵引的管道放平，清洁洁净连接部位后用热熔带焊接，连接好拖管头并封闭管道两端；9、 渐进回扩扩孔：按成孔直径＝要铺设管道外径×1.5 的要求重复扩孔直至符合牵拉要求；10、管道牵引：连接管道和钻头，并在成孔后的 4 小时内将进行牵引施工施工时要注意钻机的拉力数据表，对管道均匀进行牵拉施工；11、清理井壁内的泥浆及砌筑检查井牵引施工示意图检查井 1检查井 230mi35mi钻杆入射角度≤ 15 度钻杆起跳角度≤ 12 度
