汽机调试方案之十七--高低加及除氧器系统VIP专享

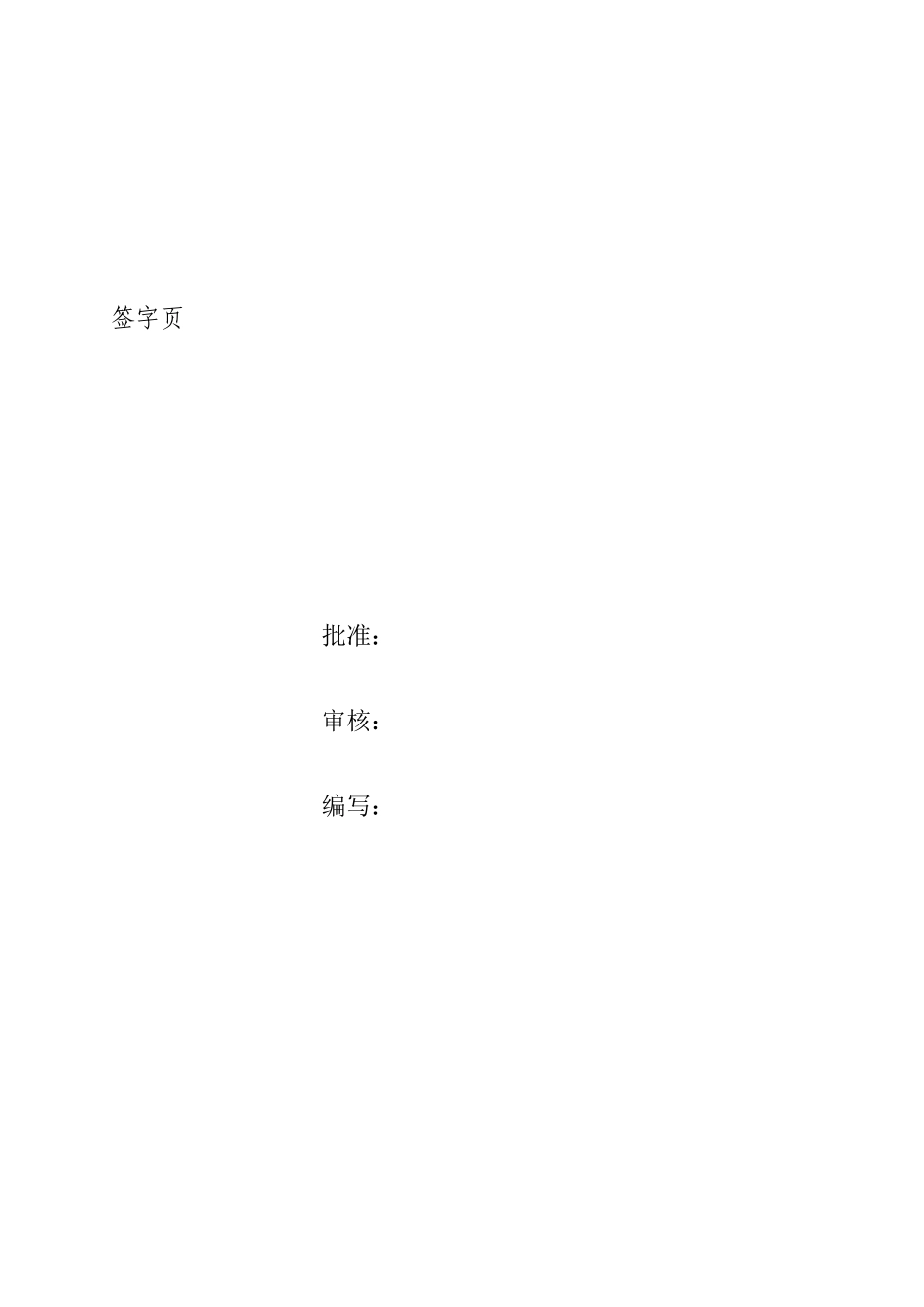

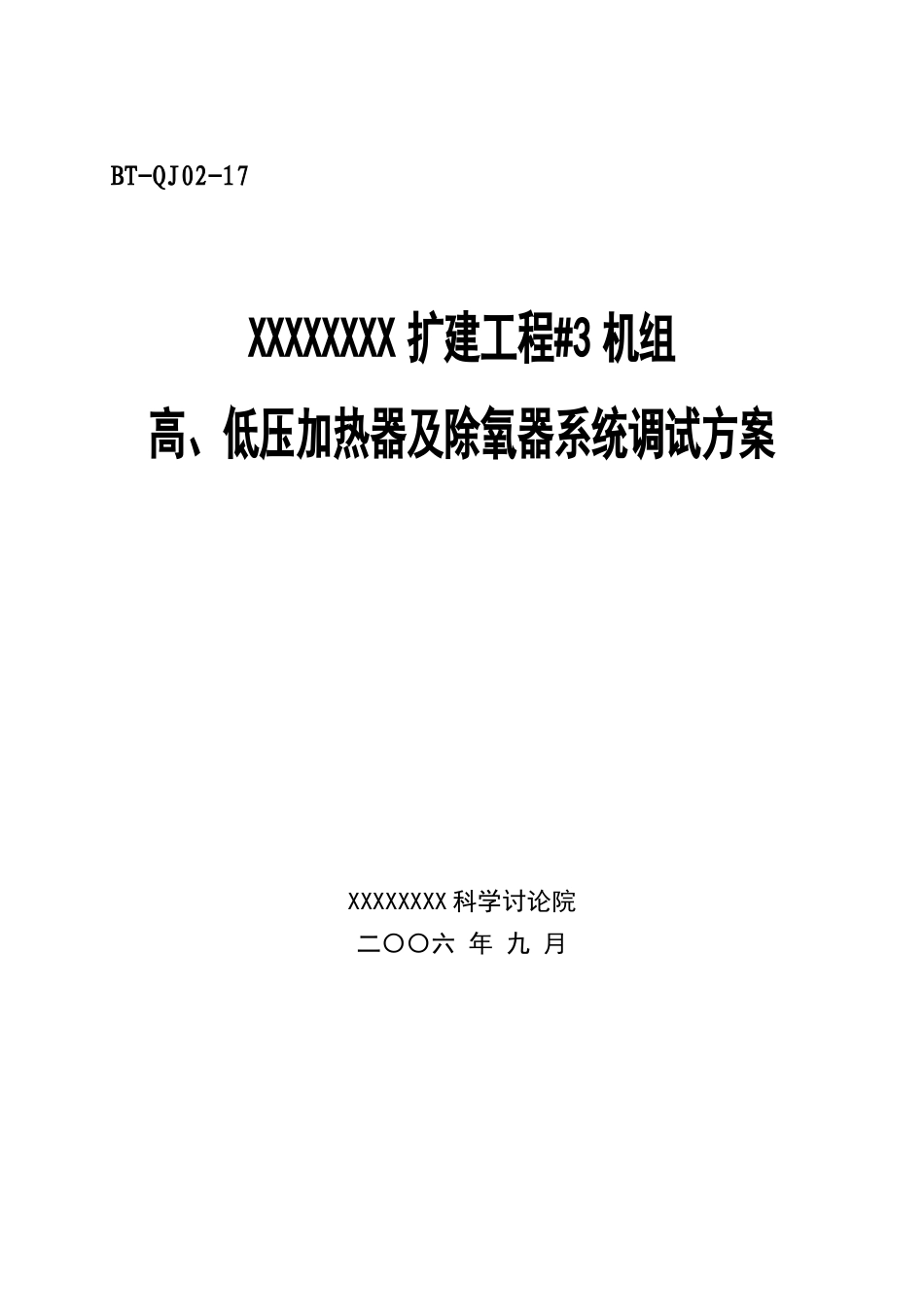

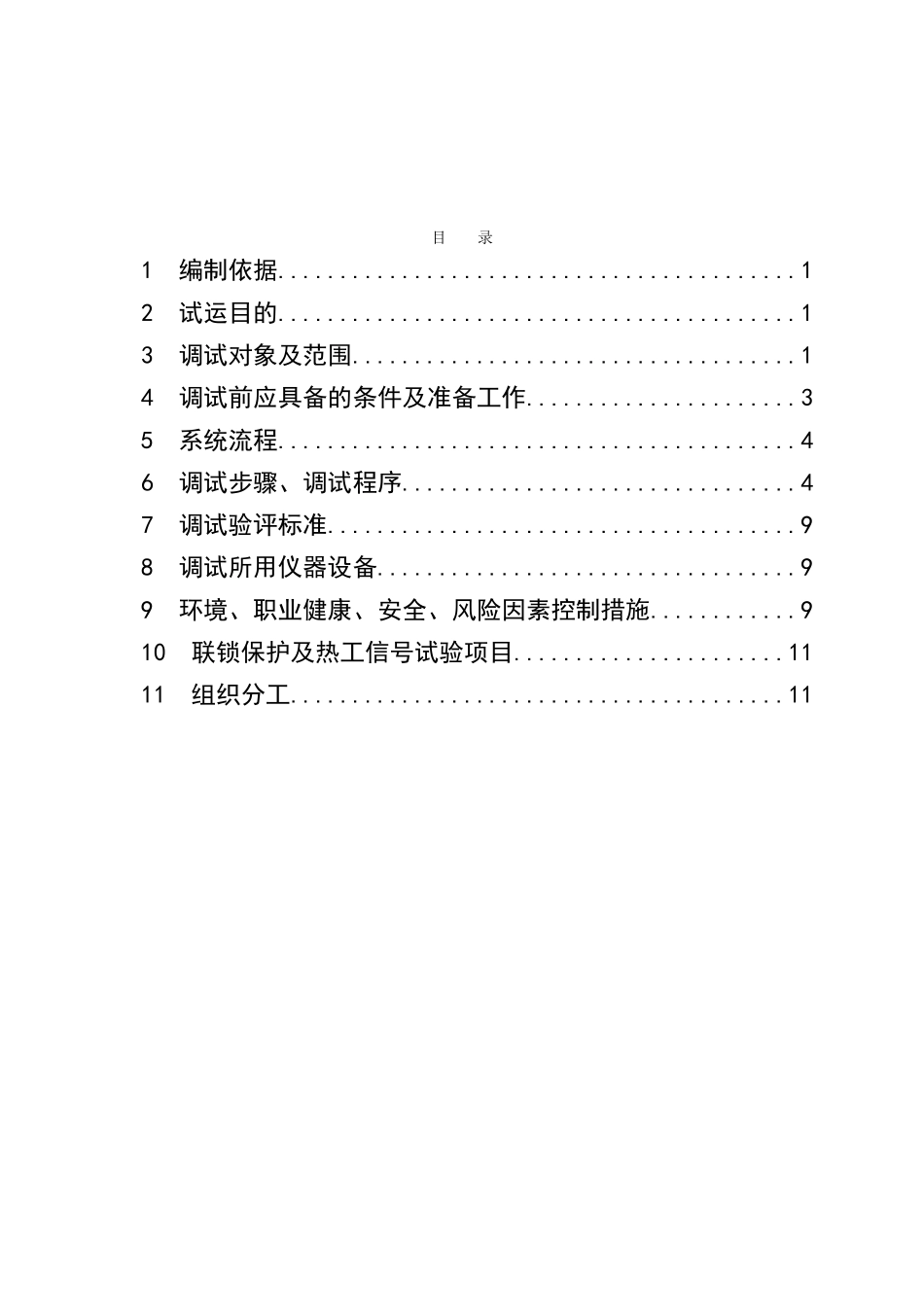

BT-QJ02-17XXXXXXXX 扩建工程#3 机组高、低压加热器及除氧器系统调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 试运目的..........................................13 调试对象及范围....................................14 调试前应具备的条件及准备工作......................35 系统流程..........................................46 调试步骤、调试程序................................47 调试验评标准......................................98 调试所用仪器设备..................................99 环境、职业健康、安全、风险因素控制措施............910 联锁保护及热工信号试验项目......................1111 组织分工........................................111 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 电力设计院设计施工图。1.8 制造商有关系统及设备资料。2 试运目的对高、低压加热器及除氧器设备和相关管道系统进行动态运行考核试验，确认其性能符合制造、设计及生产要求。3 调试对象及范围3.1 设备参数 低压加热器技术法律规范项 目单 位规 范NO.5.LPNO.6.LPNO.7.LP型 号JD-650-4JD-650-3JD-1050-1总换热面积m26506501050端 差℃5.65.65.6设计压力壳 体MPa0.60.60.6管 侧MPa444安全门动作压力壳 体MPa0.50.30.05管 侧MPa3.83.83.8设计温度壳 体℃300250150管 侧℃170150150制造商东方汽轮机厂配供高压加热器技术法律规范项 目单 位规 范NO.1.HPNO.2.HPNO.3.HP型 号JG-1025-8-1JG-1100-8-2JG-885-8-3总换热面积m210251100885壳侧设计压力MPa7.224.52.19管侧设计压力MPa282828壳侧设计温度℃420/290350/260450/215管侧设计温度℃310280215制造商东方汽轮机厂配供除氧器法律规范：（中州汽轮机厂）设备名称: 内置式除氧器设计压力： 1.23MPa最高出水温度： 181℃工作压力： 0.05～0.96MPa容 积： 150m3 几何容积： 217 m3额定出力： 1065t/h3.2 试转系统和...
