汽机调试方案之十三--发电机氢气冷却系统VIP专享

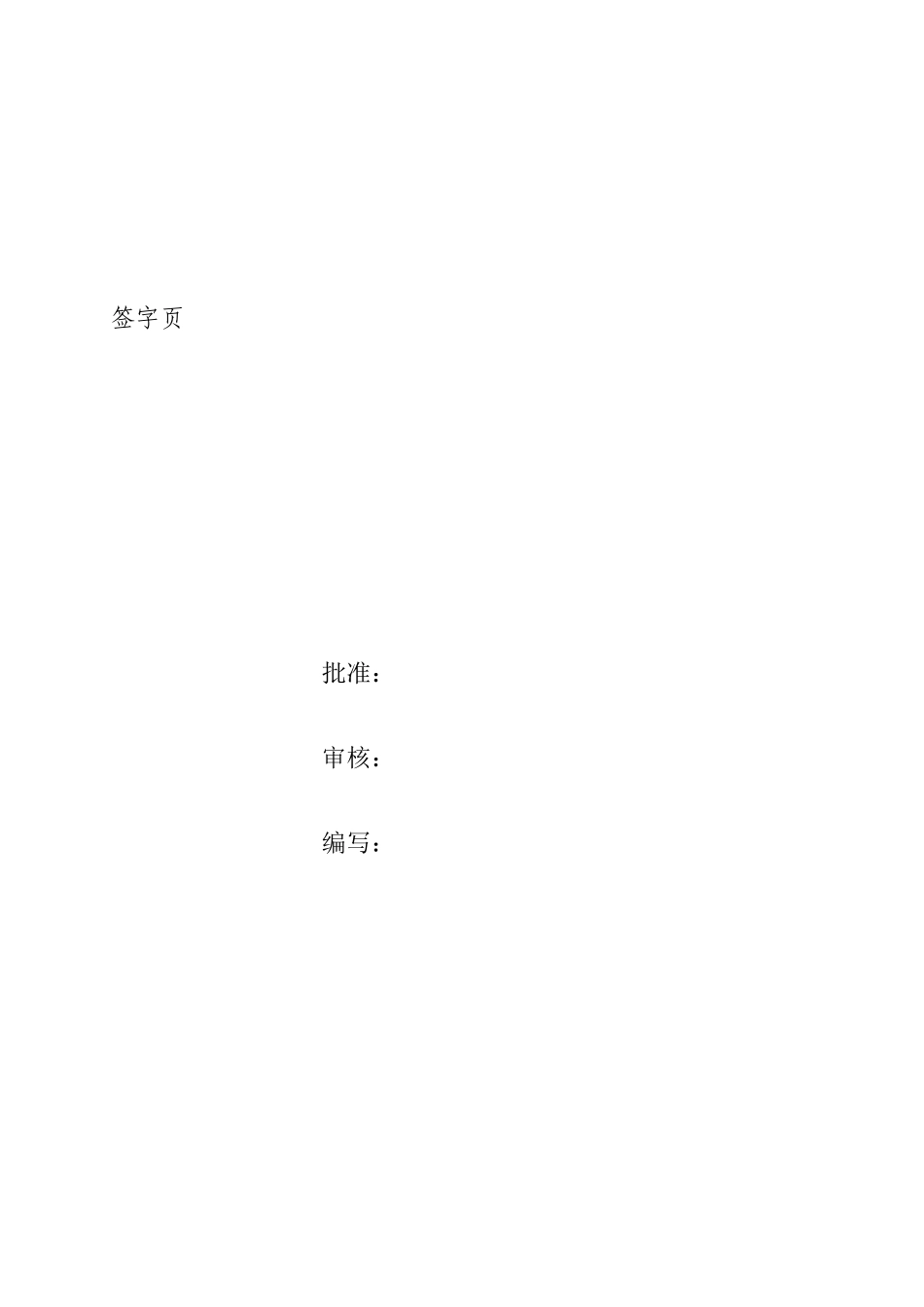

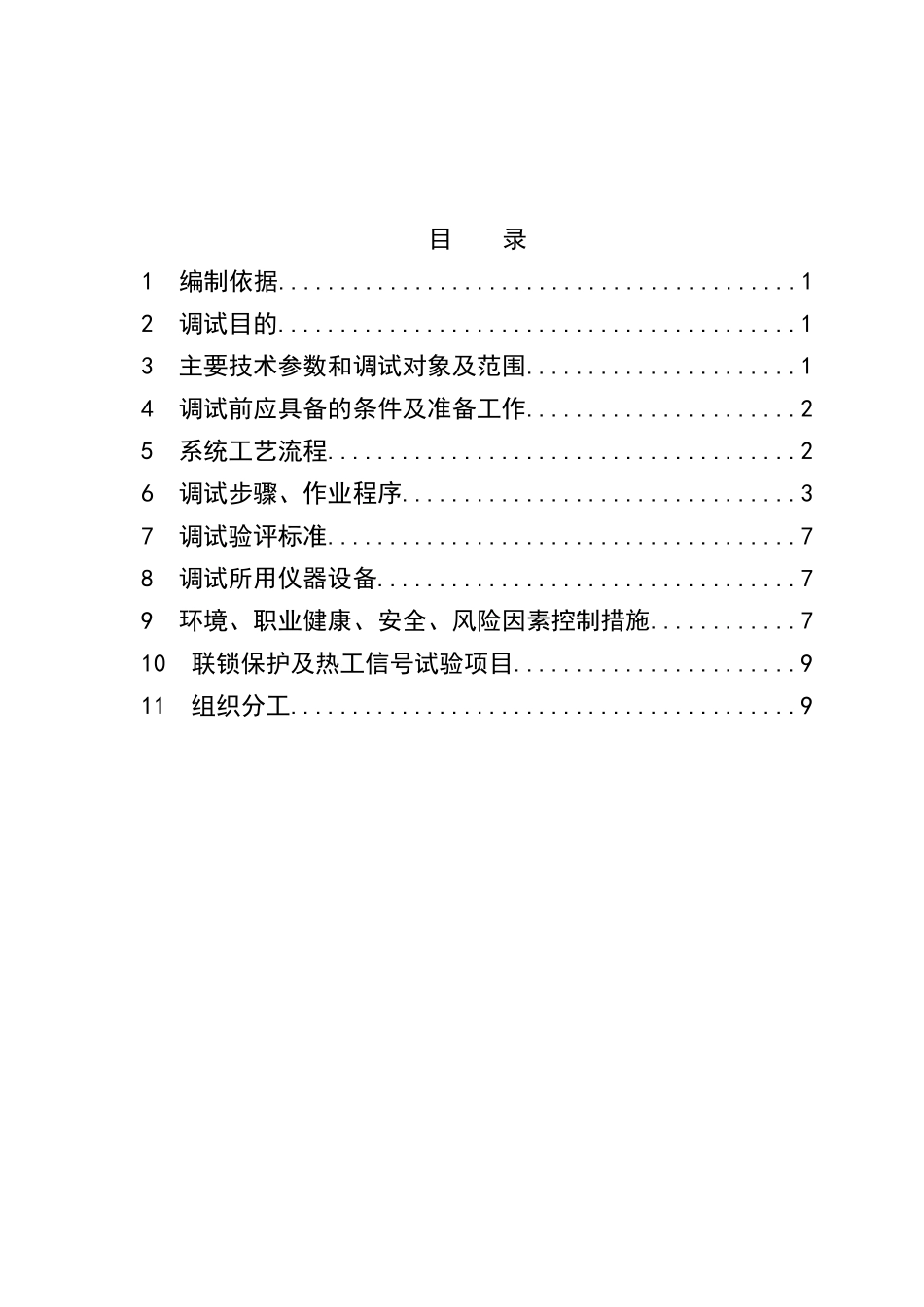

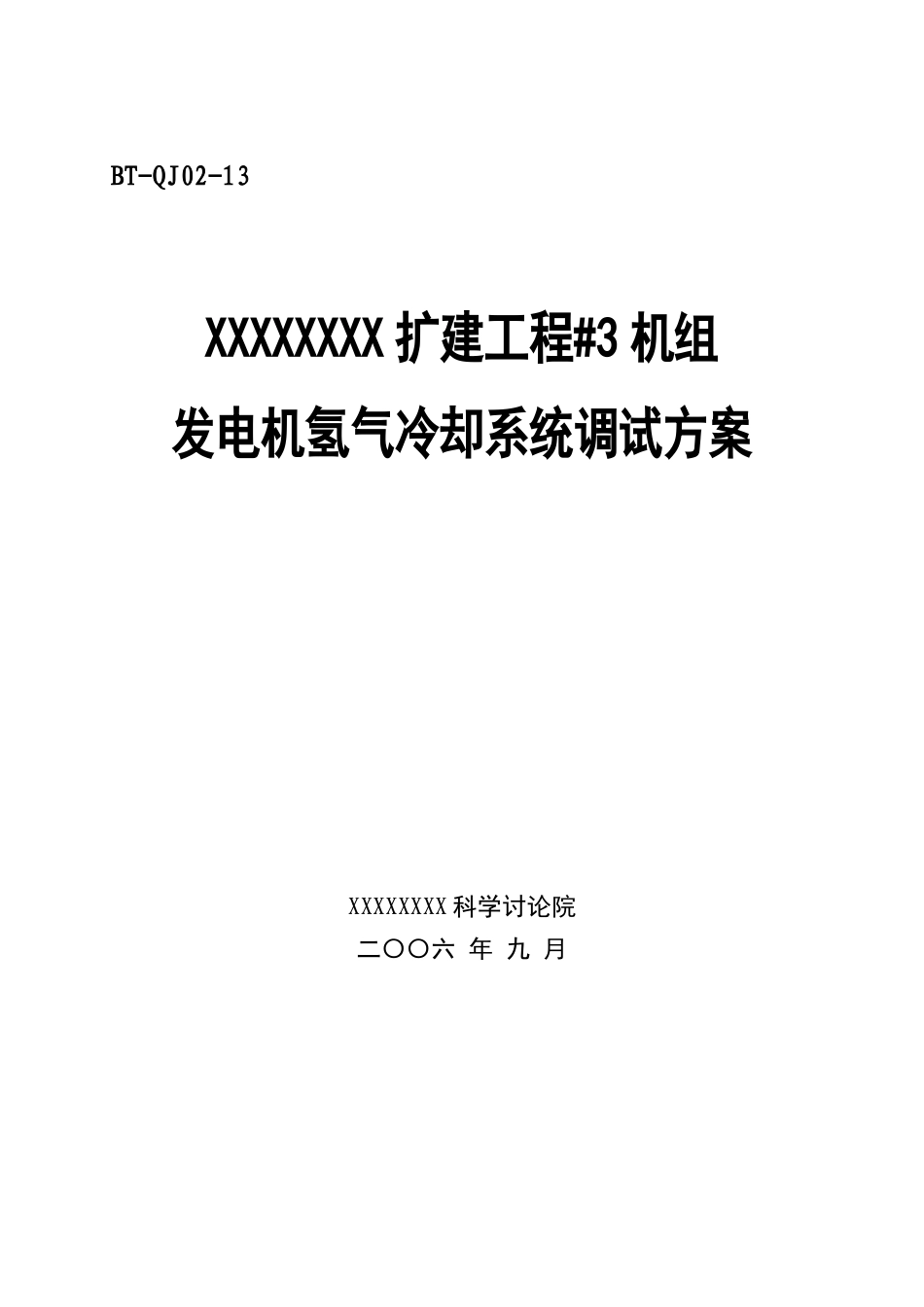

BT-QJ02-13XXXXXXXX 扩建工程#3 机组发电机氢气冷却系统调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 调试目的..........................................13 主要技术参数和调试对象及范围......................14 调试前应具备的条件及准备工作......................25 系统工艺流程......................................26 调试步骤、作业程序................................37 调试验评标准......................................78 调试所用仪器设备..................................79 环境、职业健康、安全、风险因素控制措施............710 联锁保护及热工信号试验项目.......................911 组织分工.........................................91 编制依据1.1《电力建设施工及验收技术法律规范汽轮机组篇》。1.2 氢气及信号系统说明书。1.3 氢系统及设备连接图。2 调试目的对氢系统及其辅助设备和相关管道系统进行调整并考核动态运行性能，确认其性能符合制造、设计及生产要求，能满足机组的运行需要。3 主要技术参数和调试对象及范围3.1 设备参数额定氢气工作压力：0.25MPa氢气纯度： ≥96% 氢气露点： -5～ -25℃补氢压力： 0.23 MPa氢气湿度：≤4g/m3(0.25MPa 压力工况下)3.2 发电机及氢气管路充氢容积：71m33.3 发电机及氢气管路系统（不包括制氢站储氢设备及氢母管）漏氢量≤充氢容积 5％3.4 气体置换所需气体容积和时间表所需气体种类被置换出发电机的气体种类需要气体容积估量所用时间二氧化碳（纯度＞85％）空气180m35～6h氢气（纯度＞96％）二氧化碳200m34～5h发电机氢压升至0.25MPa210m31～1.5h二氧化碳（纯度＞96％）氢气150m34～5h3.5 试转系统和范围氢系统4 调试前应具备的条件及准备工作4.1 试转系统和范围内的设备、管道与阀门已按设计图纸要求安装完毕，并经检验合格，安装技术记录齐全，并办理签证，现场环境符合要求。4.2 密封油系统已具备投运条件。4.3 氢、油、水工况监测柜投入。4.4 各有关的手动、电动及气动阀门经逐个检查、调整、试验，动作灵活、方向正确，并已命名挂牌，处于备用状态。4.5 发电机风压试验结束并签证验收完毕。。4.6 试运系统中监视和控制仪表均安装完毕、校验合格，工作正常。4.7 二氧化碳汇流排有必要的防结霜措施。4.8 氢系统...
