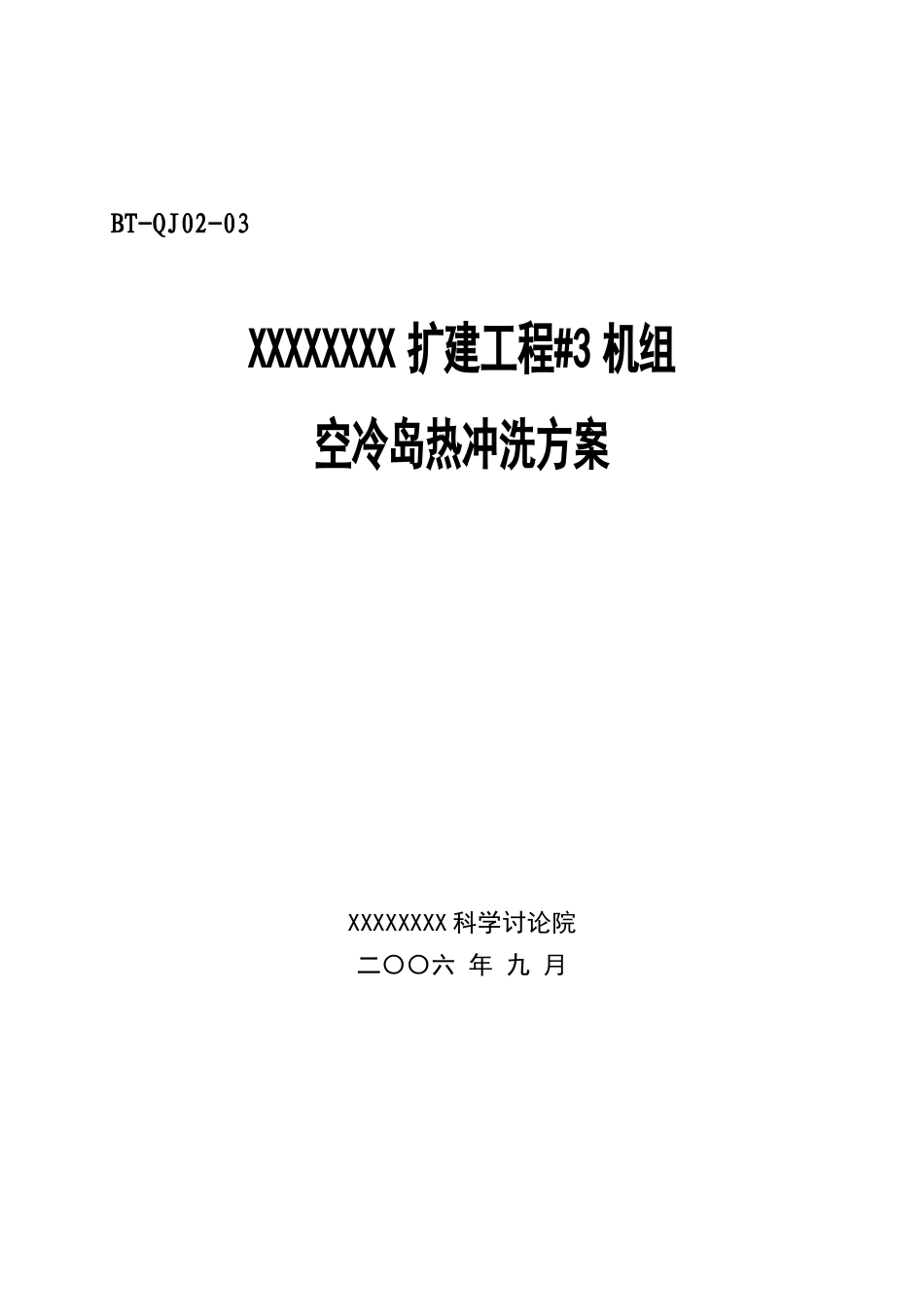

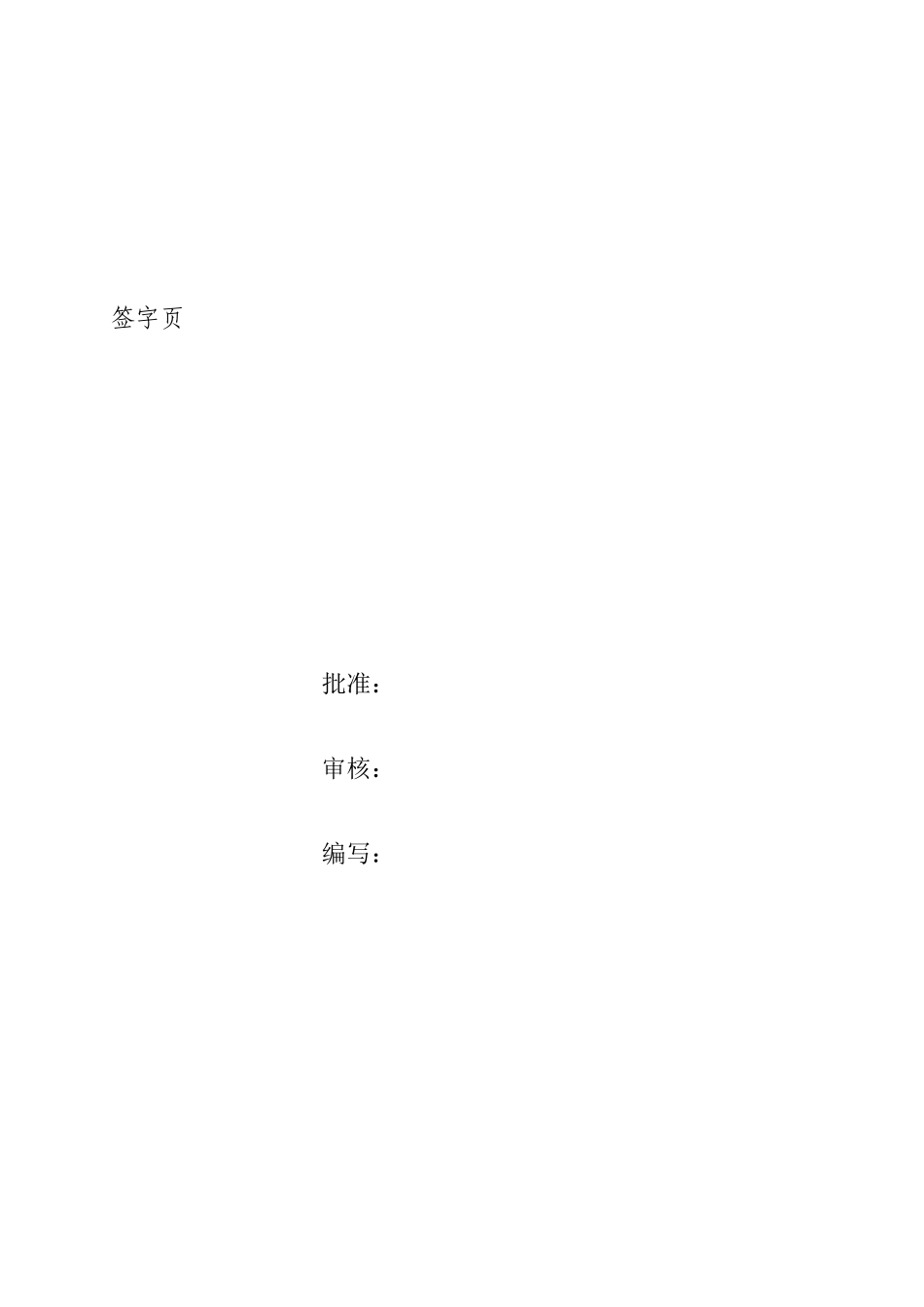

BT-QJ02-03XXXXXXXX 扩建工程#3 机组空冷岛热冲洗方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 清洗目的............................................12 空冷系统冷态清洗....................................13 空冷系统热态清洗....................................14 热冲洗过程中需要注意的事项..........................45 热冲洗结果检测......................................66 安全措施............................................37 组织与分工..........................................71 清洗目的直接空冷凝汽器在投运之前由于 ACC 系统管道内表面产生锈蚀、同时焊接连接后内部残留焊渣、尘垢、废弃遗留物等。因此，在安装和调试阶段，应对排汽管道、配汽管道、换热管束、凝聚水收集管、抽真空管道、排汽装置疏水箱进行清洗。清洗工作分为两个阶段，第一阶段为冷态清洗阶段；第二阶段为热态清洗阶段。2 空冷系统冷态清洗2.1 在安装前所有的排汽管、排汽分配管、凝聚水集管、抽真空管道进行喷沙处理。并在吊装之前对垂直上升的蒸汽分配管人工彻底进行除锈、除渣，使其具备热态冲洗条件。2.2 在封闭顶部的蒸气分配管前，对管道进行人工清理，采纳金属丝刷清理管道内壁浮锈、焊渣并清理管内残留废弃物，防止渣子及废弃物流入翅片管堵塞管束。2.3 在封闭凝聚水收集管的端板之前，应对其进行除锈、除渣。3 空冷系统热态清洗3.1 热态清洗准备条件3.1.1 空冷系统风压、检漏及气密性试验完毕，并进行了系统的彻底清理。3.1.2 具备充足的除盐水 (所有储水箱都已充满)，且具备长期供水能力。3.1.3 辅机循环水系统投入正常，联锁保护投入。3.1.4 凝聚水系统试运完毕，具备启动条件。3.1.5 ACC 的压力监测系统投入正常。3.1.6 ACC 的温度监测系统投入正常。3.1.7 旁路系统的喷水系统调试完毕并可投入自动状态。3.1.8 旁路系统试验合格，能正常投入运行。3.1.9 主机轴封、真空系统调试完毕并具备投运条件。3.1.10 所有空冷系统的变频风机完成分部试运、验收合格。3.1.11 空冷系统的变频风机已可以进行手/自转换，要求风机组具备投自动条件。3.1.12 锅炉完成吹管、具备点火、带大负荷试运条件。3.1.13 汽轮机系统具备启动条件。3.1.14 汽轮机盘车装置具备启动条件，供油系统，疏水系统、汽封系统等相关系统具备启动条件。3.1.15 给水系统具备启动条件。3.1.1...
