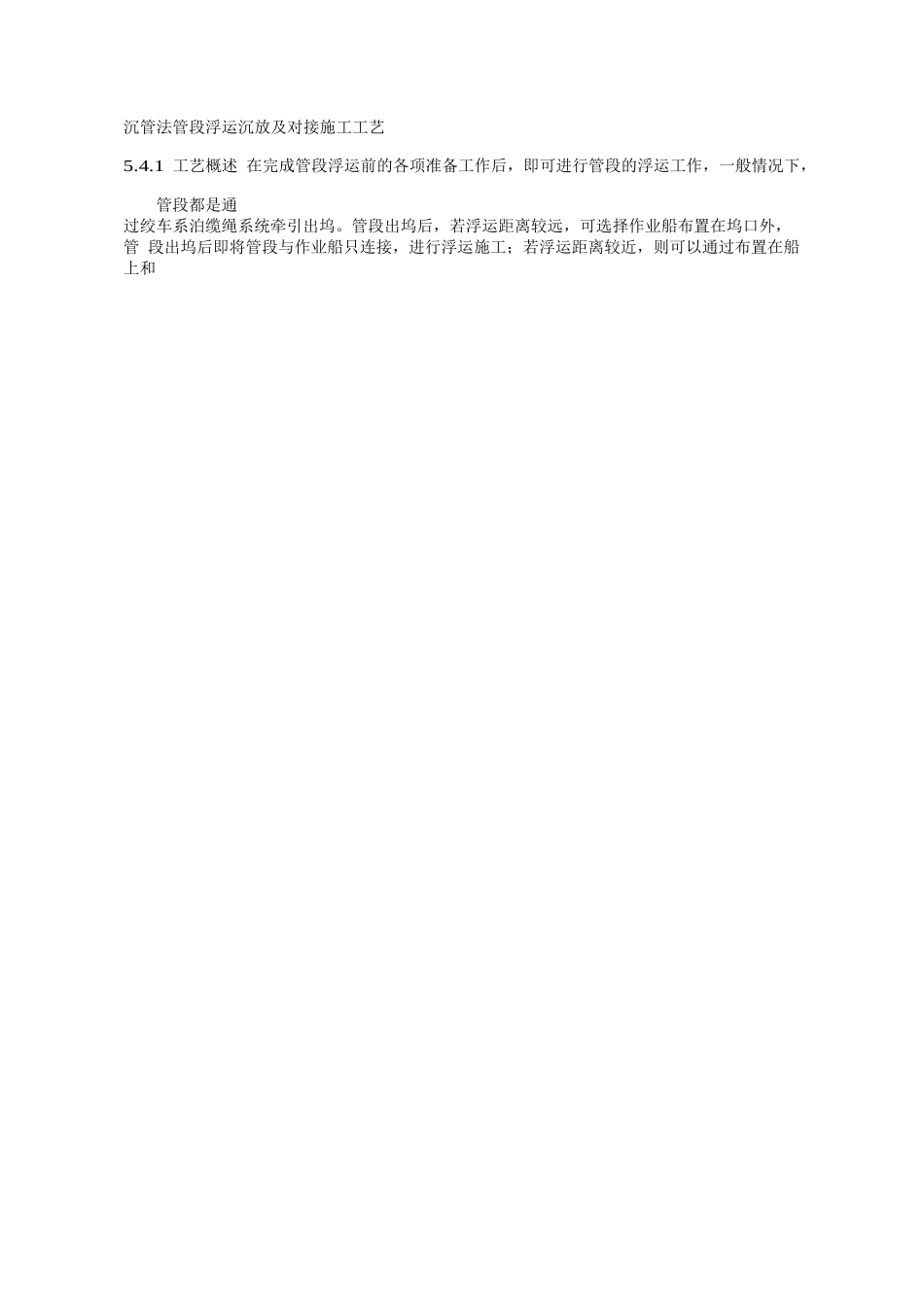

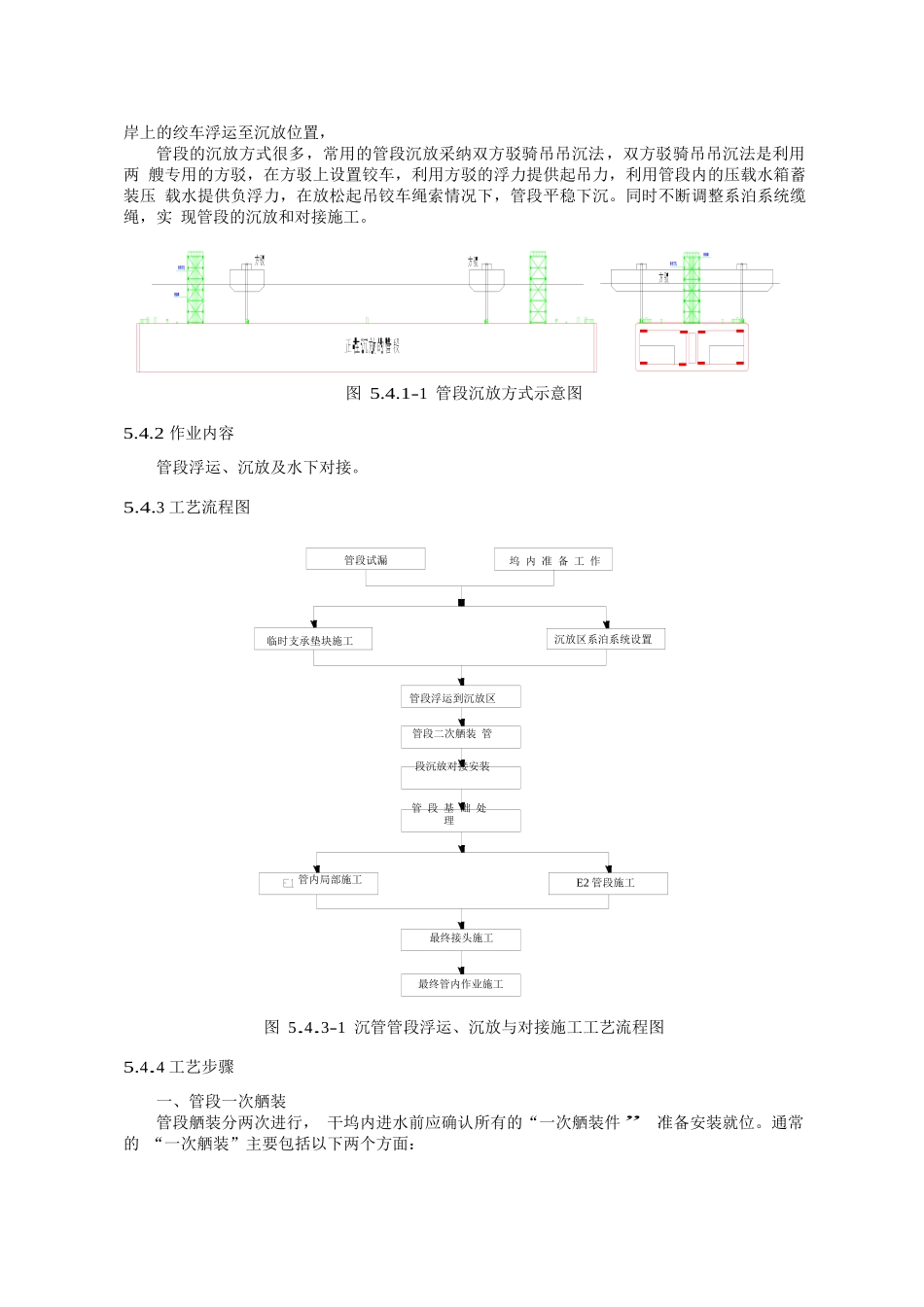

- 469 -沉管法管段浮运沉放及对接施工工艺5.4.1 工艺概述 在完成管段浮运前的各项准备工作后，即可进行管段的浮运工作，一般情况下，管段都是通过绞车系泊缆绳系统牵引出坞。管段出坞后，若浮运距离较远，可选择作业船布置在坞口外，管 段出坞后即将管段与作业船只连接，进行浮运施工；若浮运距离较近，则可以通过布置在船上和- 470 -岸上的绞车浮运至沉放位置，管段的沉放方式很多，常用的管段沉放采纳双方驳骑吊吊沉法，双方驳骑吊吊沉法是利用两 艘专用的方驳，在方驳上设置铰车，利用方驳的浮力提供起吊力，利用管段内的压载水箱蓄装压 载水提供负浮力，在放松起吊铰车绳索情况下，管段平稳下沉。同时不断调整系泊系统缆绳，实 现管段的沉放和对接施工。图 5.4.1-1 管段沉放方式示意图5.4.2 作业内容管段浮运、沉放及水下对接。5.4.3 工艺流程图管段试漏坞 内 准 备 工 作临时支承垫块施工沉放区系泊系统设置 管段浮运到沉放区管段二次舾装 管段沉放对接安装管 段 基 础 处理管内局部施工E2 管段施工最终接头施工最终管内作业施工图 5.4.3-1 沉管管段浮运、沉放与对接施工工艺流程图5.4.4 工艺步骤一、管段一次舾装管段舾装分两次进行， 干坞内进水前应确认所有的“一次舾装件”准备安装就位。通常的 “一次舾装”主要包括以下两个方面：- 471 -1.管段外部：GINA 橡胶带、吊点、拉合座、系缆柱、导缆钳、端封墙人孔封门、GINA 橡胶 带保护装置、灌砂管顶部保护盖、现浇管顶防锚层护边块、第一节人孔钢护筒（高度不小于 1.5 米）。2.管段内部：垂直千斤顶、垂直千斤顶液压控制系统、压载水箱、进气管和进、排水管路系 统、管内临时照明系统、管内临时通风系统、水箱顶部施工走道。二、管段浮运1.准备工作⑴ 测量出坞航道、浮运航道及系泊位置的水深及回淤情况，假如回淤严重造成水深不足，则 应进行清淤。⑵ 清除浮运线路上的障碍物。⑶ 在坞口设置流速仪，以详细掌握水流速度变化情况；设置水位标尺，以猎取潮位资料。2.出坞时机的选择及要求 一般情况下，管段都是通过绞车系泊缆绳系统牵引出坞。出坞作业应选在高潮的平潮前半小时进行。管段出坞时应控制速度，避开由于出坞速度过快形成涡流，造成搁底的事故。管段在坞 内中移位时，应保证管段不触及临近的坡面结构。管段浮运前，对浮运日期前后 7～10d 的气象条件作出预测（天气状况、风向、风力、温度、 风速等），观测浮运沉放日的水文，...
