沉降观测作业指导书

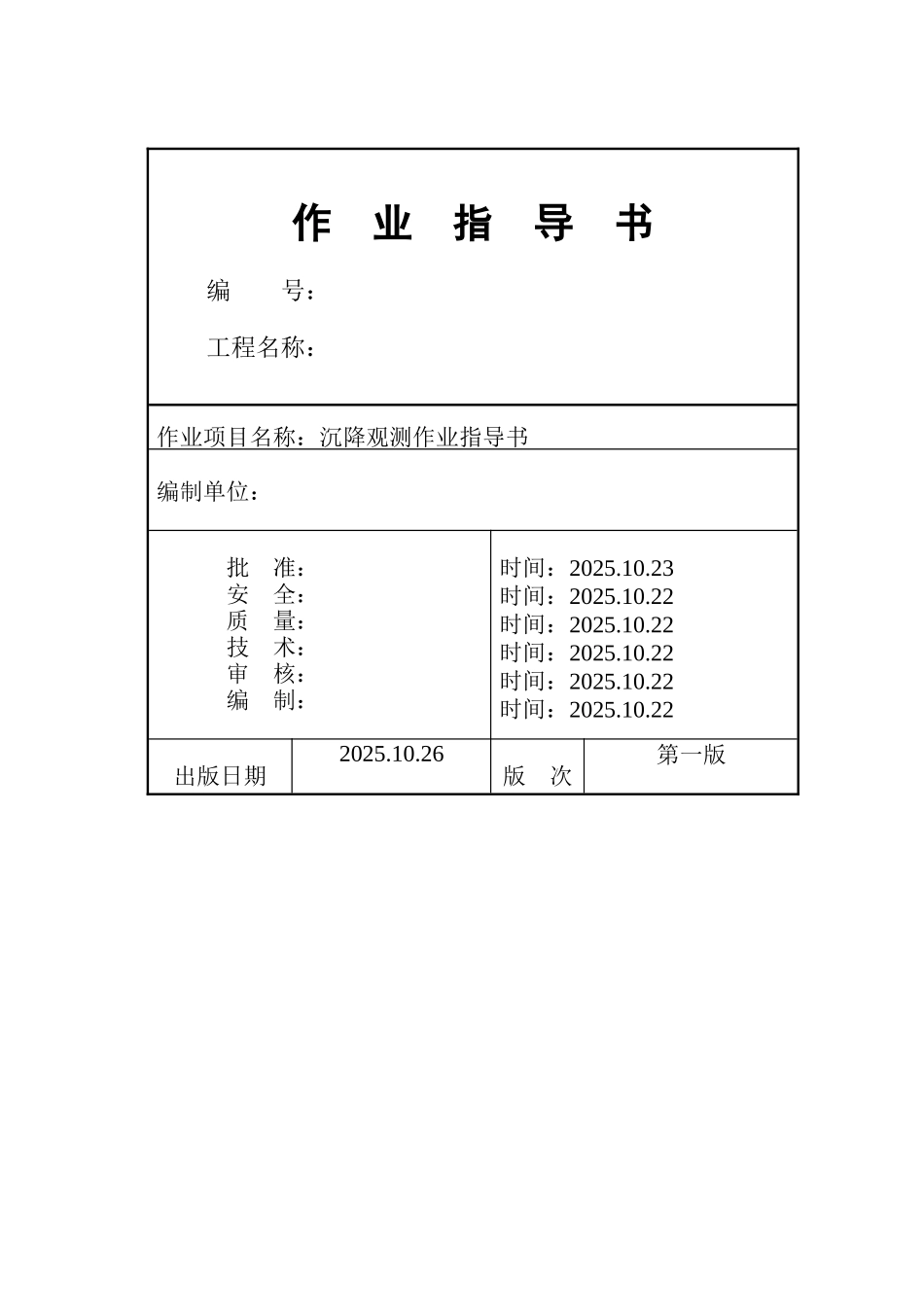

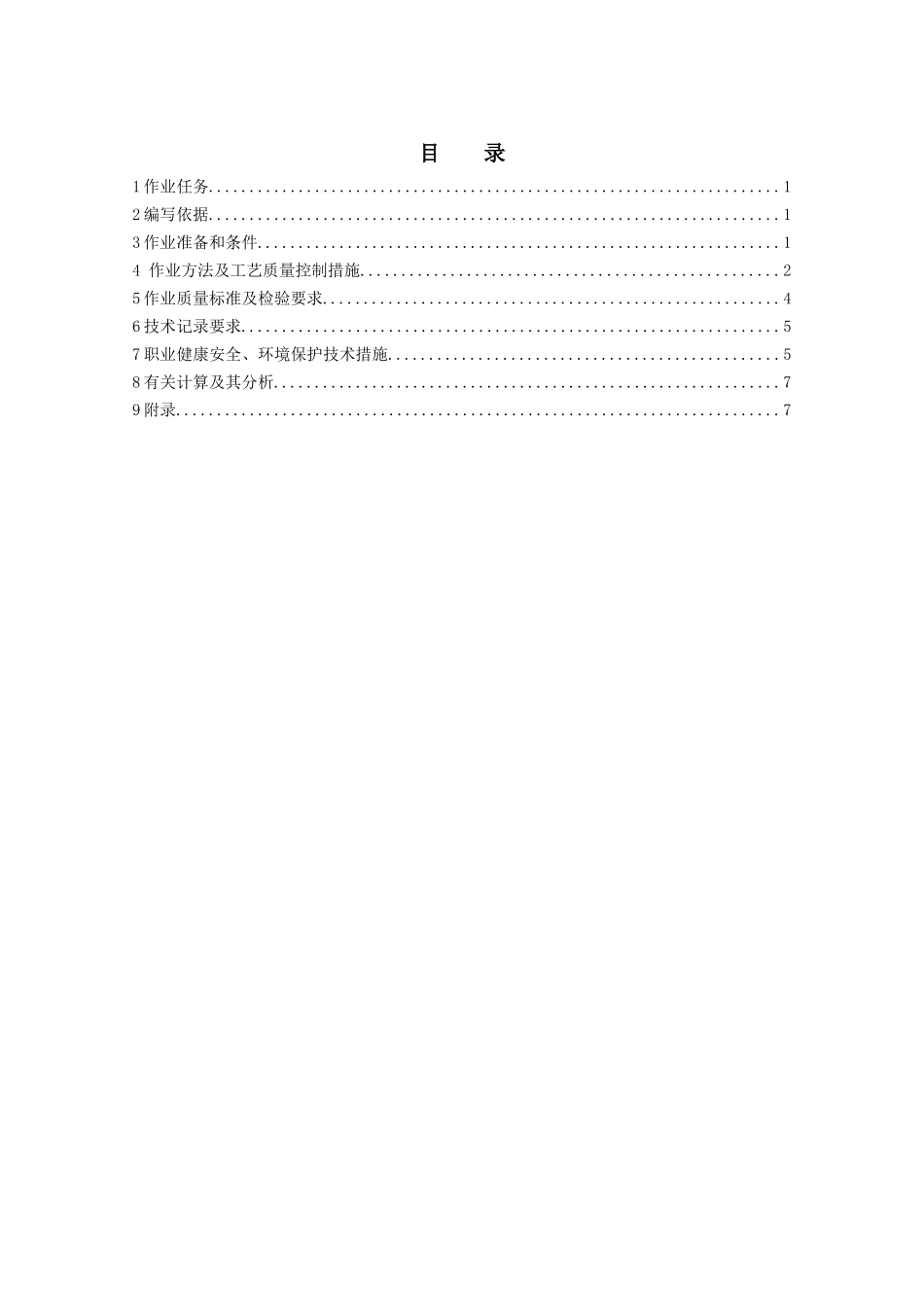

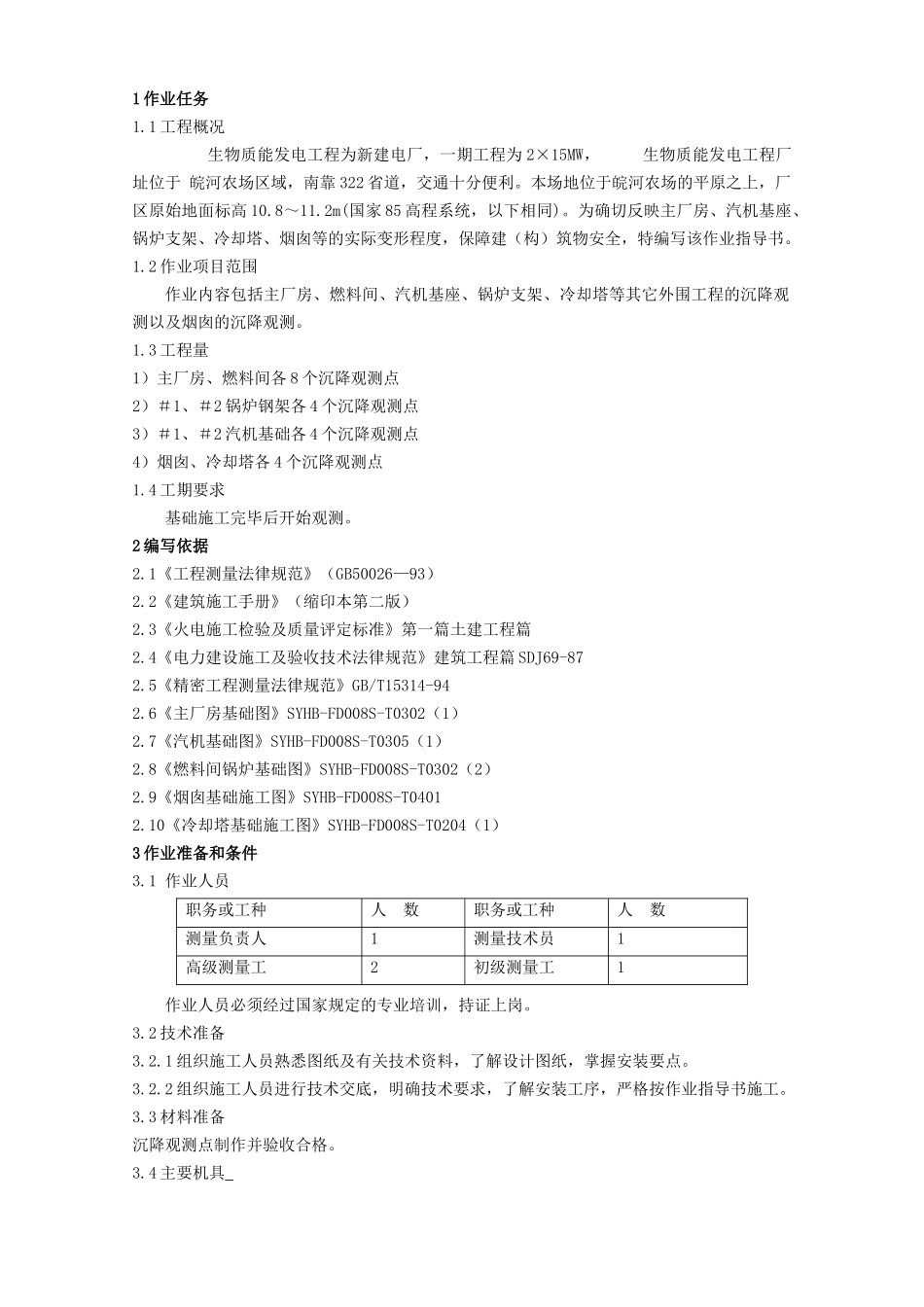

作 业 指 导 书编 号：工程名称：作业项目名称：沉降观测作业指导书编制单位：批 准：安 全：质 量：技 术：审 核：编 制：时间：2025.10.23时间：2025.10.22时间：2025.10.22时间：2025.10.22时间：2025.10.22时间：2025.10.22出版日期2025.10.26版 次第一版目 录1 作业任务......................................................................12 编写依据......................................................................13 作业准备和条件................................................................14 作业方法及工艺质量控制措施...................................................25 作业质量标准及检验要求........................................................46 技术记录要求..................................................................57 职业健康安全、环境保护技术措施................................................58 有关计算及其分析..............................................................79 附录..........................................................................71 作业任务1.1 工程概况 生物质能发电工程为新建电厂，一期工程为 2×15MW， 生物质能发电工程厂址位于 皖河农场区域，南靠 322 省道，交通十分便利。本场地位于皖河农场的平原之上，厂区原始地面标高 10.8～11.2m(国家 85 高程系统，以下相同)。为确切反映主厂房、汽机基座、锅炉支架、冷却塔、烟囱等的实际变形程度，保障建（构）筑物安全，特编写该作业指导书。1.2 作业项目范围 作业内容包括主厂房、燃料间、汽机基座、锅炉支架、冷却塔等其它外围工程的沉降观测以及烟囱的沉降观测。1.3 工程量1）主厂房、燃料间各 8 个沉降观测点2）＃1、＃2 锅炉钢架各 4 个沉降观测点3）＃1、＃2 汽机基础各 4 个沉降观测点4）烟囱、冷却塔各 4 个沉降观测点1.4 工期要求基础施工完毕后开始观测。2 编写依据2.1《工程测量法律规范》（GB50026—93）2.2《建筑施工手册》（缩印本第二版）2.3《火电施工检验及质量评定标准》第一篇土建工程篇2.4《电力建设施工及验收技术法律规范》建筑工程篇 SDJ69-872.5《精密工程测量法律规范》GB/T15314-942.6《主厂房基础图》SYHB-FD008S-T0302（1）2.7《汽机基础图》SYHB-FD008S-T0305（1）2.8《燃料间锅炉基础图》SYHB-F...
