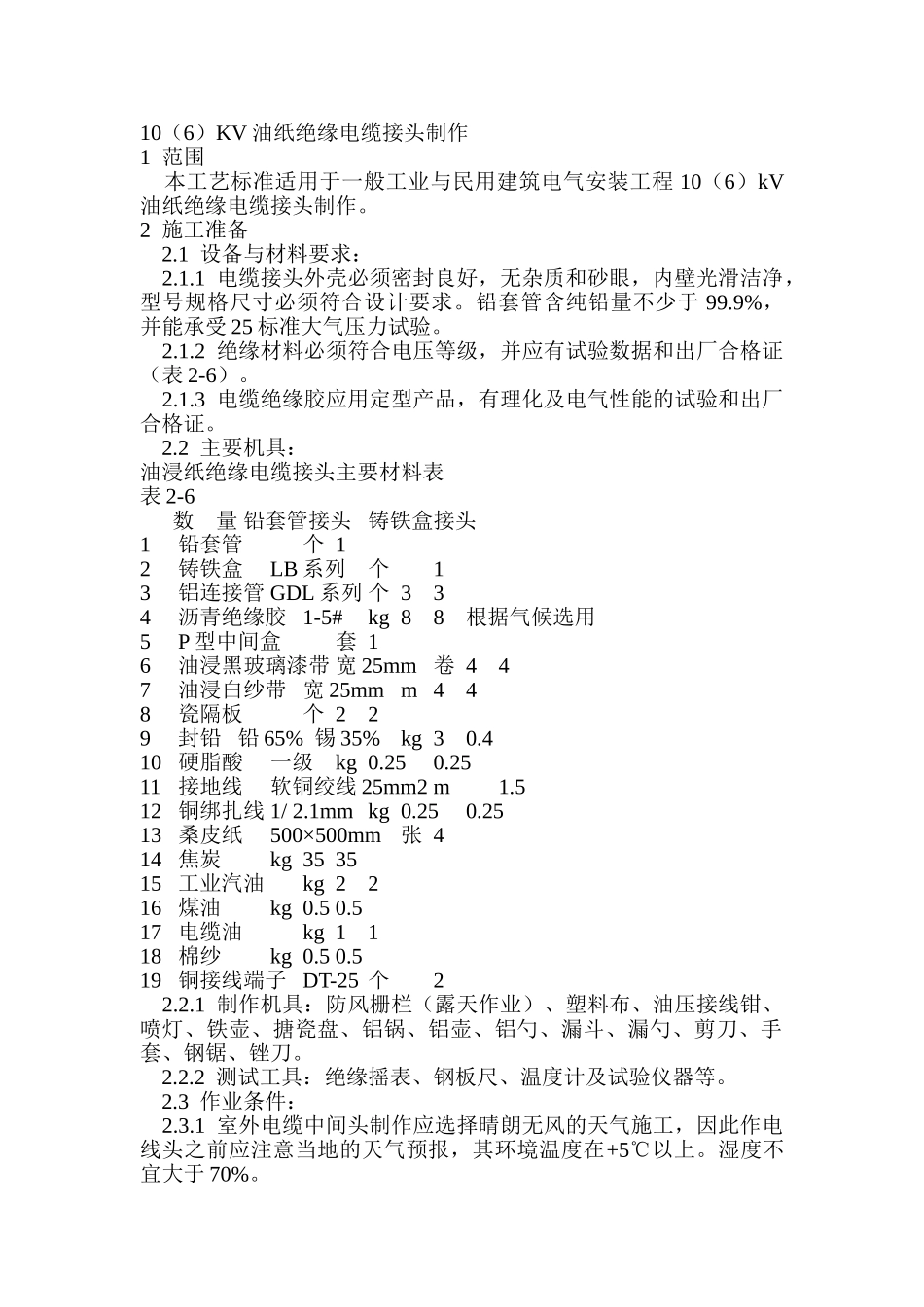

10（6）KV 油纸绝缘电缆接头制作1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程 10（6）kV油纸绝缘电缆接头制作。2 施工准备 2.1 设备与材料要求： 2.1.1 电缆接头外壳必须密封良好，无杂质和砂眼，内壁光滑洁净，型号规格尺寸必须符合设计要求。铅套管含纯铅量不少于 99.9%，并能承受 25 标准大气压力试验。 2.1.2 绝缘材料必须符合电压等级，并应有试验数据和出厂合格证（表 2-6）。 2.1.3 电缆绝缘胶应用定型产品，有理化及电气性能的试验和出厂合格证。 2.2 主要机具：油浸纸绝缘电缆接头主要材料表 表 2-6数 量 铅套管接头 铸铁盒接头1 铅套管个 12 铸铁盒LB 系列个13 铝连接管 GDL 系列 个 334 沥青绝缘胶 1-5#kg 88根据气候选用5 P 型中间盒套 16 油浸黑玻璃漆带 宽 25mm 卷 447 油浸白纱带 宽 25mm m 448 瓷隔板个 229 封铅 铅 65% 锡 35%kg 30.410 硬脂酸一级kg 0.250.2511 接地线软铜绞线 25mm2 m1.512 铜绑扎线 1/ 2.1mm kg 0.250.2513 桑皮纸500×500mm张 414 焦炭kg 35 3515 工业汽油kg 2216 煤油kg 0.5 0.517 电缆油kg 1118 棉纱kg 0.5 0.519 铜接线端子 DT-25 个2 2.2.1 制作机具：防风栅栏（露天作业）、塑料布、油压接线钳、喷灯、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏斗、漏勺、剪刀、手套、钢锯、锉刀。 2.2.2 测试工具：绝缘摇表、钢板尺、温度计及试验仪器等。 2.3 作业条件： 2.3.1 室外电缆中间头制作应选择晴朗无风的天气施工，因此作电线头之前应注意当地的天气预报，其环境温度在+5℃以上。湿度不宜大于 70%。 2.3.2 制作电缆接头的施工现场周围应保持清洁和干燥。在四面支好防风栅栏。 2.3.3 电缆接头的制作应由经过专门培训考核合格的操作人员承担。 2.3.4 施工现场应符合安全、消防规定，易燃物要妥善保管。 2.3.5 施工现场应备有 220V 电源和安全电源。3 操作工艺 3.1 工艺流程：设备点件检查和施工准备→ 摇测电缆绝缘和校验潮气→ 测定尺寸剥除电缆的保护层→ 套入铅套管→ 拆除三角架和排除潮气→ 包缠绝缘 → 拆除临时纱带→ 封铅→ 灌 注 绝 缘 胶→ 防腐和安装水泥盒→ 埋设标准 → 试运行验收 3.2 电缆接头制作按以下制作程序进行，从开始剥切到制作完毕，必须连续进行，一次完成，以免受潮。 3.3 设备点件检查与施工准备： 3.3.1 开箱点件检查，应有施工单位...
