泄洪洞洞身段混凝土衬砌施工作业指导书

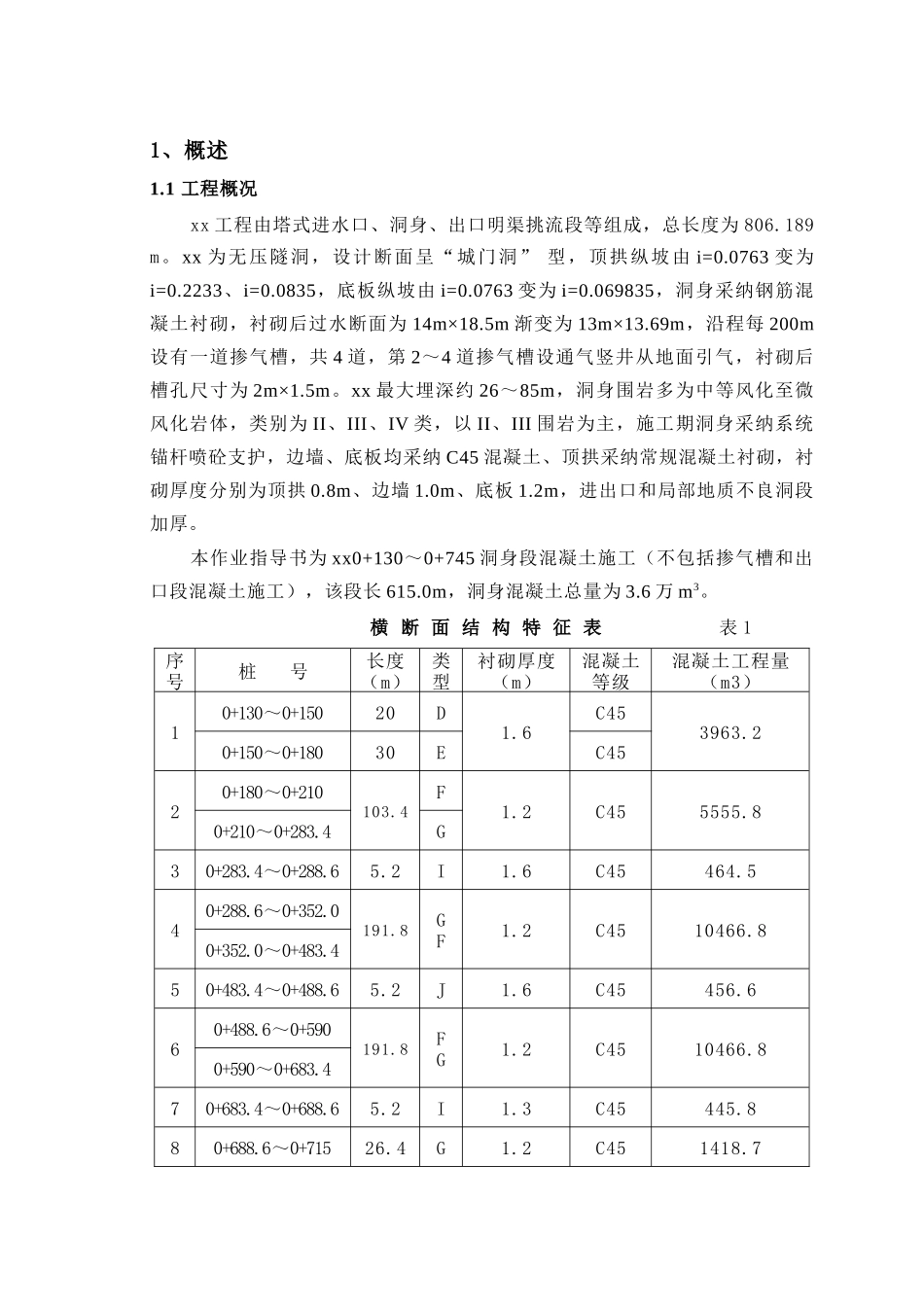

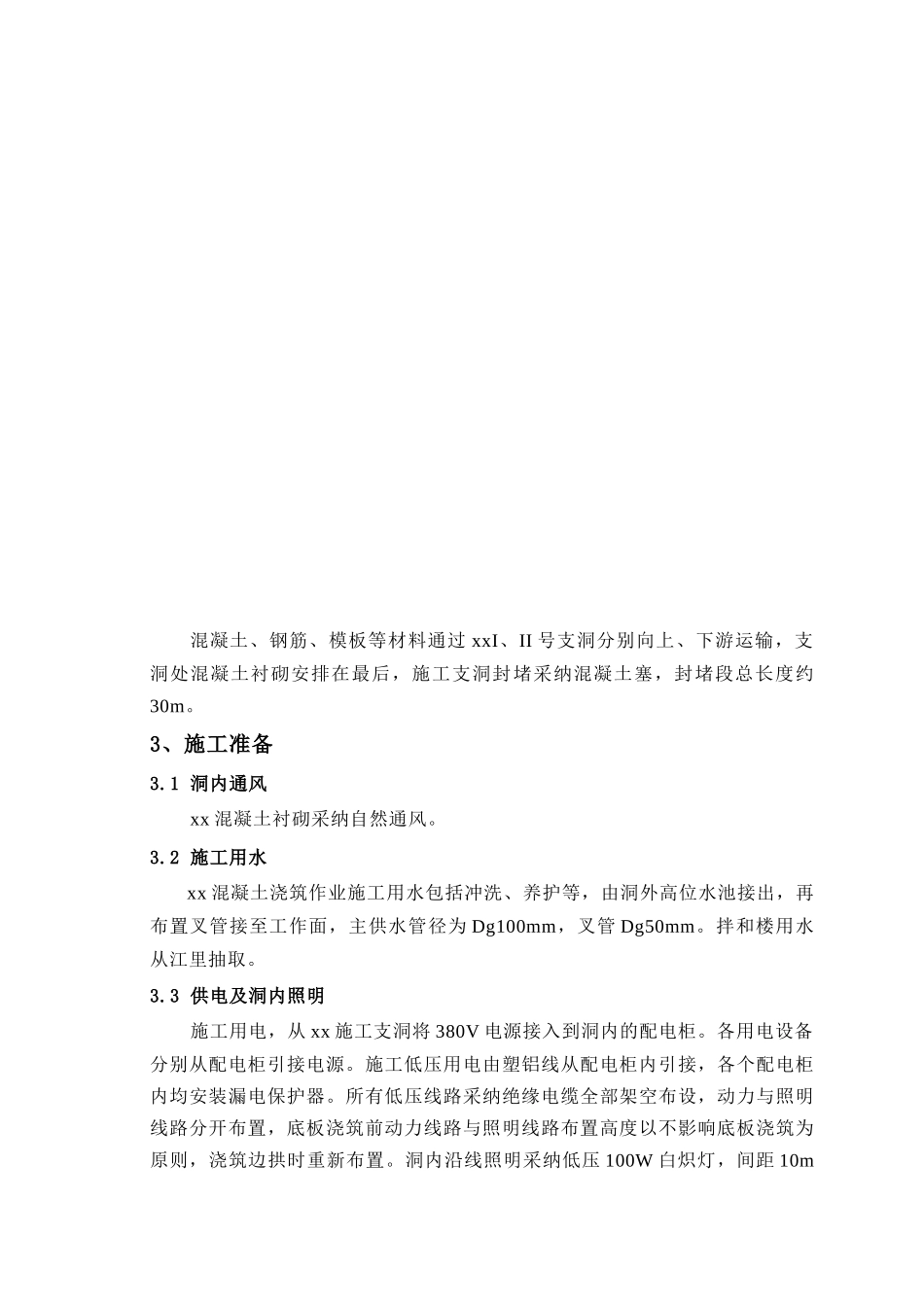

1、概述1.1 工程概况xx 工程由塔式进水口、洞身、出口明渠挑流段等组成，总长度为 806.189 m。xx 为无压隧洞，设计断面呈“城门洞” 型，顶拱纵坡由 i=0.0763 变为i=0.2233、i=0.0835，底板纵坡由 i=0.0763 变为 i=0.069835，洞身采纳钢筋混凝土衬砌，衬砌后过水断面为 14m×18.5m 渐变为 13m×13.69m，沿程每 200m设有一道掺气槽，共 4 道，第 2～4 道掺气槽设通气竖井从地面引气，衬砌后槽孔尺寸为 2m×1.5m。xx 最大埋深约 26～85m，洞身围岩多为中等风化至微风化岩体，类别为 II、III、IV 类，以 II、III 围岩为主，施工期洞身采纳系统锚杆喷砼支护，边墙、底板均采纳 C45 混凝土、顶拱采纳常规混凝土衬砌，衬砌厚度分别为顶拱 0.8m、边墙 1.0m、底板 1.2m，进出口和局部地质不良洞段加厚。本作业指导书为 xx0+130～0+745 洞身段混凝土施工（不包括掺气槽和出口段混凝土施工），该段长 615.0m，洞身混凝土总量为 3.6 万 m3。 横 断 面 结 构 特 征 表 表 1序号桩 号长度（m）类型衬砌厚度（m）混凝土等级混凝土工程量（m3）10+130～0+15020D1.6C453963.20+150～0+18030EC4520+180～0+210103.4F1.2C455555.80+210～0+283.4G30+283.4～0+288.65.2I1.6C45464.540+288.6～0+352.0191.8GF1.2C4510466.80+352.0～0+483.450+483.4～0+488.65.2J1.6C45456.660+488.6～0+590191.8FG1.2C4510466.80+590～0+683.470+683.4～0+688.65.2I1.3C45445.880+688.6～0+71526.4G1.2C451418.790+715～0+74530H1.5C452460.1合 计615356981.2 主要工程量 衬砌钢筋 4244.9t 651-1 型橡胶止水 617.7m 止水铜片 765.5m 二油三毡 835.7m2 混凝土 35698 m3 底板施工缝插筋 Φ18(L=1000mm) 4940 根 底板锚筋 Φ25（L＝5800mm） 1073 根2、施工工艺xx 混凝土衬砌工程分洞身段、进口段、出口段三个工作面，129 联合体 12局项目部承担洞身 0+130～0+745 段砼衬砌及出口段砼施工，施工顺序为先洞身段，出口段在开挖形成混凝土施工条件后跟进。洞身衬砌按长度 13m 分为一作业段，衬砌均为直线段。先完成底板混凝土的浇筑（包括底板和部分边墙，施工缝留设在与钢模台车同高且平行于顶拱衬砌线处），再进行边顶拱砼浇筑的施工方案。 底板浇筑混凝土 19532.5m3，最大浇筑块方量 602.0m3，采纳跳仓法浇筑。倒圆角立模采纳定形钢模板，封头采纳标准钢模板，混凝土由搅拌站集中拌制，6m3 混凝土搅拌...
