泄洪洞灌浆施工方案

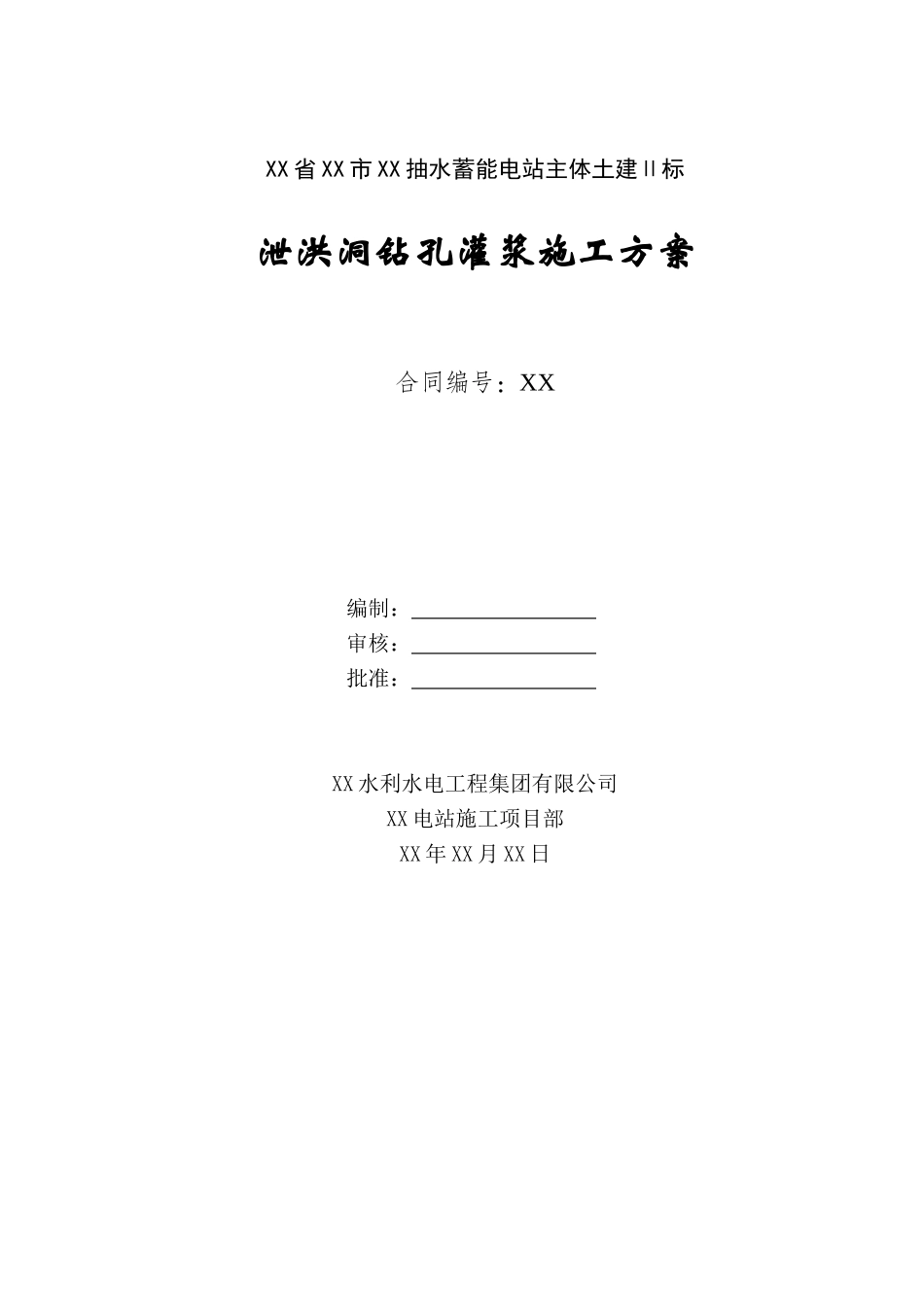

XX 省 XX 市 XX 抽水蓄能电站主体土建Ⅱ标泄洪洞钻孔灌浆施工方案合同编号：XX编制： 审核： 批准： XX 水利水电工程集团有限公司XX 电站施工项目部XX 年 XX 月 XX 日1、概述XX 抽水蓄能电站泄洪洞洞全长 282.109m，洞室围岩为二长花岗岩，围岩质量：进水口斜坡段和闸室段(0+000.0~0+103.046)为 II~III 类；闸室后城门洞形段(0+103.046~282.109)为 III 类，局部 IV 类。泄洪洞支护按不同部位分为砼衬砌支护和挂网喷射砼支护，洞内砼衬砌前预埋 D50 钢管作为回填灌浆管和固结灌浆钻孔定位孔，洞内回填灌浆、固结灌浆按三米一排（环）布置，回填灌浆范围为洞拱顶120°范围，每排最后灌浆孔应为最高顶孔，灌浆按环间分序，环内加密原则进行。泄洪洞灌浆分为四个部分：（1）洞脸（进口）固结灌浆；（2）洞内回填灌浆；（3）洞内围岩固结灌浆；（4）挑流坎固结灌浆。各部位钻孔灌浆量见下表：部位及项目布置孔数（个）工程量（m 或 m2）备注洞脸（进口）固结灌浆21105进口上▽76.0～▽80.0 方格型布置挑坎固结灌浆840洞内回填灌浆1561728.78洞内围岩固结灌浆4761838.002、施工布置泄洪洞灌浆施工、洞外布置、制浆系统、高压泵送至洞中浆液中转站，再由中转站将浆液送至灌浆作业点。其布置见下图：3、灌浆施工3.1 施工程序及一般规定3.1.1 施工一般应遵循先洞外，后洞内；洞内回填灌浆施工自较低的一端逐段推动。3.1.2 洞内同一部位（单元）灌浆施工先进行回填灌浆，再进行固结灌浆。3.1.3 回填灌浆材料采纳 32.5 或以上的普通硅酸盐水泥，固结灌浆采纳 42.5 普通硅酸盐水泥，砂采纳粒径不大于 2.5mm，细度模数不大于 2.0，SO3含量不大于 1%，含泥量及有机物含量不大于 3%的天然砂。3.1.4 回填灌浆在衬砌砼达 70%设计强度后进行，固结灌浆宜在该部位的回填灌浆结束 7 天后并质量检查合格后施工。3.1.5 回填灌浆、固结灌浆按环间（排）分序、环内加密的原则进行。3.1.6 灌浆结束时，对孔口返浆的灌浆孔应不小于 12 小时的闭浆。3.1.7 钻孔应避开伸缩逢并≥500mm（按现场实际机组自行调整）。3.1.8 灌浆孔灌浆完毕后，应使用环氧树脂砂浆封填密实，孔口抹齐平。3.2 回填灌浆3.2.1 回填灌浆工艺流程为钻孔（I 序）→埋设孔口装置→灌浆→待凝→钻孔（II 序）→灌浆→待凝→钻检查孔→灌浆检查→封孔抹平。3.2.2 回填灌浆范围为泄洪洞顶拱 120°范围（各段具体布孔见图），每排 3 孔排距 3.0m，...
