泄洪洞开挖施工方案

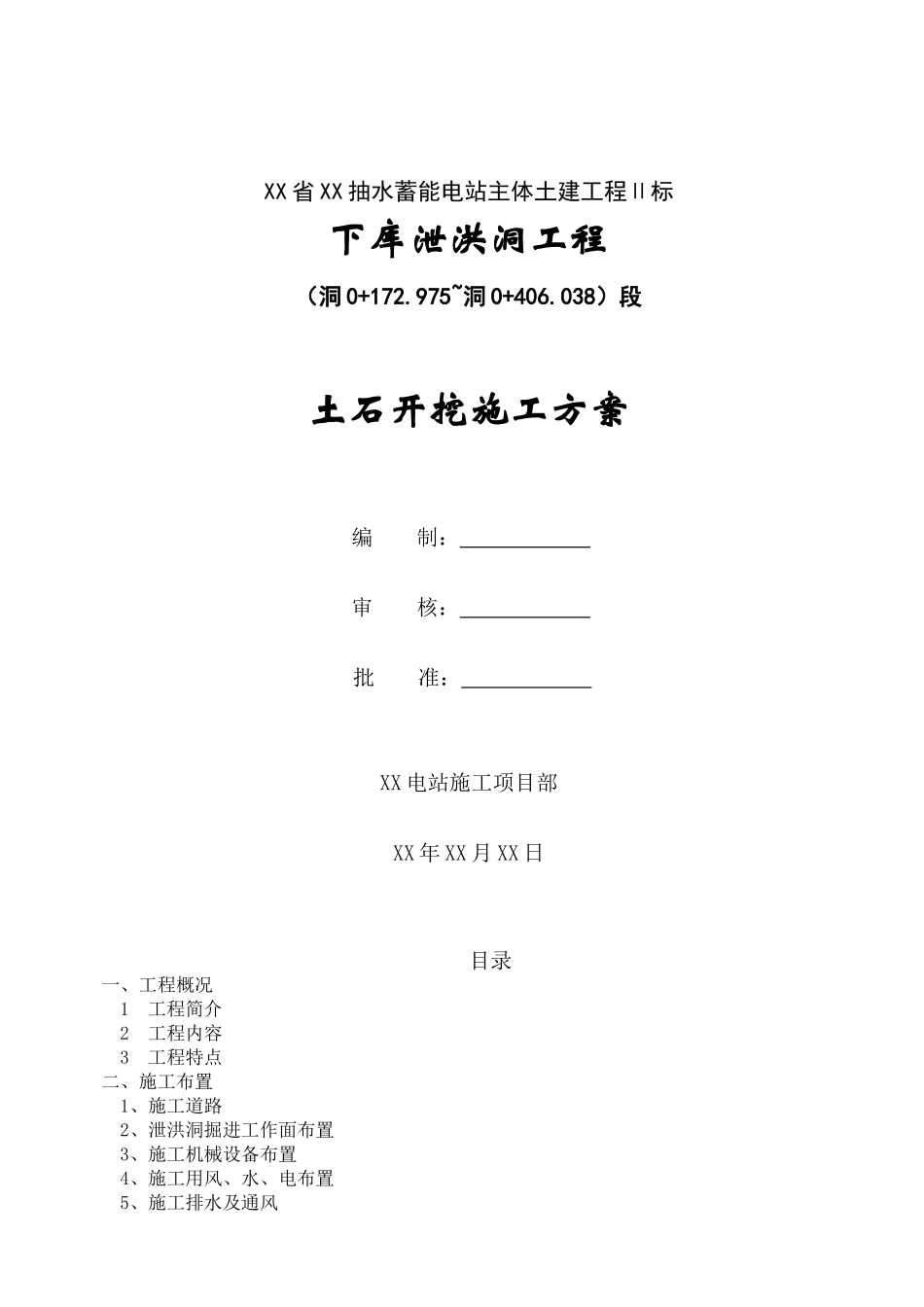

XX 省 XX 抽水蓄能电站主体土建工程Ⅱ标下库泄洪洞工程（洞 0+172.975~洞 0+406.038）段土石开挖施工方案 编 制： 审 核： 批 准： XX 电站施工项目部XX 年 XX 月 XX 日目录一、工程概况1 工程简介2 工程内容3 工程特点二、施工布置1、施工道路 2、泄洪洞掘进工作面布置 3、施工机械设备布置 4、施工用风、水、电布置5、施工排水及通风 6、弃（堆）料场 三、施工程序及技术要求1、施工主要程序和方法2、施工主要疑难点及解决办法四、泄洪洞（洞 0+172.975~洞 0+281.409 段）和出口明挖工程进度控制五、施工强度分析1、土石方明挖施工强度2、石方洞挖施工强度3、施工进度保证措施六、主要资源需用量计划1、劳动力配备2、主要机械设备配置七、质量及安全保证措施1、施工质量保证措施2、施工安全保证措施八、所用法律规范、标准目录九、各种记录的目录一、工程概况1、工程简介⑴ 泄洪洞布置泄洪洞位于下水库大坝左岸山体内，穿过坝基以下约 30m 深处的地基岩体，总长约360m，其中隧洞长 281.409m。泄洪洞由进口引水渠、进水口、有压洞、闸门控制段及闸门井、无压隧洞泄槽、出口消能工及下游水渠等部分组成，最大泄流能力为 130m3/s。 坝线以下导流洞泄洪洞两者合一，坝线以上分叉，沿轴线采纳龙抬头形式布置，泄洪洞进口段为由方变圆的渐变段，开挖断面尺寸为 6.8×6.7m 渐变为 R3.25m；闸室前段为圆型断面 ，开挖断面尺寸为 R=3.1m；闸室段为矩型断面，开挖断面尺寸 5.5×6.4m，闸室后段断面为城门洞型，开挖断面尺寸根据不同围岩有二种：5×6m（Ⅲ类）、5.4×6.1m（Ⅳ类），出口段为城门型 5.6×6.5m。 ⑵ 泄洪洞工程地质洞室围岩以花岗岩为主，地质构造较简单。洞身进口段及出口围岩呈弱风化状，围岩类别以Ⅲ类为主，其余部位洞室围岩以弱风化岩体为主，围岩段多属Ⅱ～Ⅲ类，进口地表综合坡度 32°，出口处系强～弱风化基岩陡坎，边坡岩体多呈弱风化状，局部存在可能失稳的岩块体。2、工程内容泄洪洞土石方开挖包括明挖、洞挖，由于目前仅提供《泄洪洞出口开挖图》（ HMF-下库-泄-01）、《泄洪洞洞身开挖图（洞 0+172.975~洞 0+281.409 段）》（HMF-下库-泄-02）施工图纸，本次施工方案和施工内容也为以上两个部位，土石明挖工程量约 13.3 万m3，石方洞挖工程量为 3180m3。 3、工程特点导流洞与泄洪洞一起布置于坝址左岸山体内，坝线以下两者合一，坝线以上分叉， 泄洪洞出口位于山坡坡脚，...
