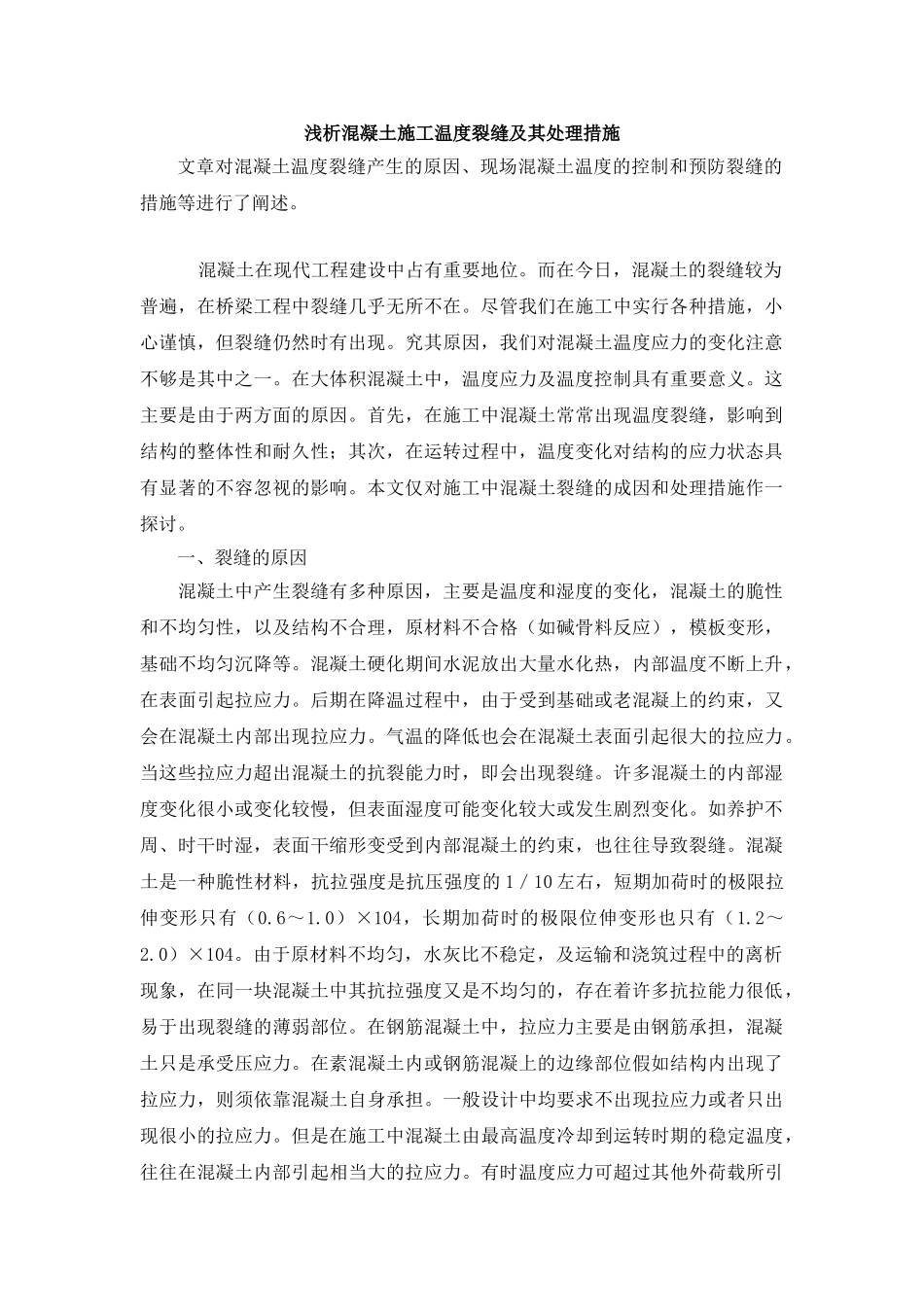

浅析混凝土施工温度裂缝及其处理措施

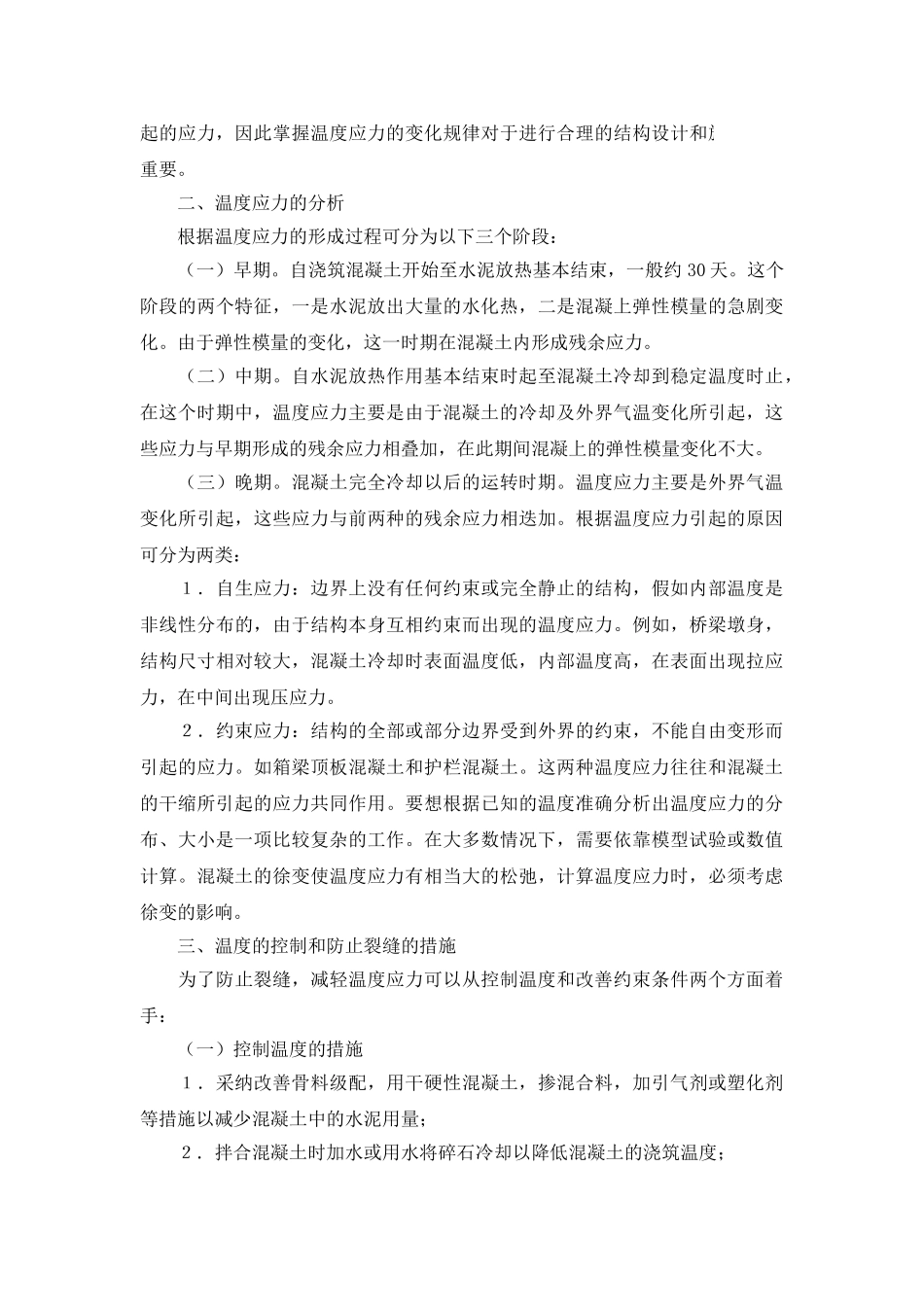

浅析混凝土施工温度裂缝及其处理措施文章对混凝土温度裂缝产生的原因、现场混凝土温度的控制和预防裂缝的措施等进行了阐述。 混凝土在现代工程建设中占有重要地位。而在今日，混凝土的裂缝较为普遍，在桥梁工程中裂缝几乎无所不在。尽管我们在施工中实行各种措施，小心谨慎，但裂缝仍然时有出现。究其原因，我们对混凝土温度应力的变化注意不够是其中之一。在大体积混凝土中，温度应力及温度控制具有重要意义。这主要是由于两方面的原因。首先，在施工中混凝土常常出现温度裂缝，影响到结构的整体性和耐久性；其次，在运转过程中，温度变化对结构的应力状态具有显著的不容忽视的影响。本文仅对施工中混凝土裂缝的成因和处理措施作一探讨。 一、裂缝的原因 混凝土中产生裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格（如碱骨料反应），模板变形，基础不均匀沉降等。混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。后期在降温过程中，由于受到基础或老混凝上的约束，又会在混凝土内部出现拉应力。气温的降低也会在混凝土表面引起很大的拉应力。当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。混凝土是一种脆性材料，抗拉强度是抗压强度的 1／10 左右，短期加荷时的极限拉伸变形只有（0.6～1.0）×104，长期加荷时的极限位伸变形也只有（1.2～2.0）×104。由于原材料不均匀，水灰比不稳定，及运输和浇筑过程中的离析现象，在同一块混凝土中其抗拉强度又是不均匀的，存在着许多抗拉能力很低，易于出现裂缝的薄弱部位。在钢筋混凝土中，拉应力主要是由钢筋承担，混凝土只是承受压应力。在素混凝土内或钢筋混凝上的边缘部位假如结构内出现了拉应力，则须依靠混凝土自身承担。一般设计中均要求不出现拉应力或者只出现很小的拉应力。但是在施工中混凝土由最高温度冷却到运转时期的稳定温度，往往在混凝土内部引起相当大的拉应力。有时温度应力可超过其他外荷载所引起的应力，因此掌握温度应力的变化规律对于进行合理的结构设计和施工极为重要。 二、温度应力的分析 根据温度应力的形成过程可分为以下三个阶段： （一）早期。自浇筑混凝土开始至水泥放热基本结束，一般约 30 天。这个阶段的两个特征，...
