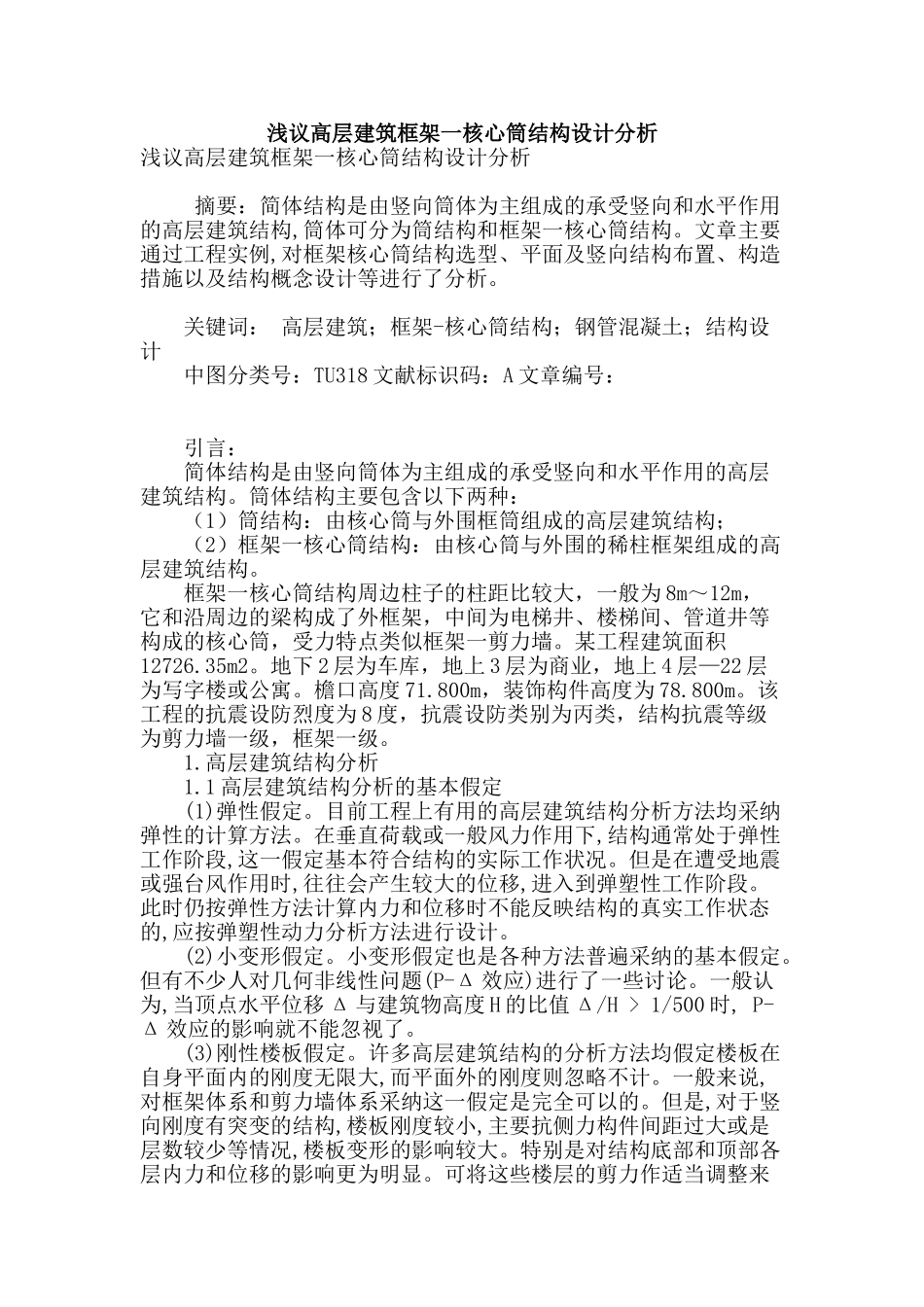

浅议高层建筑框架一核心筒结构设计分析

浅议高层建筑框架一核心筒结构设计分析浅议高层建筑框架一核心筒结构设计分析 摘要：简体结构是由竖向筒体为主组成的承受竖向和水平作用的高层建筑结构,筒体可分为筒结构和框架一核心筒结构。文章主要通过工程实例,对框架核心筒结构选型、平面及竖向结构布置、构造措施以及结构概念设计等进行了分析。 关键词： 高层建筑；框架-核心筒结构；钢管混凝土；结构设计 中图分类号：TU318 文献标识码：A 文章编号： 引言： 简体结构是由竖向筒体为主组成的承受竖向和水平作用的高层建筑结构。筒体结构主要包含以下两种： （1）筒结构：由核心筒与外围框筒组成的高层建筑结构； （2）框架一核心筒结构：由核心筒与外围的稀柱框架组成的高层建筑结构。 框架一核心筒结构周边柱子的柱距比较大，一般为 8m～12m，它和沿周边的梁构成了外框架，中间为电梯井、楼梯间、管道井等构成的核心筒，受力特点类似框架一剪力墙。某工程建筑面积12726.35m2。地下 2 层为车库，地上 3 层为商业，地上 4 层—22 层为写字楼或公寓。檐口高度 71.800m，装饰构件高度为 78.800m。该工程的抗震设防烈度为 8 度，抗震设防类别为丙类，结构抗震等级为剪力墙一级，框架一级。 1.高层建筑结构分析 1.1 高层建筑结构分析的基本假定 (1)弹性假定。目前工程上有用的高层建筑结构分析方法均采纳弹性的计算方法。在垂直荷载或一般风力作用下,结构通常处于弹性工作阶段,这一假定基本符合结构的实际工作状况。但是在遭受地震或强台风作用时,往往会产生较大的位移,进入到弹塑性工作阶段。此时仍按弹性方法计算内力和位移时不能反映结构的真实工作状态的,应按弹塑性动力分析方法进行设计。 (2)小变形假定。小变形假定也是各种方法普遍采纳的基本假定。但有不少人对几何非线性问题(P-Δ 效应)进行了一些讨论。一般认为,当顶点水平位移 Δ 与建筑物高度 H 的比值 Δ/H > 1/500 时, P-Δ 效应的影响就不能忽视了。 (3)刚性楼板假定。许多高层建筑结构的分析方法均假定楼板在自身平面内的刚度无限大,而平面外的刚度则忽略不计。一般来说,对框架体系和剪力墙体系采纳这一假定是完全可以的。但是,对于竖向刚度有突变的结构,楼板刚度较小,主要抗侧力构件间距过大或是层数较少等情况,楼板变形的影响较大。特别是对结构底部和顶部各层内力和位移的影响更为明显。可将这些楼层的剪力作适当调整来考虑这种影响。 (4)计算图形的假定。高层建筑结构体系整体分析...
