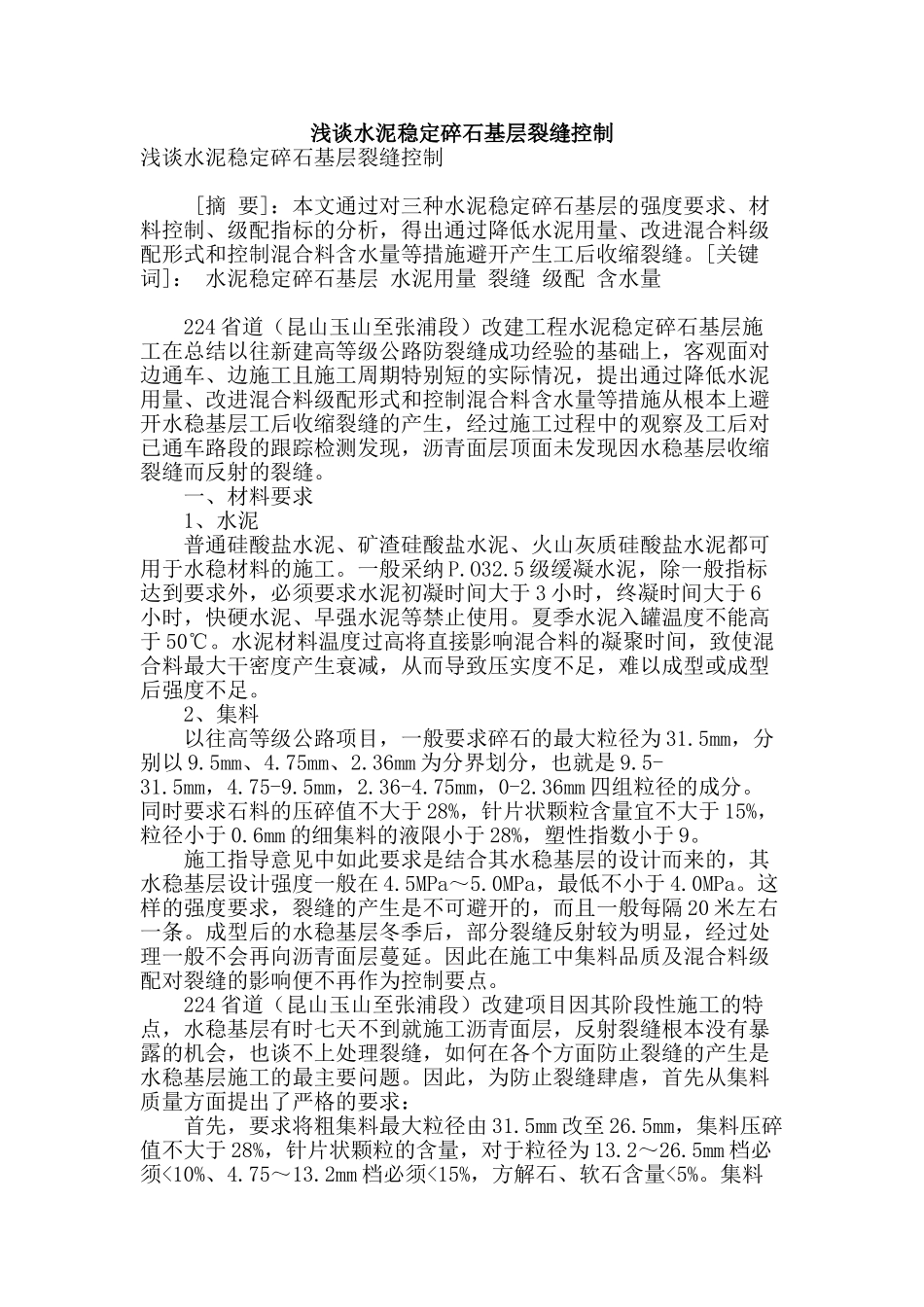

浅谈水泥稳定碎石基层裂缝控制

浅谈水泥稳定碎石基层裂缝控制浅谈水泥稳定碎石基层裂缝控制 [摘 要]：本文通过对三种水泥稳定碎石基层的强度要求、材料控制、级配指标的分析，得出通过降低水泥用量、改进混合料级配形式和控制混合料含水量等措施避开产生工后收缩裂缝。[关键词]： 水泥稳定碎石基层 水泥用量 裂缝 级配 含水量 224 省道（昆山玉山至张浦段）改建工程水泥稳定碎石基层施工在总结以往新建高等级公路防裂缝成功经验的基础上，客观面对边通车、边施工且施工周期特别短的实际情况，提出通过降低水泥用量、改进混合料级配形式和控制混合料含水量等措施从根本上避开水稳基层工后收缩裂缝的产生，经过施工过程中的观察及工后对已通车路段的跟踪检测发现，沥青面层顶面未发现因水稳基层收缩裂缝而反射的裂缝。 一、材料要求 1、水泥 普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可用于水稳材料的施工。一般采纳 P.O32.5 级缓凝水泥，除一般指标达到要求外，必须要求水泥初凝时间大于 3 小时，终凝时间大于 6小时，快硬水泥、早强水泥等禁止使用。夏季水泥入罐温度不能高于 50℃。水泥材料温度过高将直接影响混合料的凝聚时间，致使混合料最大干密度产生衰减，从而导致压实度不足，难以成型或成型后强度不足。 2、集料 以往高等级公路项目，一般要求碎石的最大粒径为 31.5mm，分别以 9.5mm、4.75mm、2.36mm 为分界划分，也就是 9.5-31.5mm，4.75-9.5mm，2.36-4.75mm，0-2.36mm 四组粒径的成分。同时要求石料的压碎值不大于 28%，针片状颗粒含量宜不大于 15%，粒径小于 0.6mm 的细集料的液限小于 28%，塑性指数小于 9。 施工指导意见中如此要求是结合其水稳基层的设计而来的，其水稳基层设计强度一般在 4.5MPa～5.0MPa，最低不小于 4.0MPa。这样的强度要求，裂缝的产生是不可避开的，而且一般每隔 20 米左右一条。成型后的水稳基层冬季后，部分裂缝反射较为明显，经过处理一般不会再向沥青面层蔓延。因此在施工中集料品质及混合料级配对裂缝的影响便不再作为控制要点。 224 省道（昆山玉山至张浦段）改建项目因其阶段性施工的特点，水稳基层有时七天不到就施工沥青面层，反射裂缝根本没有暴露的机会，也谈不上处理裂缝，如何在各个方面防止裂缝的产生是水稳基层施工的最主要问题。因此，为防止裂缝肆虐，首先从集料质量方面提出了严格的要求： 首先，要求将粗集料最大粒径由 31.5mm 改至 26.5mm，集料压碎值不大于 28%...
