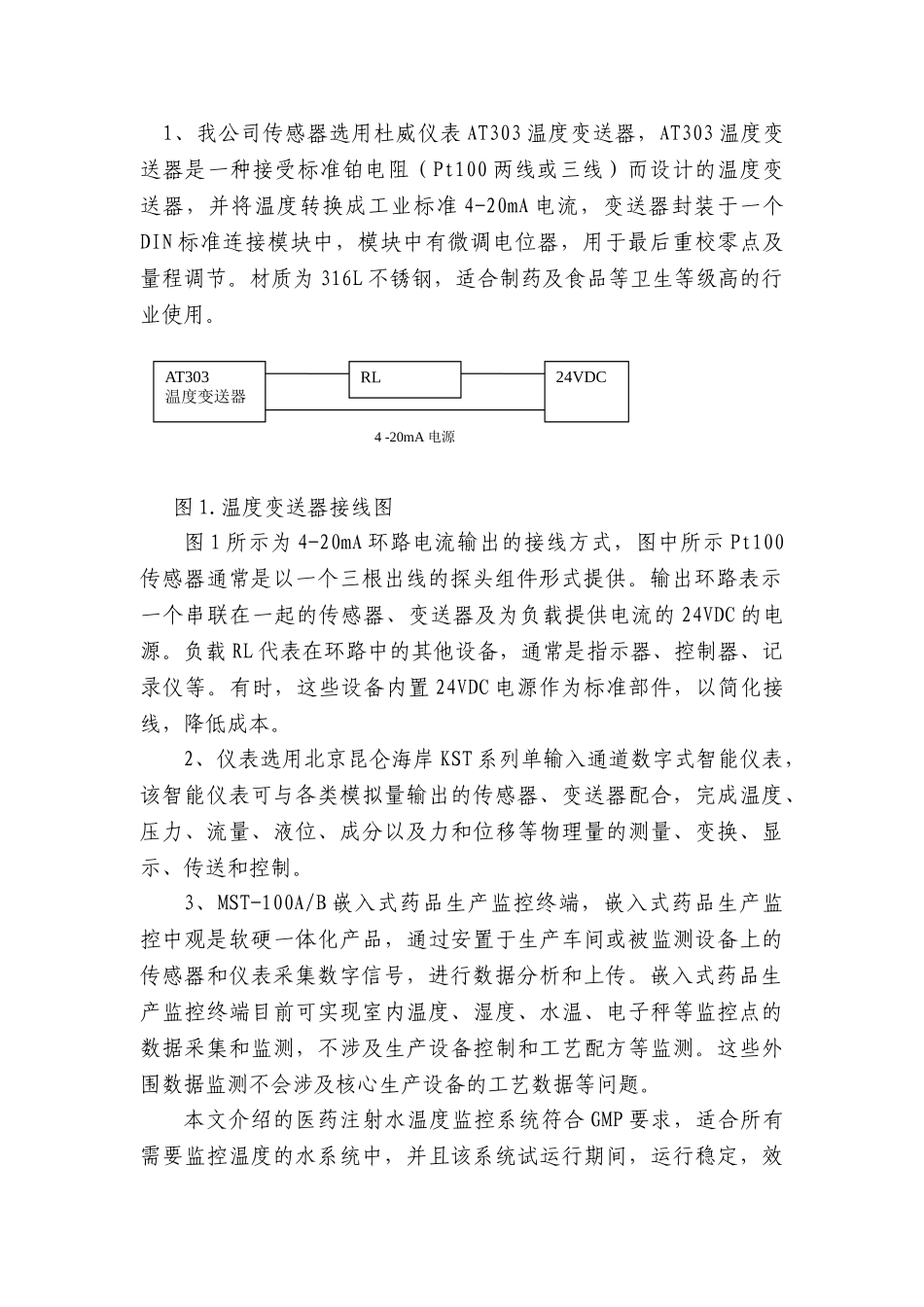

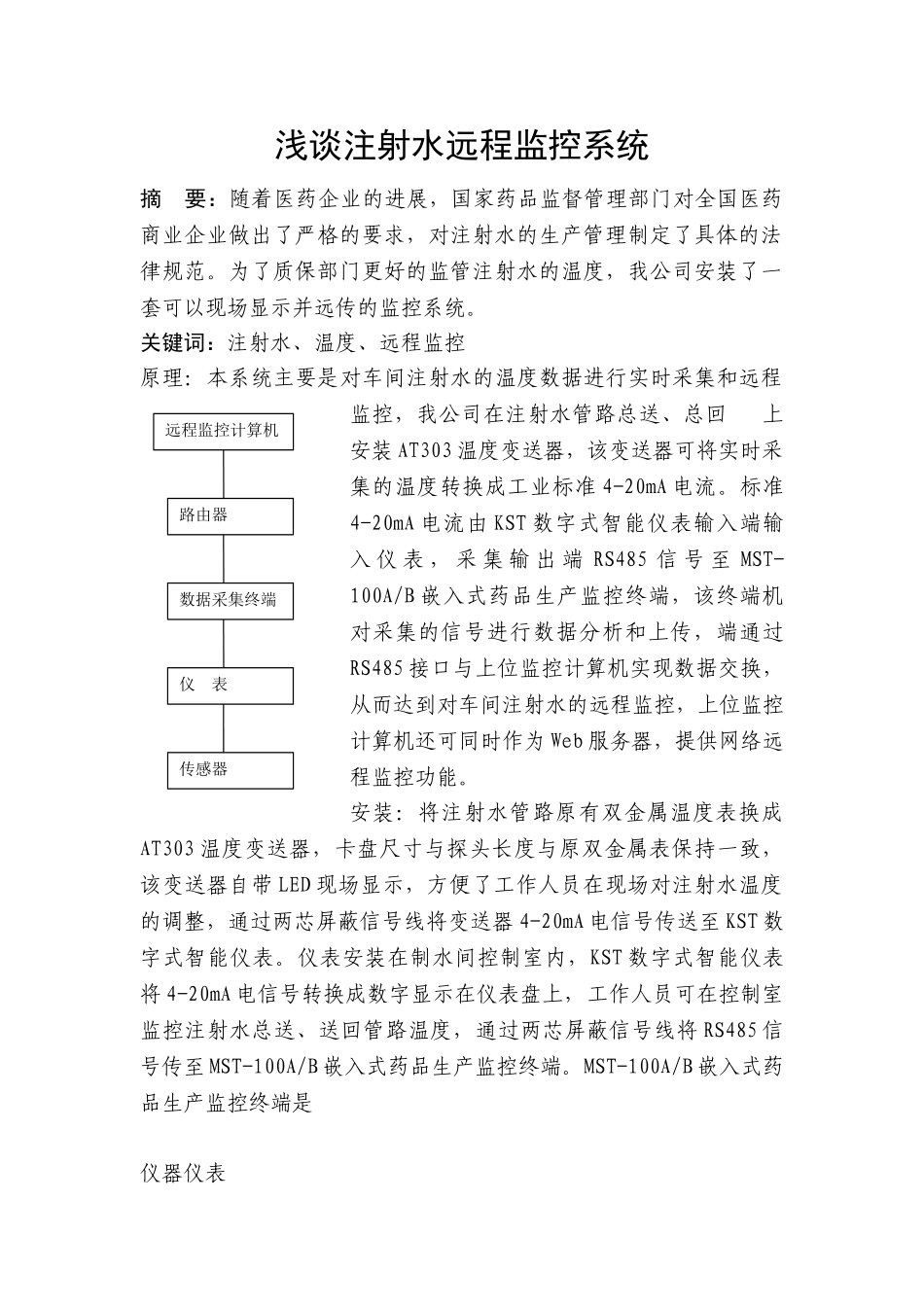

浅谈注射水远程监控系统摘 要：随着医药企业的进展，国家药品监督管理部门对全国医药商业企业做出了严格的要求，对注射水的生产管理制定了具体的法律规范。为了质保部门更好的监管注射水的温度，我公司安装了一套可以现场显示并远传的监控系统。关键词：注射水、温度、远程监控原理：本系统主要是对车间注射水的温度数据进行实时采集和远程监控，我公司在注射水管路总送、总回 上安装 AT303 温度变送器，该变送器可将实时采集的温度转换成工业标准 4-20mA 电流。标准4-20mA 电流由 KST 数字式智能仪表输入端输入 仪 表 ， 采 集 输 出 端 RS485 信 号 至 MST-100A/B 嵌入式药品生产监控终端，该终端机对采集的信号进行数据分析和上传，端通过RS485 接口与上位监控计算机实现数据交换，从而达到对车间注射水的远程监控，上位监控计算机还可同时作为 Web 服务器，提供网络远程监控功能。安装：将注射水管路原有双金属温度表换成AT303 温度变送器，卡盘尺寸与探头长度与原双金属表保持一致，该变送器自带 LED 现场显示，方便了工作人员在现场对注射水温度的调整，通过两芯屏蔽信号线将变送器 4-20mA 电信号传送至 KST 数字式智能仪表。仪表安装在制水间控制室内，KST 数字式智能仪表将 4-20mA 电信号转换成数字显示在仪表盘上，工作人员可在控制室监控注射水总送、送回管路温度，通过两芯屏蔽信号线将 RS485 信号传至 MST-100A/B 嵌入式药品生产监控终端。MST-100A/B 嵌入式药品生产监控终端是仪器仪表远程监控计算机路由器数据采集终端仪 表传感器 1、我公司传感器选用杜威仪表 AT303 温度变送器，AT303 温度变送器是一种接受标准铂电阻（Pt100 两线或三线）而设计的温度变送器，并将温度转换成工业标准 4-20mA 电流，变送器封装于一个DIN 标准连接模块中，模块中有微调电位器，用于最后重校零点及量程调节。材质为 316L 不锈钢，适合制药及食品等卫生等级高的行业使用。图 1.温度变送器接线图图 1 所示为 4-20mA 环路电流输出的接线方式，图中所示 Pt100传感器通常是以一个三根出线的探头组件形式提供。输出环路表示一个串联在一起的传感器、变送器及为负载提供电流的 24VDC 的电源。负载 RL 代表在环路中的其他设备，通常是指示器、控制器、记录仪等。有时，这些设备内置 24VDC 电源作为标准部件，以简化接线，降低成本。2、仪表选用北京昆仑海岸 KST 系列单输入通道数字式智能...
