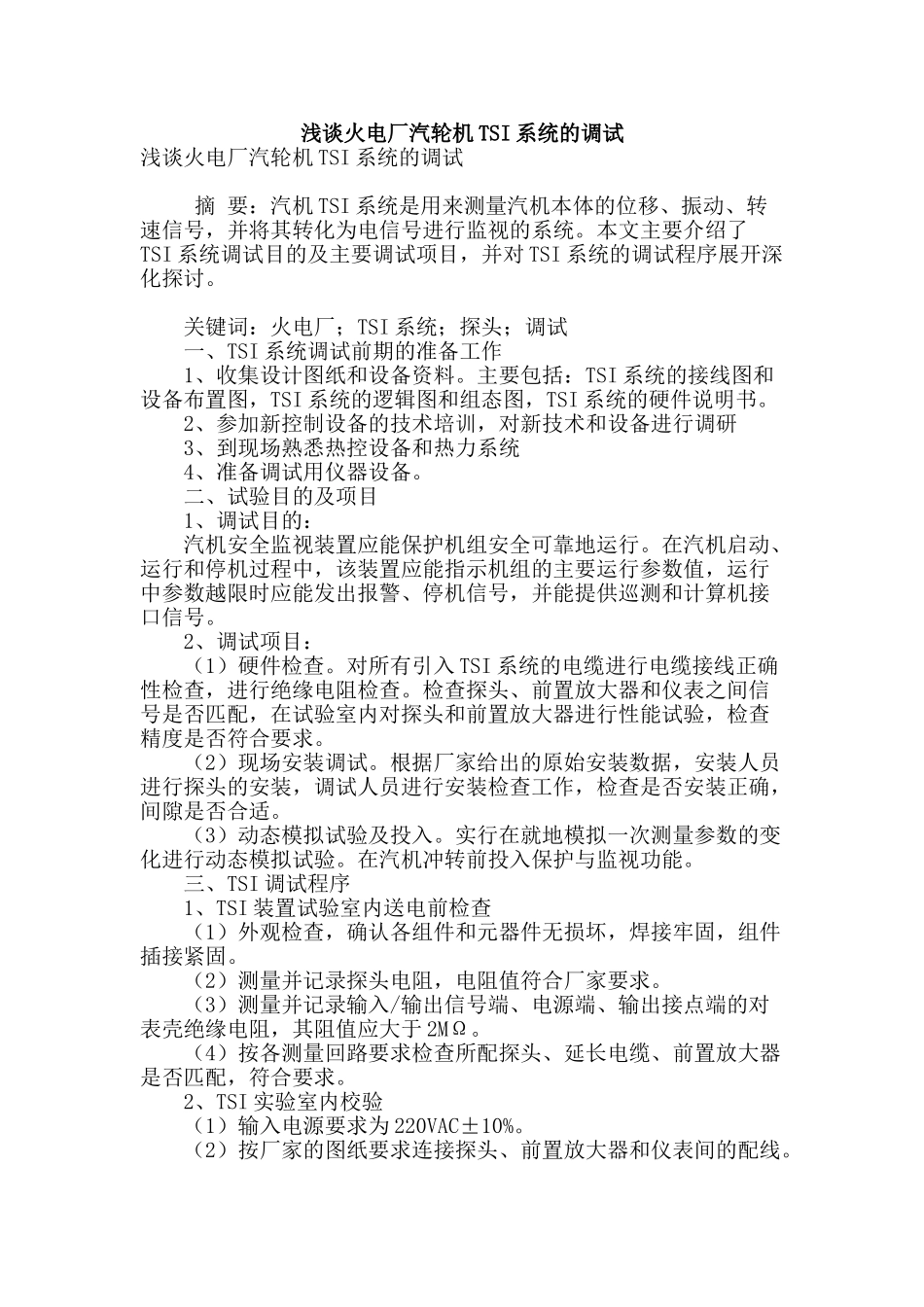

浅谈火电厂汽轮机tsi系统的调试

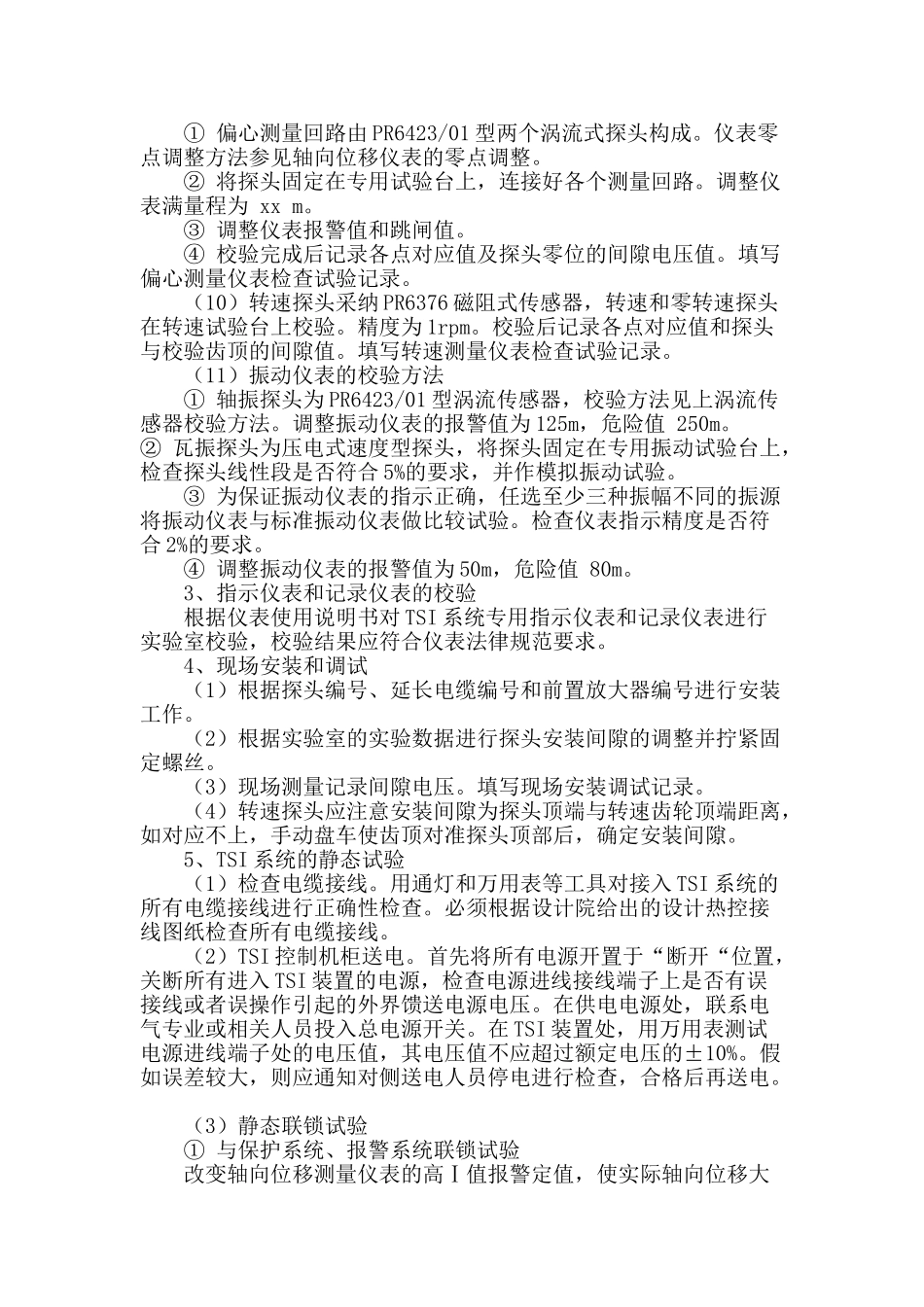

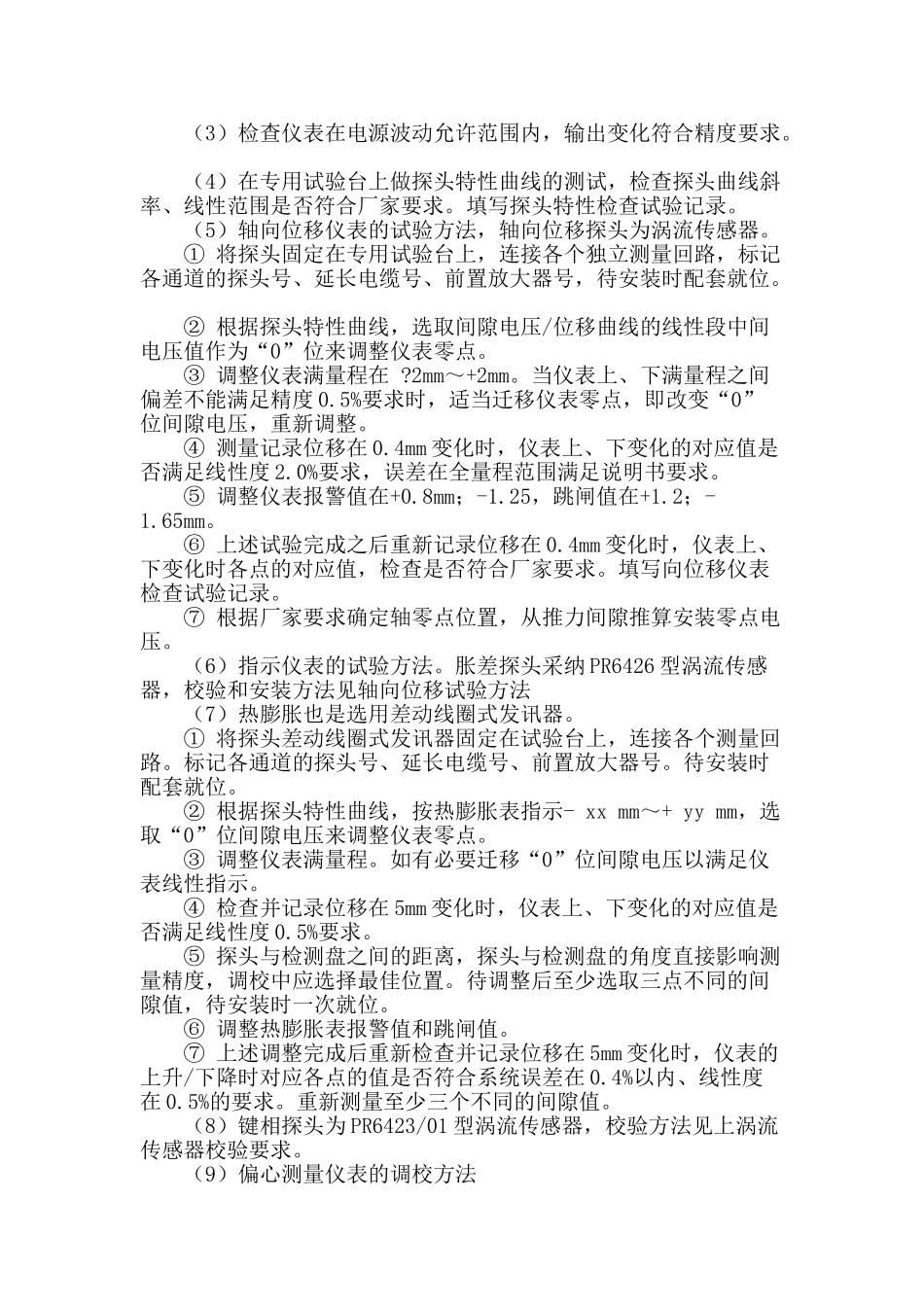

浅谈火电厂汽轮机 TSI 系统的调试浅谈火电厂汽轮机 TSI 系统的调试 摘 要：汽机 TSI 系统是用来测量汽机本体的位移、振动、转速信号，并将其转化为电信号进行监视的系统。本文主要介绍了TSI 系统调试目的及主要调试项目，并对 TSI 系统的调试程序展开深化探讨。 关键词：火电厂；TSI 系统；探头；调试 一、TSI 系统调试前期的准备工作 1、收集设计图纸和设备资料。主要包括：TSI 系统的接线图和设备布置图，TSI 系统的逻辑图和组态图，TSI 系统的硬件说明书。 2、参加新控制设备的技术培训，对新技术和设备进行调研 3、到现场熟悉热控设备和热力系统 4、准备调试用仪器设备。 二、试验目的及项目 1、调试目的： 汽机安全监视装置应能保护机组安全可靠地运行。在汽机启动、运行和停机过程中，该装置应能指示机组的主要运行参数值，运行中参数越限时应能发出报警、停机信号，并能提供巡测和计算机接口信号。 2、调试项目： （1）硬件检查。对所有引入 TSI 系统的电缆进行电缆接线正确性检查，进行绝缘电阻检查。检查探头、前置放大器和仪表之间信号是否匹配，在试验室内对探头和前置放大器进行性能试验，检查精度是否符合要求。 （2）现场安装调试。根据厂家给出的原始安装数据，安装人员进行探头的安装，调试人员进行安装检查工作，检查是否安装正确，间隙是否合适。 （3）动态模拟试验及投入。实行在就地模拟一次测量参数的变化进行动态模拟试验。在汽机冲转前投入保护与监视功能。 三、TSI 调试程序 1、TSI 装置试验室内送电前检查 （1）外观检查，确认各组件和元器件无损坏，焊接牢固，组件插接紧固。 （2）测量并记录探头电阻，电阻值符合厂家要求。 （3）测量并记录输入/输出信号端、电源端、输出接点端的对表壳绝缘电阻，其阻值应大于 2MΩ。 （4）按各测量回路要求检查所配探头、延长电缆、前置放大器是否匹配，符合要求。 2、TSI 实验室内校验 （1）输入电源要求为 220VAC±10%。 （2）按厂家的图纸要求连接探头、前置放大器和仪表间的配线。 （3）检查仪表在电源波动允许范围内，输出变化符合精度要求。 （4）在专用试验台上做探头特性曲线的测试，检查探头曲线斜率、线性范围是否符合厂家要求。填写探头特性检查试验记录。 （5）轴向位移仪表的试验方法，轴向位移探头为涡流传感器。 ① 将探头固定在专用试验台上，连接各个独立测量回路，标记各通道的探头号、延长电缆号、前置放大器...
