浅谈螺杆式膨胀螺栓的应用VIP专享

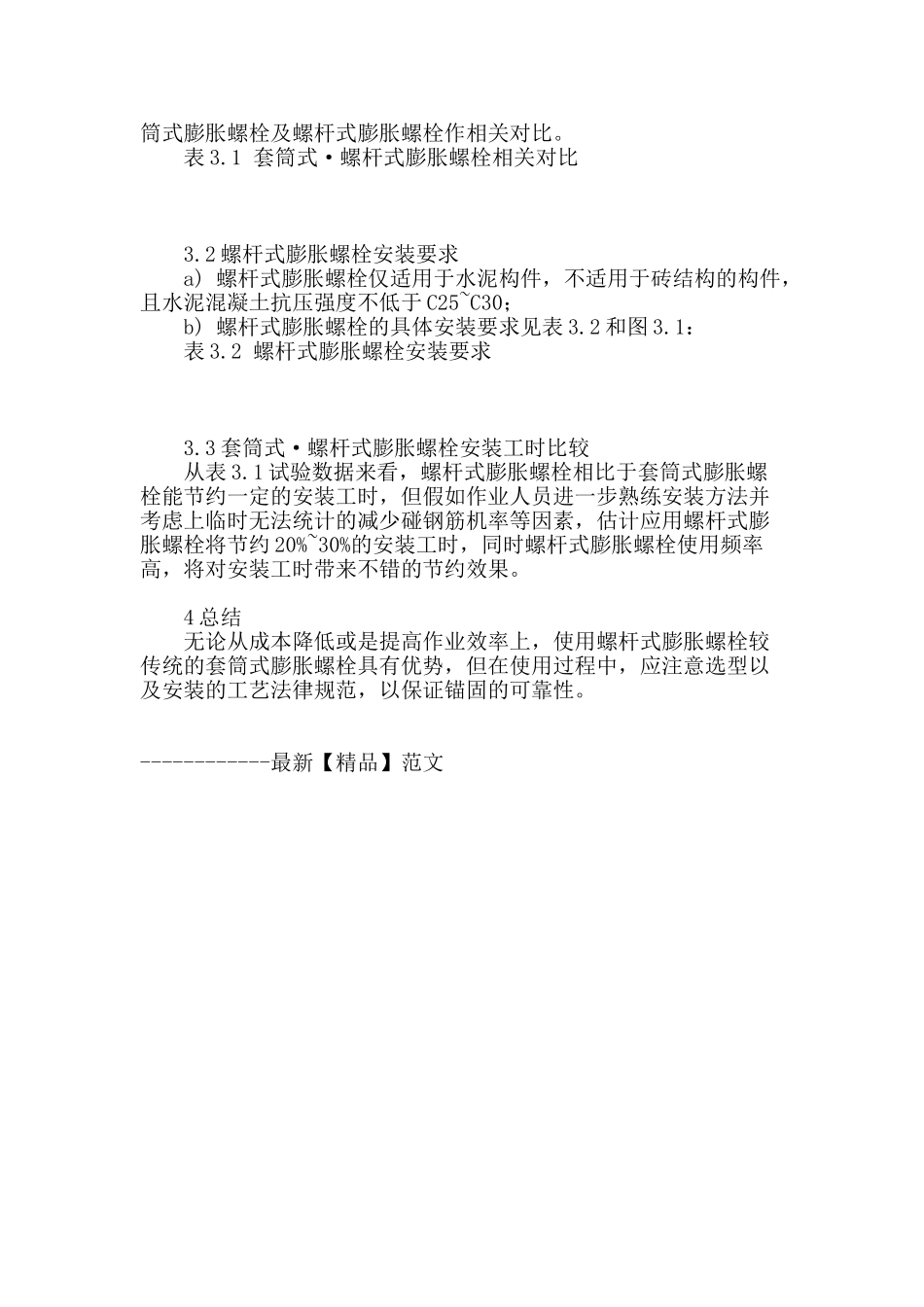

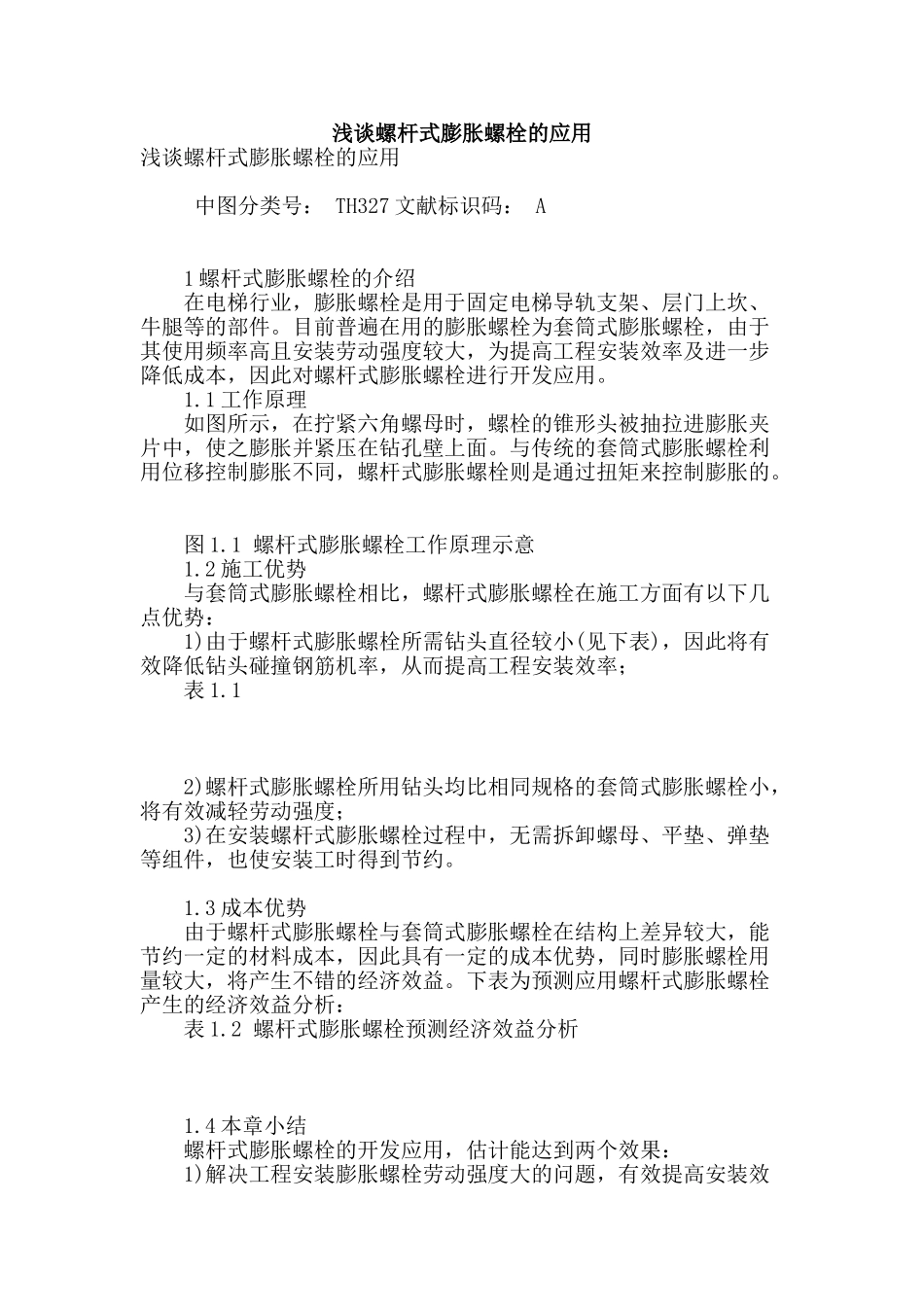

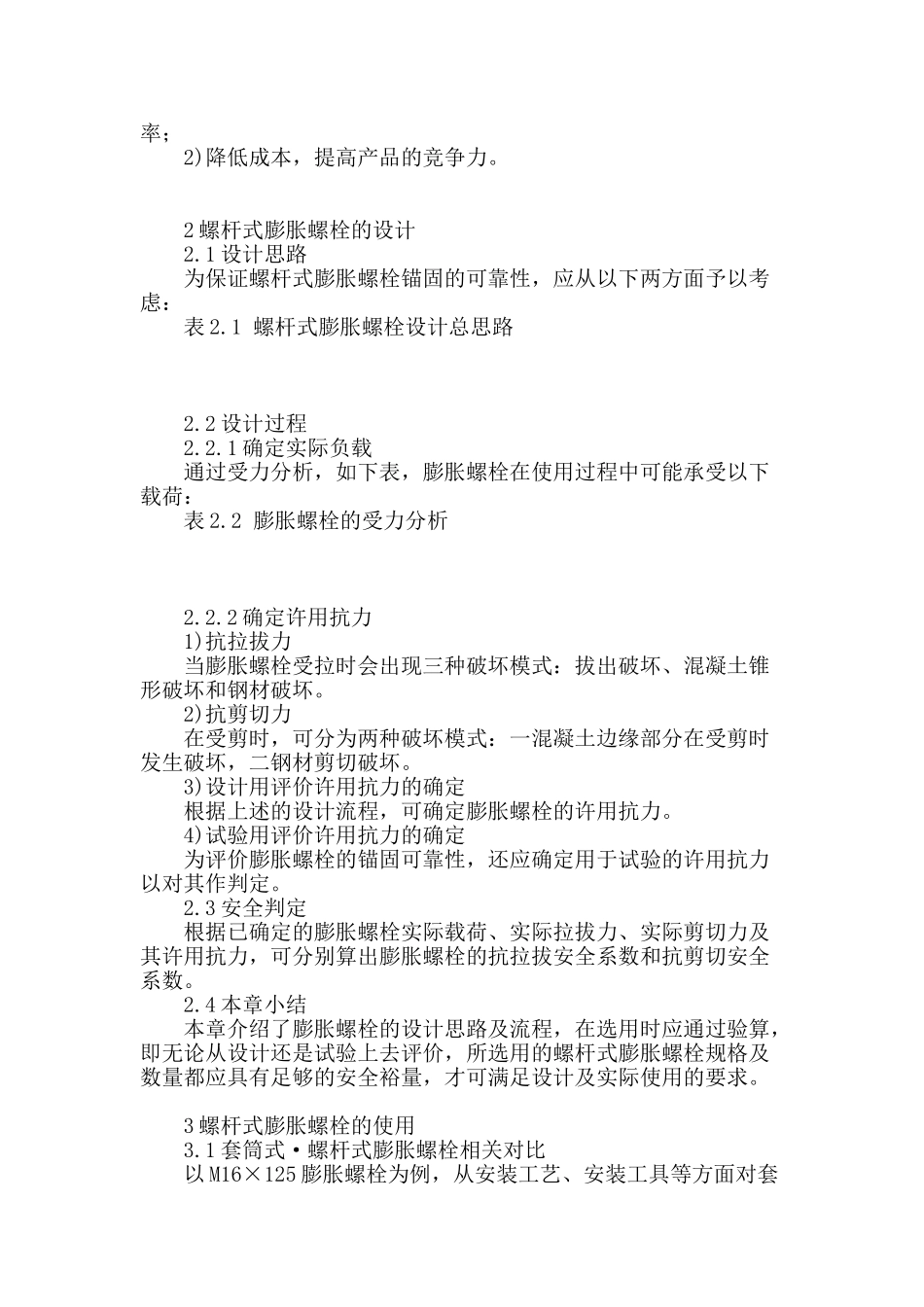

浅谈螺杆式膨胀螺栓的应用浅谈螺杆式膨胀螺栓的应用 中图分类号： TH327 文献标识码： A 1 螺杆式膨胀螺栓的介绍 在电梯行业，膨胀螺栓是用于固定电梯导轨支架、层门上坎、牛腿等的部件。目前普遍在用的膨胀螺栓为套筒式膨胀螺栓，由于其使用频率高且安装劳动强度较大，为提高工程安装效率及进一步降低成本，因此对螺杆式膨胀螺栓进行开发应用。 1.1 工作原理 如图所示，在拧紧六角螺母时，螺栓的锥形头被抽拉进膨胀夹片中，使之膨胀并紧压在钻孔壁上面。与传统的套筒式膨胀螺栓利用位移控制膨胀不同，螺杆式膨胀螺栓则是通过扭矩来控制膨胀的。 图 1.1 螺杆式膨胀螺栓工作原理示意 1.2 施工优势 与套筒式膨胀螺栓相比，螺杆式膨胀螺栓在施工方面有以下几点优势： 1)由于螺杆式膨胀螺栓所需钻头直径较小(见下表)，因此将有效降低钻头碰撞钢筋机率，从而提高工程安装效率； 表 1.1 2)螺杆式膨胀螺栓所用钻头均比相同规格的套筒式膨胀螺栓小，将有效减轻劳动强度； 3)在安装螺杆式膨胀螺栓过程中，无需拆卸螺母、平垫、弹垫等组件，也使安装工时得到节约。 1.3 成本优势 由于螺杆式膨胀螺栓与套筒式膨胀螺栓在结构上差异较大，能节约一定的材料成本，因此具有一定的成本优势，同时膨胀螺栓用量较大，将产生不错的经济效益。下表为预测应用螺杆式膨胀螺栓产生的经济效益分析： 表 1.2 螺杆式膨胀螺栓预测经济效益分析 1.4 本章小结 螺杆式膨胀螺栓的开发应用，估计能达到两个效果： 1)解决工程安装膨胀螺栓劳动强度大的问题，有效提高安装效率； 2)降低成本，提高产品的竞争力。 2 螺杆式膨胀螺栓的设计 2.1 设计思路 为保证螺杆式膨胀螺栓锚固的可靠性，应从以下两方面予以考虑： 表 2.1 螺杆式膨胀螺栓设计总思路 2.2 设计过程 2.2.1 确定实际负载 通过受力分析，如下表，膨胀螺栓在使用过程中可能承受以下载荷： 表 2.2 膨胀螺栓的受力分析 2.2.2 确定许用抗力 1)抗拉拔力 当膨胀螺栓受拉时会出现三种破坏模式：拔出破坏、混凝土锥形破坏和钢材破坏。 2)抗剪切力 在受剪时，可分为两种破坏模式：一混凝土边缘部分在受剪时发生破坏，二钢材剪切破坏。 3)设计用评价许用抗力的确定 根据上述的设计流程，可确定膨胀螺栓的许用抗力。 4)试验用评价许用抗力的确定 为评价膨胀螺栓的锚固可靠性，还应确定用于试验的许用抗力以对其作判定。 2.3 安全判定 根据已确定的膨胀螺栓实际载荷、实...
