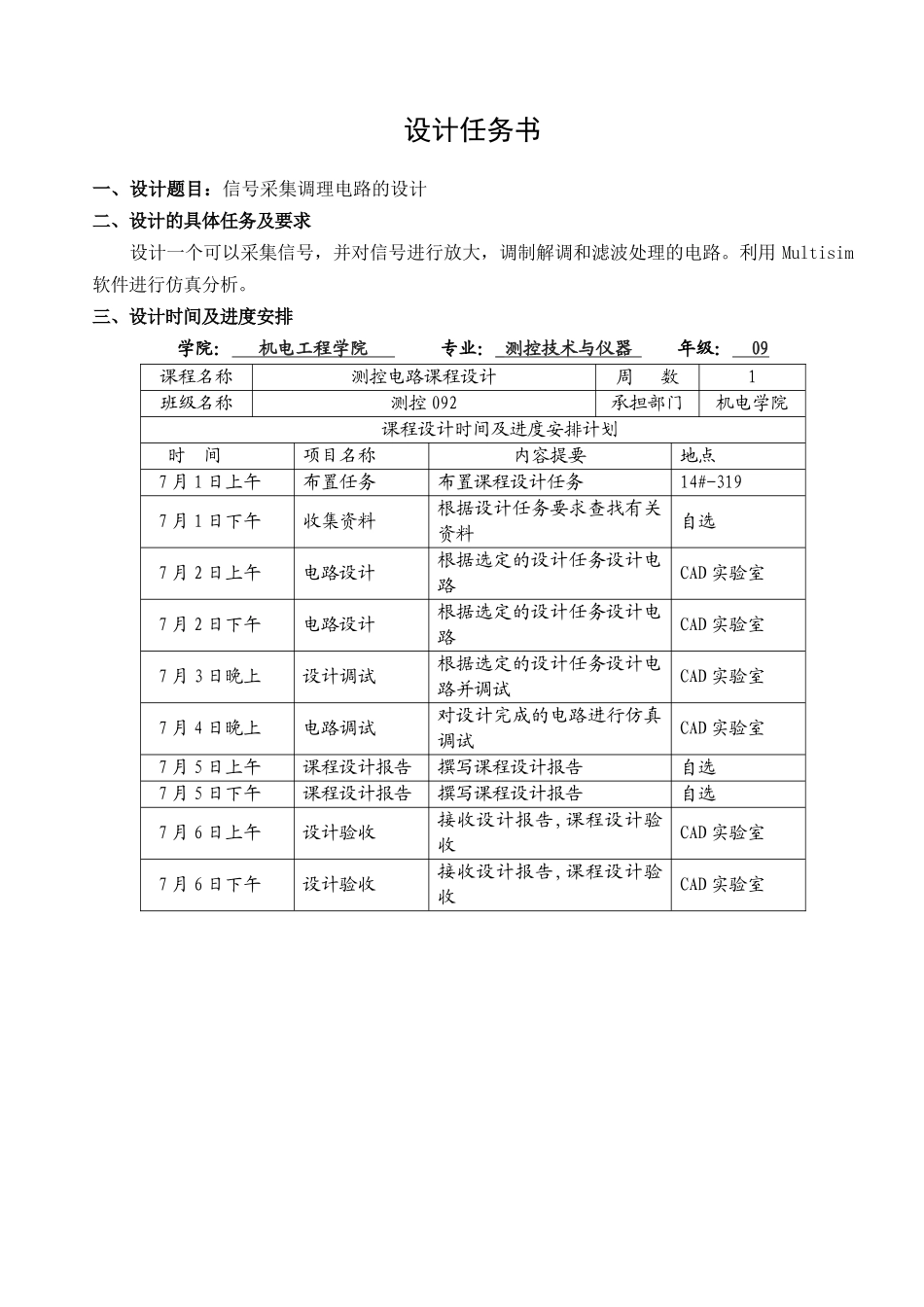

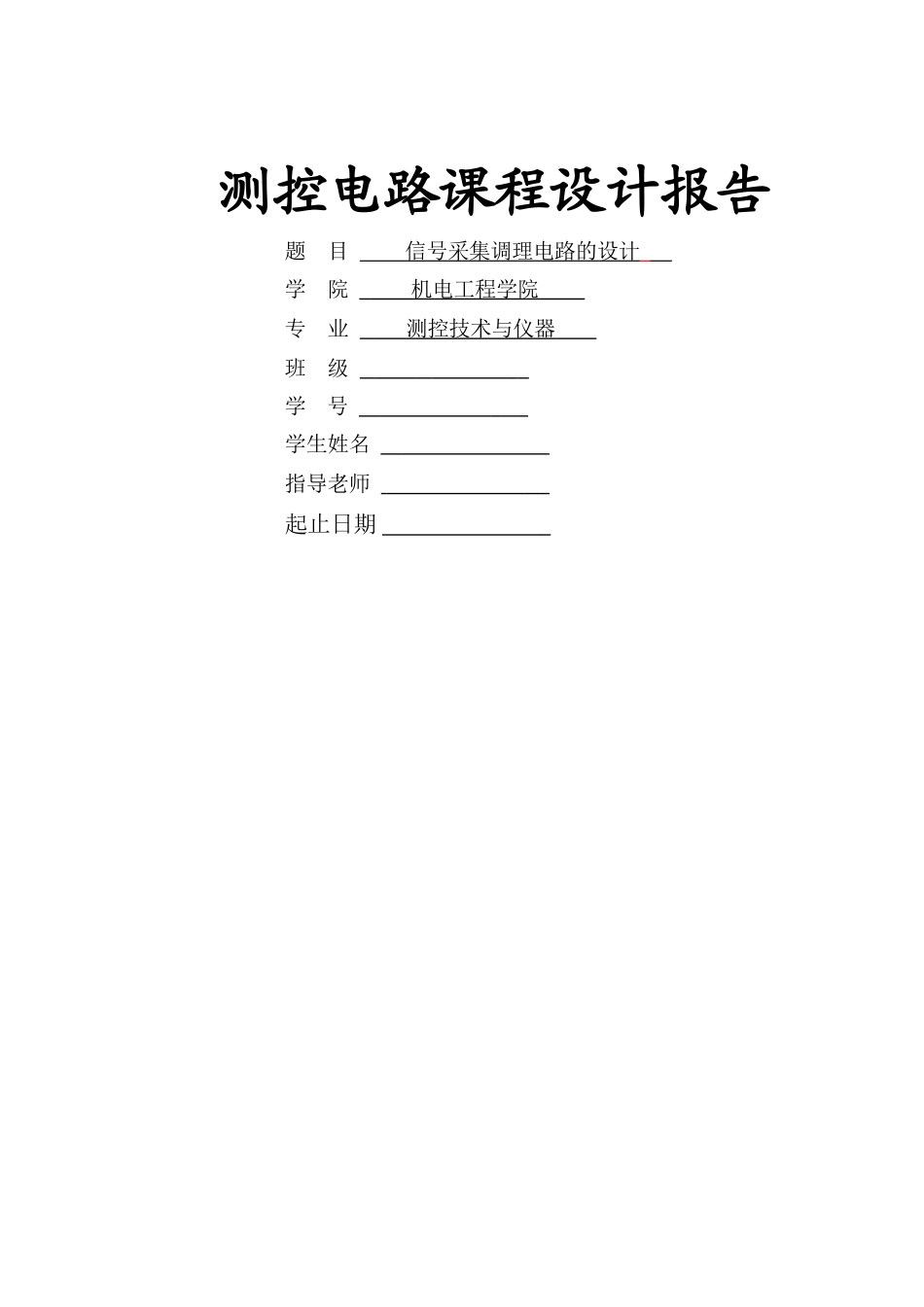

测控电路课程设计报告题 目 信号采集调理电路的设计 学 院 机电工程学院 专 业 测控技术与仪器 班 级 学 号 学生姓名 指导老师 起止日期 设计任务书一、设计题目：信号采集调理电路的设计二、设计的具体任务及要求设计一个可以采集信号，并对信号进行放大，调制解调和滤波处理的电路。利用 Multisim软件进行仿真分析。三、设计时间及进度安排学院： 机电工程学院 专业： 测控技术与仪器 年级： 09 课程名称测控电路课程设计周 数1班级名称测控 092承担部门机电学院 课程设计时间及进度安排计划时 间 项目名称内容提要地点7 月 1 日上午布置任务布置课程设计任务14#-3197 月 1 日下午收集资料根据设计任务要求查找有关资料自选7 月 2 日上午电路设计根据选定的设计任务设计电路CAD 实验室7 月 2 日下午电路设计根据选定的设计任务设计电路CAD 实验室7 月 3 日晚上设计调试根据选定的设计任务设计电路并调试CAD 实验室7 月 4 日晚上电路调试对设计完成的电路进行仿真调试CAD 实验室7 月 5 日上午课程设计报告撰写课程设计报告自选7 月 5 日下午课程设计报告撰写课程设计报告自选7 月 6 日上午设计验收接收设计报告,课程设计验收CAD 实验室7 月 6 日下午设计验收接收设计报告,课程设计验收CAD 实验室目 录设计任务书I第 1 章 设计的软件平台 1 第 2 章 信号采集调理电路的整体设计方案 1 2.1 信号采集调理电路整体设计方案 1 2.2 信号采集调理电路整体设计框图 1 第 3 章 信号采集调理电路的模块设计 2 3.1 信号采集电路的设计 2 3.2 信号放大电路的设计 2 3.3 信号调制电路设计 3 3.4 信号解调电路的设计 4 3.5 总设计图 6 第 4 章 信号采集调理电路设计的仿真分析 6 4.1 Multisim 软件仿真结果 6 结 论 9 参 考 文 献 9 第 1 章 设计的软件平台本设计基于信号采集调理电路的设计。采纳美国国家仪器 NI 有限公司推出的以 Windows 为基础的仿真工具 Multisim 进行仿真，其适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。在本次设计中，使用 Multisim 进行电路设计和仿真，验证电路设计的可靠性，观察电路的运行结果。工程师们可以使用 Multisim 交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了 SPICE 仿真的复杂内容...
