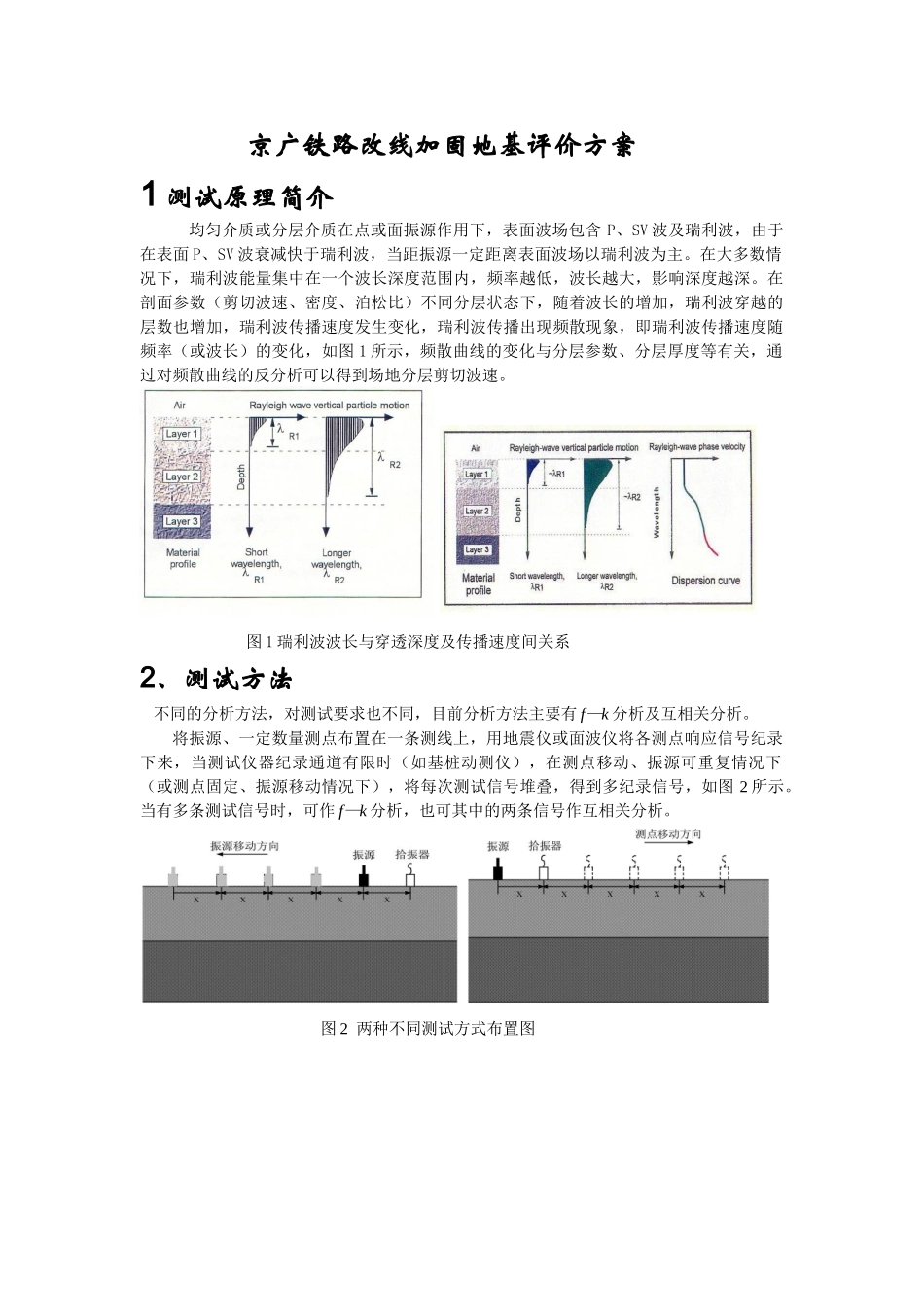

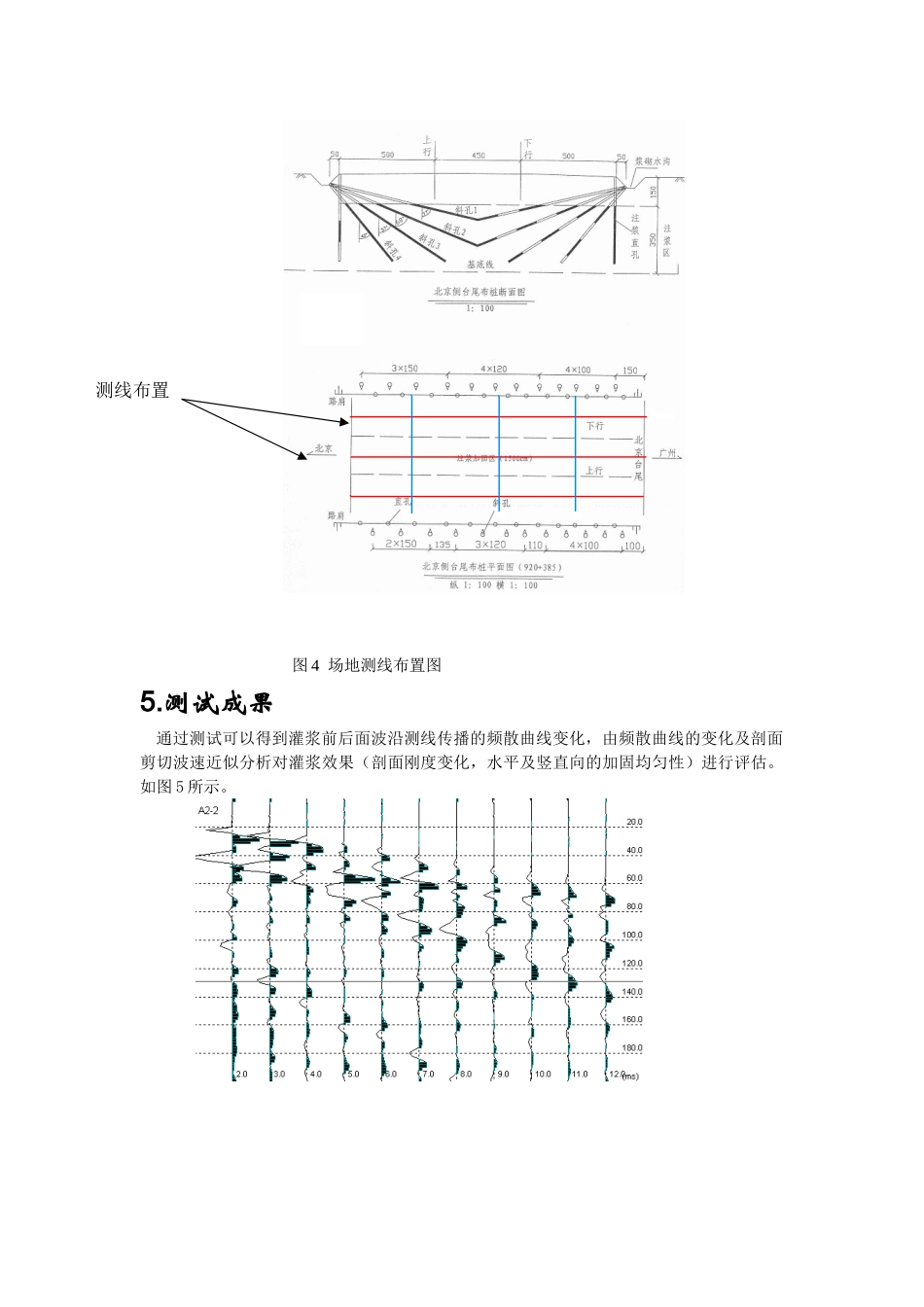

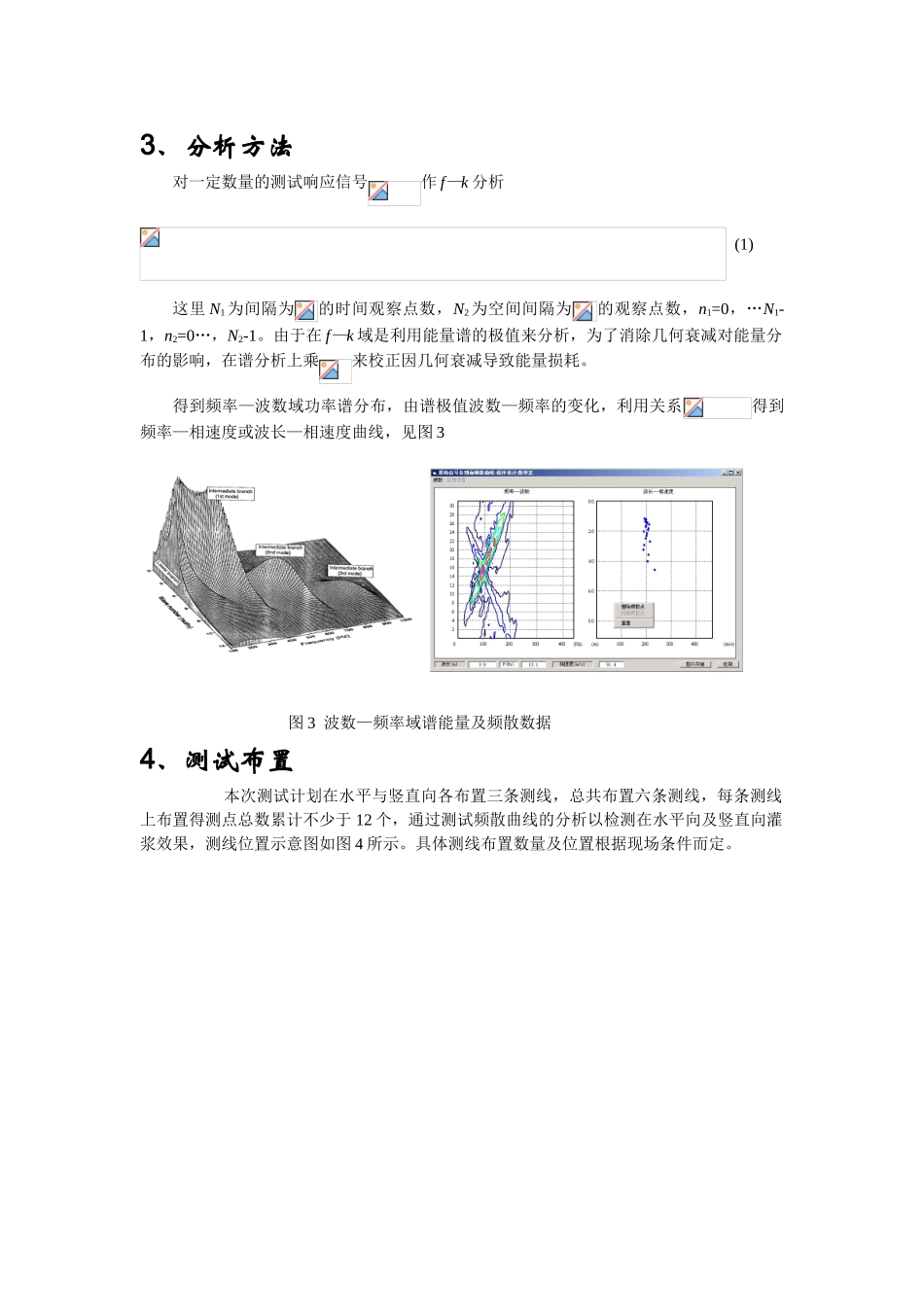

京广铁路改线加固地基评价方案1 测试原理简介均匀介质或分层介质在点或面振源作用下，表面波场包含 P、SV 波及瑞利波，由于在表面 P、SV 波衰减快于瑞利波，当距振源一定距离表面波场以瑞利波为主。在大多数情况下，瑞利波能量集中在一个波长深度范围内，频率越低，波长越大，影响深度越深。在剖面参数（剪切波速、密度、泊松比）不同分层状态下，随着波长的增加，瑞利波穿越的层数也增加，瑞利波传播速度发生变化，瑞利波传播出现频散现象，即瑞利波传播速度随频率（或波长）的变化，如图 1 所示，频散曲线的变化与分层参数、分层厚度等有关，通过对频散曲线的反分析可以得到场地分层剪切波速。 图 1 瑞利波波长与穿透深度及传播速度间关系2、测试方法 不同的分析方法，对测试要求也不同，目前分析方法主要有 f—k 分析及互相关分析。将振源、一定数量测点布置在一条测线上，用地震仪或面波仪将各测点响应信号纪录下来，当测试仪器纪录通道有限时（如基桩动测仪），在测点移动、振源可重复情况下（或测点固定、振源移动情况下），将每次测试信号堆叠，得到多纪录信号，如图 2 所示。当有多条测试信号时，可作 f—k 分析，也可其中的两条信号作互相关分析。 图 2 两种不同测试方式布置图3、分析方法对一定数量的测试响应信号作 f—k 分析 (1)这里 N1为间隔为的时间观察点数，N2为空间间隔为的观察点数，n1=0，…N1-1，n2=0…，N2-1。由于在 f—k 域是利用能量谱的极值来分析，为了消除几何衰减对能量分布的影响，在谱分析上乘来校正因几何衰减导致能量损耗。得到频率—波数域功率谱分布，由谱极值波数—频率的变化，利用关系得到频率—相速度或波长—相速度曲线，见图 3 图 3 波数—频率域谱能量及频散数据4、测试布置本次测试计划在水平与竖直向各布置三条测线，总共布置六条测线，每条测线上布置得测点总数累计不少于 12 个，通过测试频散曲线的分析以检测在水平向及竖直向灌浆效果，测线位置示意图如图 4 所示。具体测线布置数量及位置根据现场条件而定。 图 4 场地测线布置图5.测试成果通过测试可以得到灌浆前后面波沿测线传播的频散曲线变化，由频散曲线的变化及剖面剪切波速近似分析对灌浆效果（剖面刚度变化，水平及竖直向的加固均匀性）进行评估。如图 5 所示。测线布置图 5 测线成果图附注： 为了便于测试进行，甲方需配合测试方，对场地振源及传感器的布置点进行小范围进行处理（主要是便于振源、测点安装）。附测试结果 夯前 夯后
