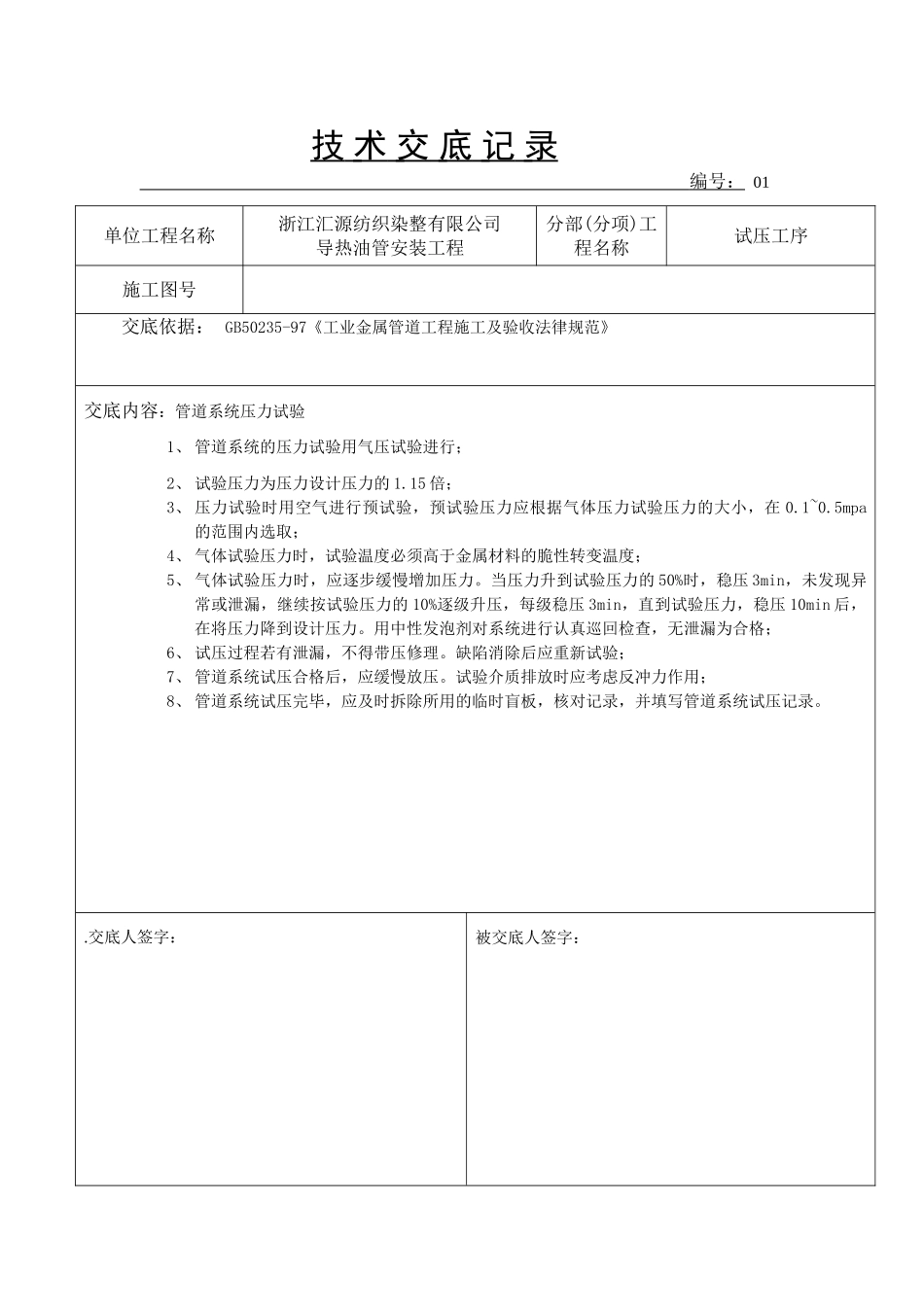

技 术 交 底 记 录 编号： 01 单位工程名称浙江汇源纺织染整有限公司导热油管安装工程分部(分项)工程名称试压工序施工图号交底依据： GB50235-97《工业金属管道工程施工及验收法律规范》交底内容：管道系统压力试验1、 管道系统的压力试验用气压试验进行；2、 试验压力为压力设计压力的 1.15 倍；3、 压力试验时用空气进行预试验，预试验压力应根据气体压力试验压力的大小，在 0.1~0.5mpa的范围内选取；4、 气体试验压力时，试验温度必须高于金属材料的脆性转变温度；5、 气体试验压力时，应逐步缓慢增加压力。当压力升到试验压力的 50%时，稳压 3min，未发现异常或泄漏，继续按试验压力的 10%逐级升压，每级稳压 3min，直到试验压力，稳压 10min 后，在将压力降到设计压力。用中性发泡剂对系统进行认真巡回检查，无泄漏为合格；6、 试压过程若有泄漏，不得带压修理。缺陷消除后应重新试验；7、 管道系统试压合格后，应缓慢放压。试验介质排放时应考虑反冲力作用；8、 管道系统试压完毕，应及时拆除所用的临时盲板，核对记录，并填写管道系统试压记录。.交底人签字：被交底人签字： 年 月 日年 月 日 技 术 交 底 记 录 编号： 02单位工程名称浙江汇源纺织染整有限公司导热油管安装工程分部(分项)工程名称吹扫工序施工图号交底依据： GB50235-97《工业金属管道工程施工及验收法律规范》交底内容： 管道系统吹扫1、 管道系统压力试验合格后，应进行吹扫，吹扫采纳空气吹扫法；2、 管道系统吹扫前应符合下列要求： ⑴ 不应安装孔板、法兰连接的调节阀、节流阀、安全阀、仪表件等。对已焊在管道上的应实行相应的保护措施； ⑵ 不参加系统吹扫的设备及管道系统，应与吹扫系统隔离； ⑶ 管道支架要牢固，必要时要加固；3、 吹扫压力不得超过管道系统的设计压力,且不大于 0.3MPa；4、 管道系统在空气吹扫时利用压缩机，且以最大流量进行；5、 管道系统在空气吹扫过程中应在排出口用白布的靶板检查，在 5min 内，靶板上无铁锈及其他杂物为合格；6、 吹扫的顺序应按主管、支管、疏排管依次进行，吹出的脏物不得进入已合格的管道，也不得随地排放污染环境；7、 经吹扫合格的管道系统，应及时恢复原状，并填写管道吹扫系统记录。 .交底人签字：年 月 日被交底人签字： 年 月 日 技 术 交 底 记 录 编号： 03 单位工程名称浙江汇源纺织染整有限公司导热油管安装工程分部(分项)工程名...
