浙江某船舶制造工程电气施工方案VIP专享

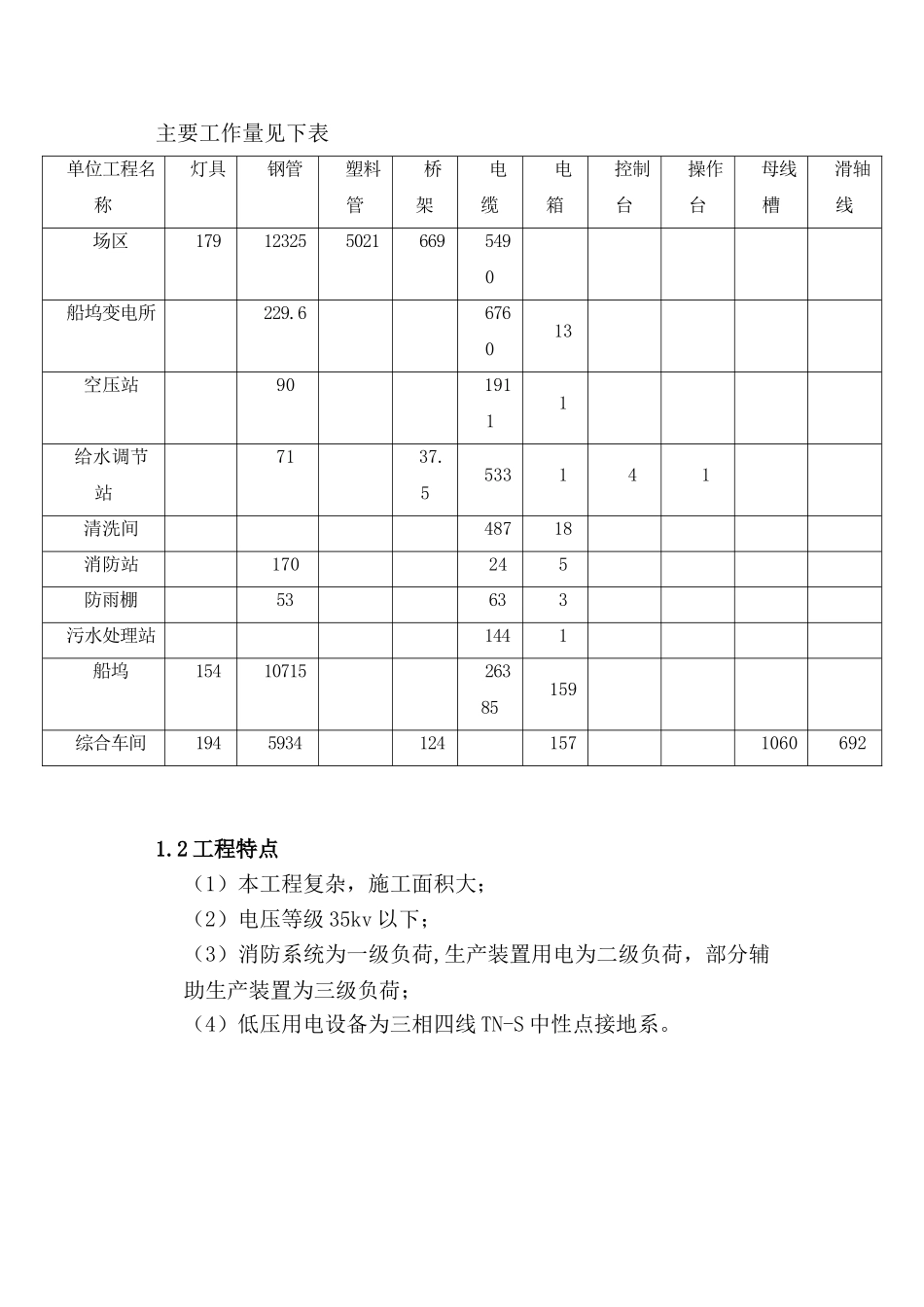

浙江某船舶制造工程电气施工方案 批 准：**审 核：**编 制：**日 期：**第一章 工程概况及工程特点1.1 工程概况主要工作量见下表单位工程名称灯具钢管塑料管桥架电缆电箱控制台操作台母线槽滑轴线场区1791232550216695490船坞变电所229.6676013空压站9019111给水调节站7137.5533141清洗间48718消防站170245防雨棚53633污水处理站1441船坞1541071526385159综合车间194593412415710606921.2 工程特点（1）本工程复杂，施工面积大；（2）电压等级 35kv 以下；（3）消防系统为一级负荷,生产装置用电为二级负荷，部分辅助生产装置为三级负荷；（4）低压用电设备为三相四线 TN-S 中性点接地系。第二章 编制依据2.1 招标文件;2.2 施工合同2.3 国家电气工程施工法律规范标准：（1）GB50054-95 《低压配电设计法律规范》（2）GB50052-95 《供配电系统设计法律规范》（3）GB50057-95 《建筑防雷设计法律规范》（4）CJ-45-2025 《城市道路照明设计标准》（5）GB-50034-2025 《建筑照明设计标准》（6）GB-50053-94 《10KV 及以下变电所设计法律规范》（7）GB-50060-92 《3-110KV 高压配电装置设计法律规范》（8）GB-50217-94 《电力工程电缆设计法律规范》（9）GB-50065-94 《电力装置接地设计法律规范》第三章 电气施工程序熟悉施工图纸、法律规范标准、设计交底，编制施工预算，设备材料领料检查验收，技术交底，土建中交，电气施工条件确认校验调正电气调试系统模拟试验单体试运行照明预埋照明管穿线 照明开关、灯具安装照明系统试亮接地线敷设接地线安装避雷针网安装接地系统调试第四章 施工方法及技术要求4.1 施工准备（1）技术准备：组织全员熟悉施工图纸、设计要求，有关施工法律规范标准，仔细做 好技术交底工作，使全员都能自觉地根据施工图纸及法律规范进行施工。（2）物质准备：配备相应的施工机具设备、工具及调试仪器，保证调试仪器具有有效合格期和足够的精度等级。（3）组织准备：根据工期、工程量调配相适应的行政和工程技术管理人员及技术工人。4.2 配电箱4.2.1 配电箱安装前土建应具备条件：（1） 屋顶楼板施工完毕,不得渗漏；（2） 地坪施工完室内沟道无积水杂物；（3） 预埋件及预留孔符合设计要求，预埋件应牢固；（4） 门窗安装完毕。4.2.2 基础型钢安装允许偏差符合下列规定：项 目允许偏差mm/mmm/全长不直度＜1＜5水平度＜1＜5位置误差及不平行度＜54.2.3 接线端子箱的安装（1）接线箱安装应...
