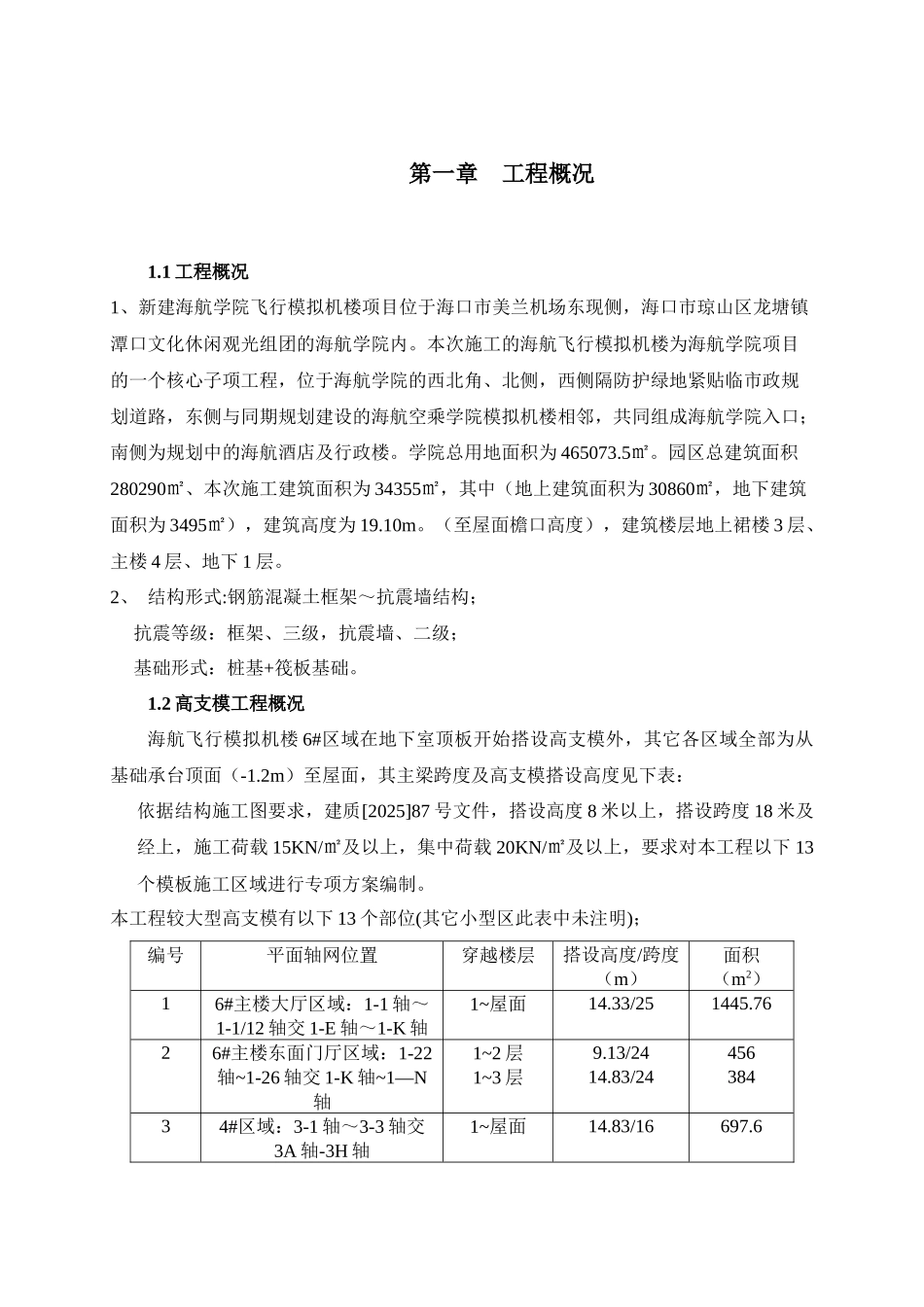

第一章 工程概况1.1 工程概况1、新建海航学院飞行模拟机楼项目位于海口市美兰机场东现侧，海口市琼山区龙塘镇潭口文化休闲观光组团的海航学院内。本次施工的海航飞行模拟机楼为海航学院项目的一个核心子项工程，位于海航学院的西北角、北侧，西侧隔防护绿地紧贴临市政规划道路，东侧与同期规划建设的海航空乘学院模拟机楼相邻，共同组成海航学院入口；南侧为规划中的海航酒店及行政楼。学院总用地面积为 465073.5㎡。园区总建筑面积280290㎡、本次施工建筑面积为 34355㎡，其中（地上建筑面积为 30860㎡，地下建筑面积为 3495㎡），建筑高度为 19.10m。（至屋面檐口高度），建筑楼层地上裙楼 3 层、主楼 4 层、地下 1 层。2、 结构形式:钢筋混凝土框架～抗震墙结构； 抗震等级：框架、三级，抗震墙、二级； 基础形式：桩基+筏板基础。1.2 高支模工程概况海航飞行模拟机楼 6#区域在地下室顶板开始搭设高支模外，其它各区域全部为从基础承台顶面（-1.2m）至屋面，其主梁跨度及高支模搭设高度见下表：依据结构施工图要求，建质[2025]87 号文件，搭设高度 8 米以上，搭设跨度 18 米及经上，施工荷载 15KN/㎡及以上，集中荷载 20KN/㎡及以上，要求对本工程以下 13个模板施工区域进行专项方案编制。本工程较大型高支模有以下 13 个部位(其它小型区此表中未注明)；编号平面轴网位置穿越楼层搭设高度/跨度（m）面积（m2）16#主楼大厅区域：1-1 轴～1-1/12 轴交 1-E 轴～1-K 轴1~屋面14.33/251445.7626#主楼东面门厅区域：1-22轴~1-26 轴交 1-K 轴~1—N轴1~2 层1~3 层9.13/2414.83/2445638434#区域：3-1 轴～3-3 轴交3A 轴-3H 轴1~屋面14.83/16697.6Cctv644#区域：3-4 轴～3-6 轴交3A 轴～3H 轴1~屋面14.83/16697.655#区域：1-21 轴～1-24 轴交1-A 轴～1-G 轴1～屋面14.83/16475.265#区域：1-25 轴～1-27 轴交1-A 轴～1-G 轴1~屋面14.83/16475.271#区域：1-3 轴～1-7 轴交1-G1 轴～1-R 轴1~屋面14.83/16697.681#区域 1-9 轴～1-12 轴交 1-G1 轴～1-R 轴1～屋面14.83/16697.692#区域：2-1 轴～2-3 轴交2-J 轴～2-B 轴1～屋面14.83/16697.6102#区域：2-4 轴～2-6 轴交2-J 轴～2-B 轴1～屋面14.83/16697.6116#区域：1-21 轴～1-24 轴交1-D1 轴～1-T 轴1～屋面14.83/16475.2126#区域：1-25 轴～1-27 轴交1-D1 轴～1-T 轴1～屋面14.83/16475.2131-2 轴～1-4 轴、1-12 轴～1-...
