消防管道试压及安装方案p

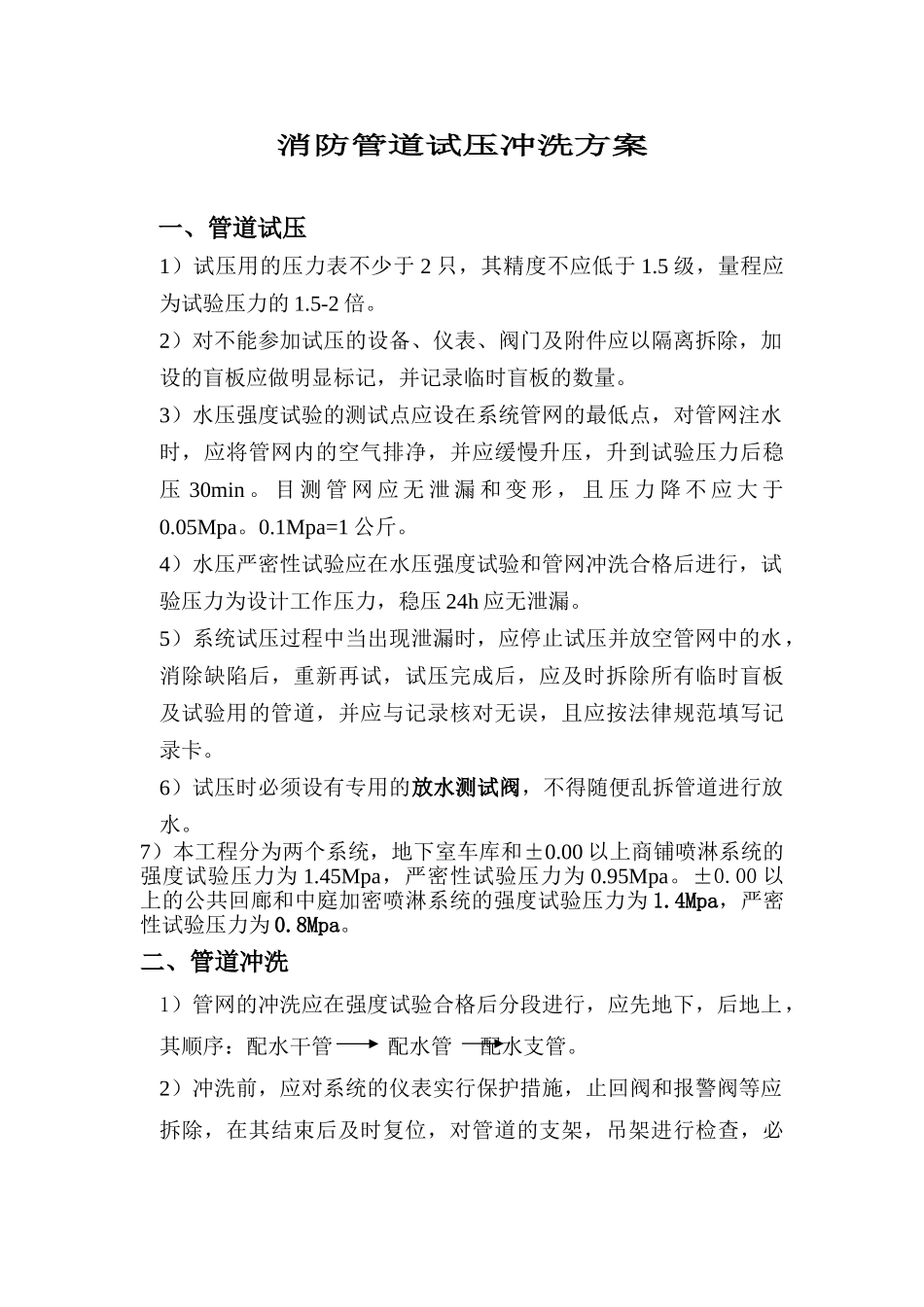

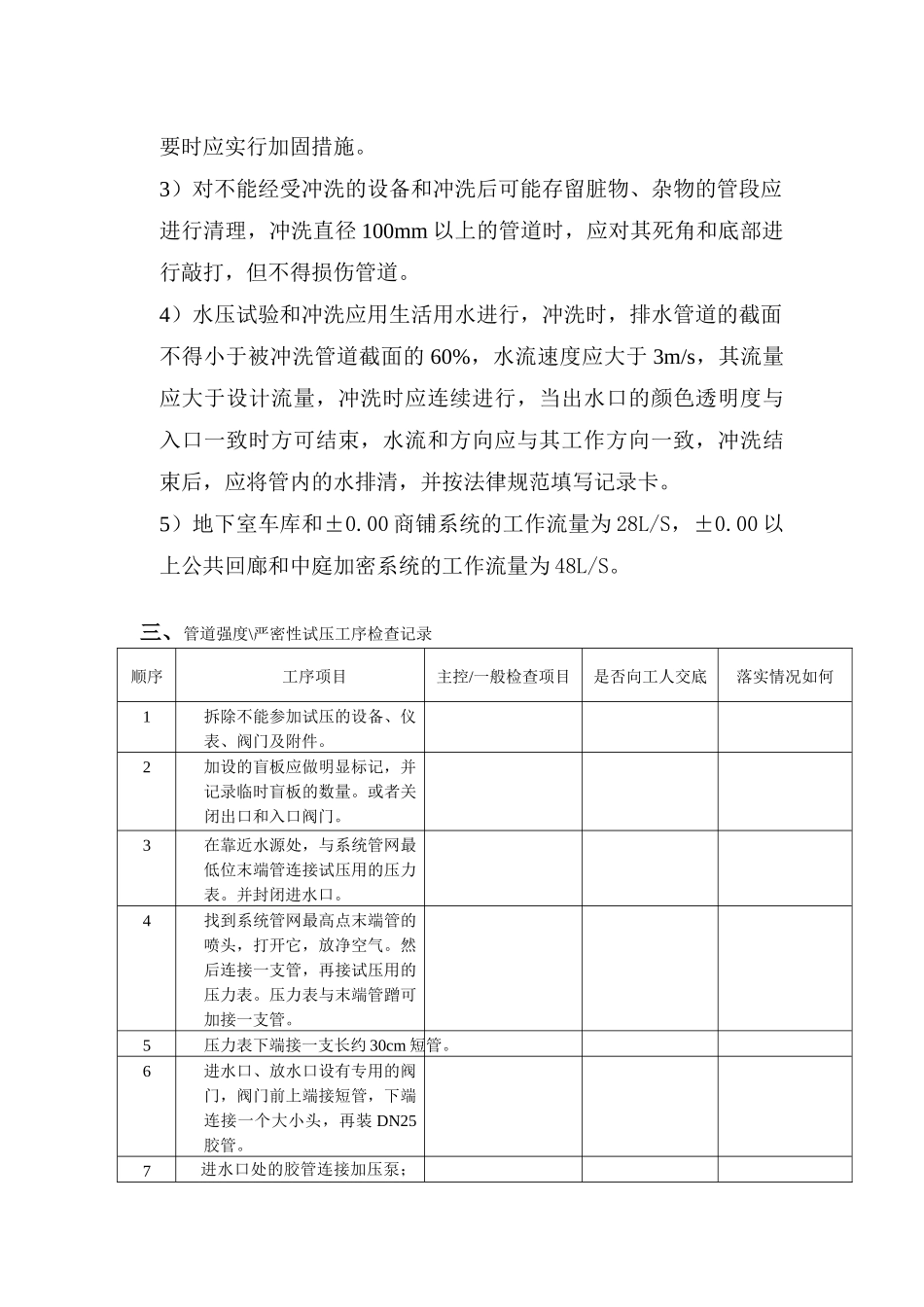

消防管道试压冲洗方案一、管道试压1）试压用的压力表不少于 2 只，其精度不应低于 1.5 级，量程应为试验压力的 1.5-2 倍。2）对不能参加试压的设备、仪表、阀门及附件应以隔离拆除，加设的盲板应做明显标记，并记录临时盲板的数量。3）水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将管网内的空气排净，并应缓慢升压，升到试验压力后稳压 30min 。 目 测 管 网 应 无 泄 漏 和 变 形 ， 且 压 力 降 不 应 大 于0.05Mpa。0.1Mpa=1 公斤。4）水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压 24h 应无泄漏。5）系统试压过程中当出现泄漏时，应停止试压并放空管网中的水，消除缺陷后，重新再试，试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按法律规范填写记录卡。6）试压时必须设有专用的放水测试阀，不得随便乱拆管道进行放水。7）本工程分为两个系统，地下室车库和±0.00 以上商铺喷淋系统的强度试验压力为 1.45Mpa，严密性试验压力为 0.95Mpa。±0.00 以上的公共回廊和中庭加密喷淋系统的强度试验压力为 1.4Mpa，严密性试验压力为 0.8Mpa。二、管道冲洗1）管网的冲洗应在强度试验合格后分段进行，应先地下，后地上，其顺序：配水干管 配水管 配水支管。 2）冲洗前，应对系统的仪表实行保护措施，止回阀和报警阀等应拆除，在其结束后及时复位，对管道的支架，吊架进行检查，必要时应实行加固措施。3）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段应进行清理，冲洗直径 100mm 以上的管道时，应对其死角和底部进行敲打，但不得损伤管道。4）水压试验和冲洗应用生活用水进行，冲洗时，排水管道的截面不得小于被冲洗管道截面的 60%，水流速度应大于 3m/s，其流量应大于设计流量，冲洗时应连续进行，当出水口的颜色透明度与入口一致时方可结束，水流和方向应与其工作方向一致，冲洗结束后，应将管内的水排清，并按法律规范填写记录卡。5）地下室车库和±0.00 商铺系统的工作流量为 28L/S，±0.00 以上公共回廊和中庭加密系统的工作流量为 48L/S。三、管道强度\严密性试压工序检查记录顺序工序项目主控/一般检查项目是否向工人交底落实情况如何1拆除不能参加试压的设备、仪表、阀门及附件。 2加设的盲板应做明显标记，并记录临时盲板的数量。或者关闭出口和入口阀门。3在靠近水源处，与系统管网最低位...
