液化气施工方案VIP专享

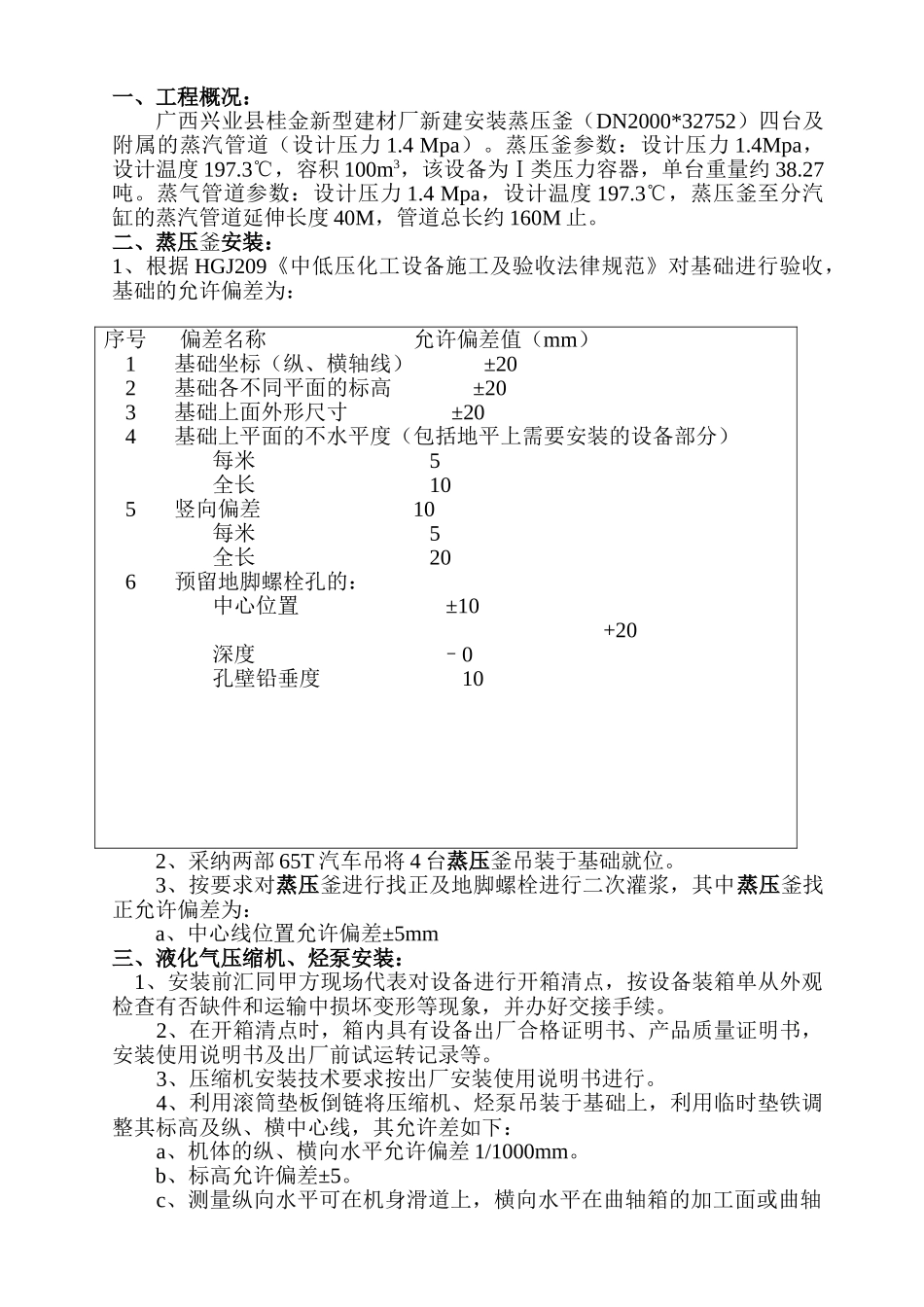

一、工程概况：广西兴业县桂金新型建材厂新建安装蒸压釜（DN2000*32752）四台及附属的蒸汽管道（设计压力 1.4 Mpa）。蒸压釜参数：设计压力 1.4Mpa，设计温度 197.3℃，容积 100m3，该设备为Ⅰ类压力容器，单台重量约 38.27吨。蒸气管道参数：设计压力 1.4 Mpa，设计温度 197.3℃，蒸压釜至分汽缸的蒸汽管道延伸长度 40M，管道总长约 160M 止。二、蒸压釜安装：1、根据 HGJ209《中低压化工设备施工及验收法律规范》对基础进行验收，基础的允许偏差为：序号 偏差名称 允许偏差值（mm）1 基础坐标（纵、横轴线） ±202 基础各不同平面的标高 ±203 基础上面外形尺寸 ±204 基础上平面的不水平度（包括地平上需要安装的设备部分）每米 5全长 105 竖向偏差 10每米 5全长 206 预留地脚螺栓孔的：中心位置 ±10+20深度 –0孔壁铅垂度 102、采纳两部 65T 汽车吊将 4 台蒸压釜吊装于基础就位。3、按要求对蒸压釜进行找正及地脚螺栓进行二次灌浆，其中蒸压釜找正允许偏差为：a、中心线位置允许偏差±5mm 三、液化气压缩机、烃泵安装： 1、安装前汇同甲方现场代表对设备进行开箱清点，按设备装箱单从外观检查有否缺件和运输中损坏变形等现象，并办好交接手续。2、在开箱清点时，箱内具有设备出厂合格证明书、产品质量证明书，安装使用说明书及出厂前试运转记录等。3、压缩机安装技术要求按出厂安装使用说明书进行。4、利用滚筒垫板倒链将压缩机、烃泵吊装于基础上，利用临时垫铁调整其标高及纵、横中心线，其允许差如下：a、机体的纵、横向水平允许偏差 1/1000mm。b、标高允许偏差±5。c、测量纵向水平可在机身滑道上，横向水平在曲轴箱的加工面或曲轴轴承上。5、液化气压缩机和烃泵安装按 GB50275-98《压缩机、泵施工及验收法律规范》的要求进行施工。四、工艺管道安装：液化气管道采纳 GB8163 无缝钢管 20#，安装质量要求按设计图纸及国家标准《工业管道工程施工及验收法律规范 GB50235-97》，管道设计压力为 1.77Mpa，介质为石油液化气，属甲乙类危险管道，管道类别为 CC2。因此在安装工程中要特别注意管材、管件、阀门、组对焊接，静电接地等质量要求。（一）安装前检查工作管子、管件、阀门在安装前按设计要求核对其规格、材质、型号，并有出厂合格证或质量保证书；管子、管件在安装前应进行外观检查；管子无痕裂、缩孔、夹渣、拆迭，不超过管壁厚负偏差的锈蚀或凹陷，重皮等缺陷，并将管内清除洁净。阀...
