深圳平安金融中心结构方案比较分析报告

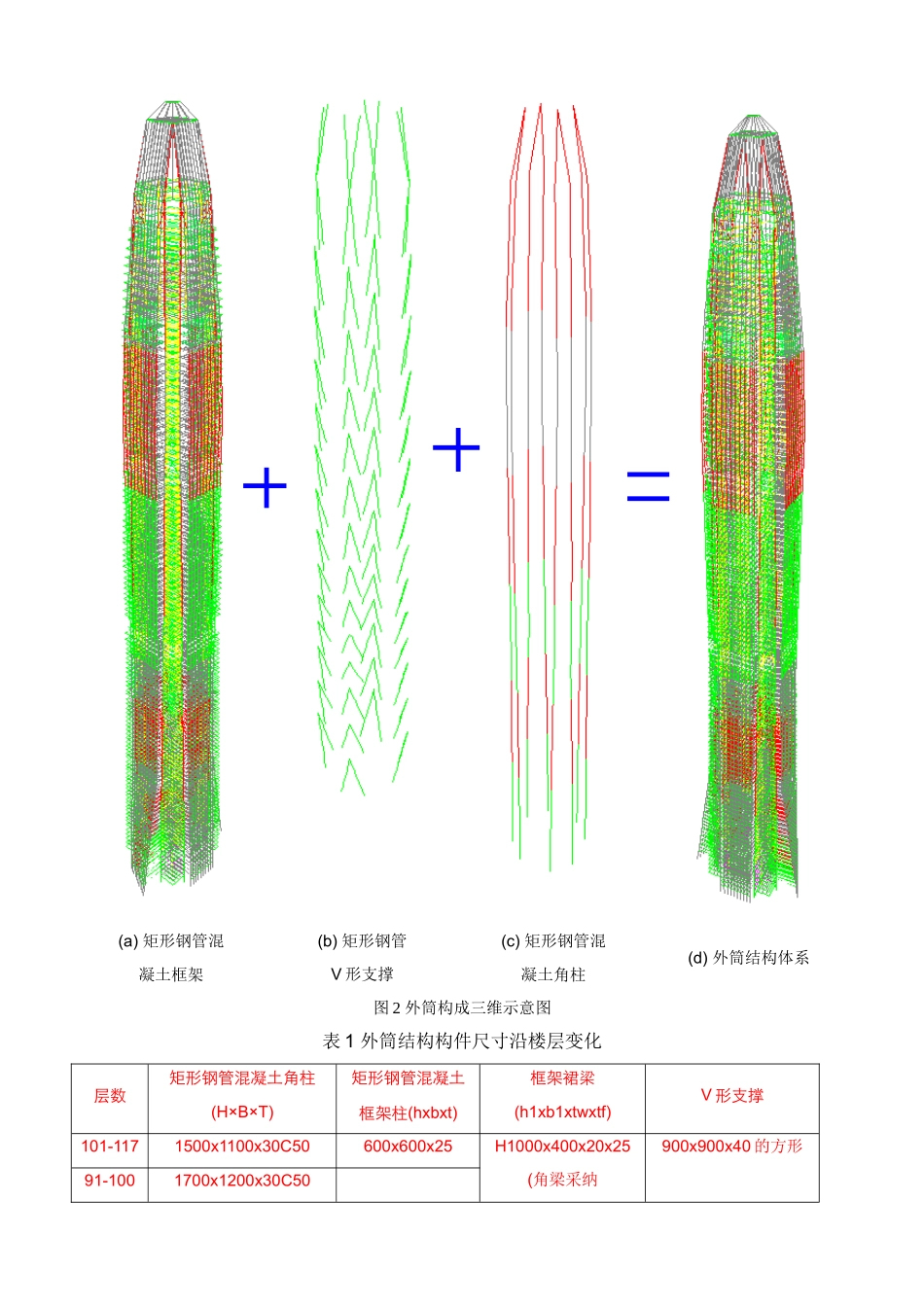

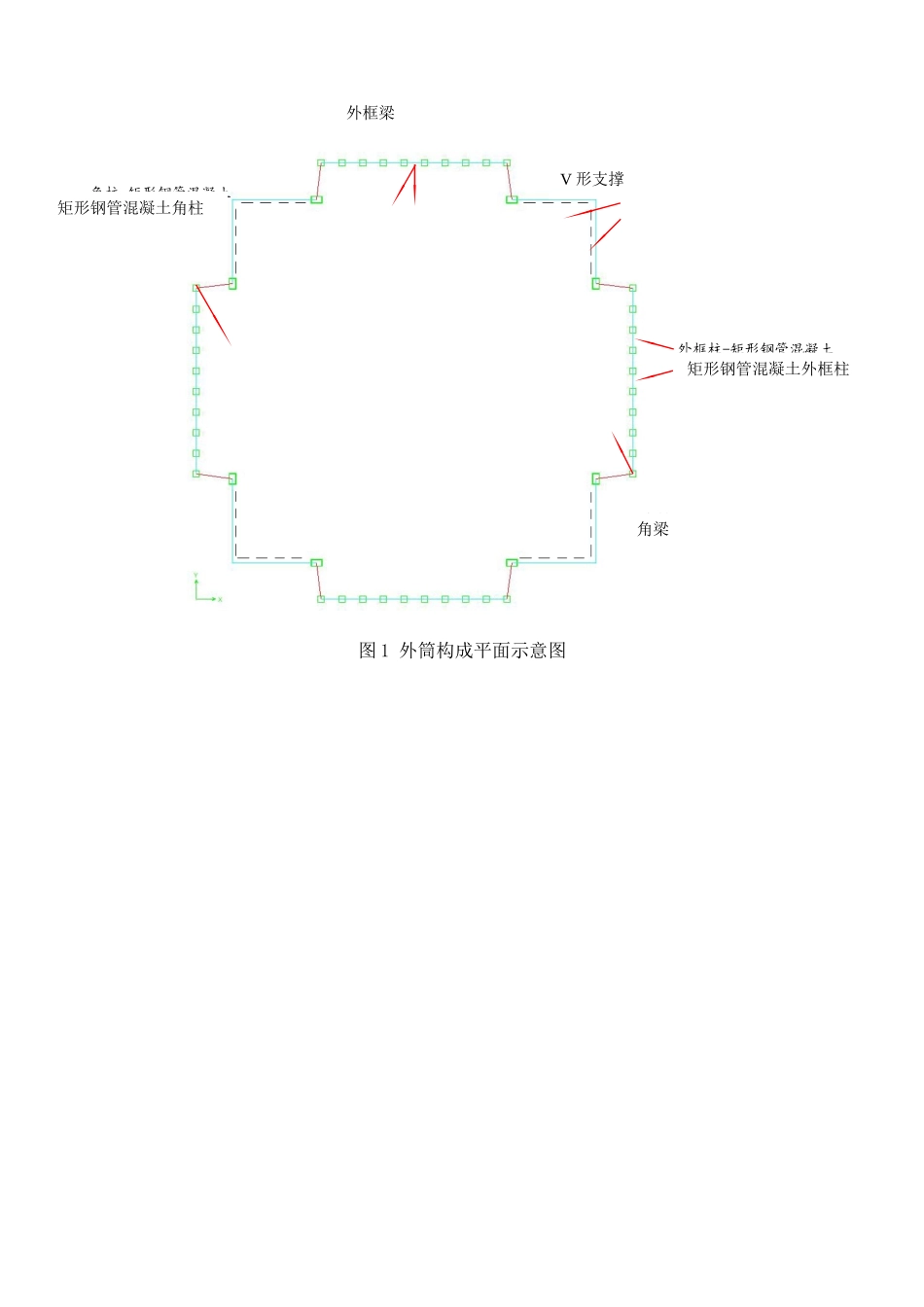

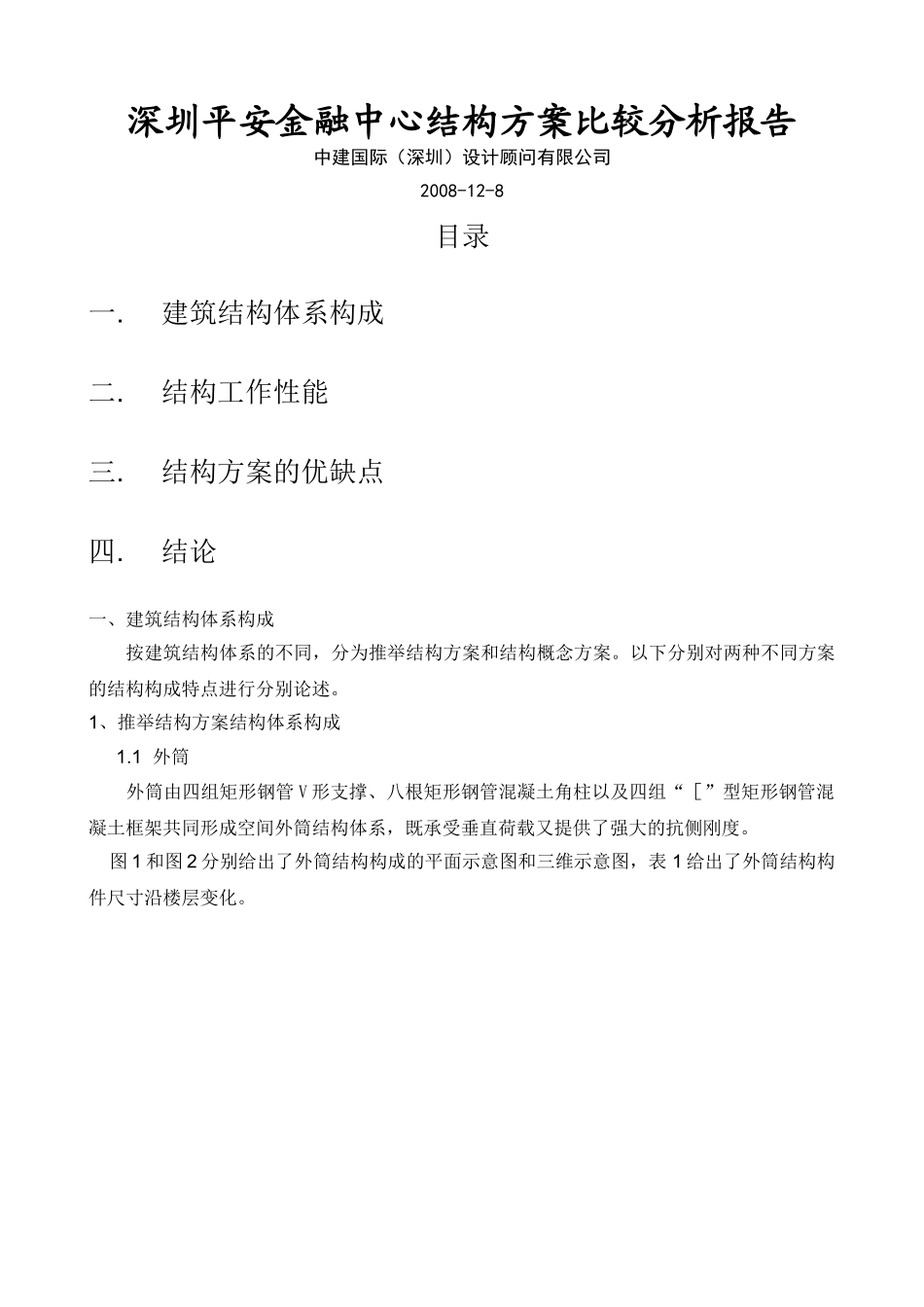

深圳平安金融中心结构方案比较分析报告中建国际（深圳）设计顾问有限公司2008-12-8目录一. 建筑结构体系构成二. 结构工作性能三. 结构方案的优缺点四. 结论一、建筑结构体系构成按建筑结构体系的不同，分为推举结构方案和结构概念方案。以下分别对两种不同方案的结构构成特点进行分别论述。1、推举结构方案结构体系构成1.1 外筒 外筒由四组矩形钢管 V 形支撑、八根矩形钢管混凝土角柱以及四组“［”型矩形钢管混凝土框架共同形成空间外筒结构体系，既承受垂直荷载又提供了强大的抗侧刚度。 图 1 和图 2 分别给出了外筒结构构成的平面示意图和三维示意图，表 1 给出了外筒结构构件尺寸沿楼层变化。外框梁HN1000X400X20X24角柱-矩形钢管混凝土2500X2000X50C80V形支撑TUBE900X40角梁TUBE900X48外框柱-矩形钢管混凝土900X900X50C80图 1 外筒构成平面示意图角梁矩形钢管混凝土外框柱V 形支撑外框梁矩形钢管混凝土角柱(a) 矩形钢管混凝土框架(b) 矩形钢管V 形支撑(c) 矩形钢管混凝土角柱(d) 外筒结构体系图 2 外筒构成三维示意图表 1 外筒结构构件尺寸沿楼层变化层数矩形钢管混凝土角柱(H×B×T)矩形钢管混凝土框架柱(hxbxt)框架裙梁(h1xb1xtwxtf)V 形支撑101-1171500x1100x30C50600x600x25H1000x400x20x25(角梁采纳900x900x40 的方形91-1001700x1200x30C50900x900x50 的方形钢管截面)钢管截面81-901800x1400x35C50700x700x3071-802000x1500x40C6061-702100x1700x40C60800x800x3551-602200x1900x40C6041-502300x2000x40C7031-402300x2000x45C70900x900x4021-302400x2000x45C7011-202500x2000x45C801-102500x2000x50C80900x900x50 注：H×B×TC**——矩形钢管混凝土角柱截面长边边长×短边边长 x 钢管壁厚(混凝土强度等级) hxbxt——矩形钢管混凝土框架柱截面长边边长×短边边长 x 钢管壁厚 h1xb1xtwxtf——H 形框架裙梁的截面高度×截面宽度×腹板厚度×翼缘厚度1.2 内筒 内筒由在四角及门洞口设置型钢的现浇钢筋混凝土剪力墙组成（如图 3）。通过在内筒关键受力部位设置型钢，改善了内筒的工作性能。内筒门洞处采纳 800mm 高的连梁，其跨高比在 L/3~L/5 之间，这些跨高比较大的连梁在罕遇地震下呈现弯曲破坏，可改善整体结构的延性性能。增加内筒外侧墙体厚度，减小内侧墙体厚度即在获得较大的结构抗侧刚度又有效减少结构墙体占用的使用空间，且随着楼层墙厚逐渐减小，尽可能为建筑提供更多的有效使用空间...
