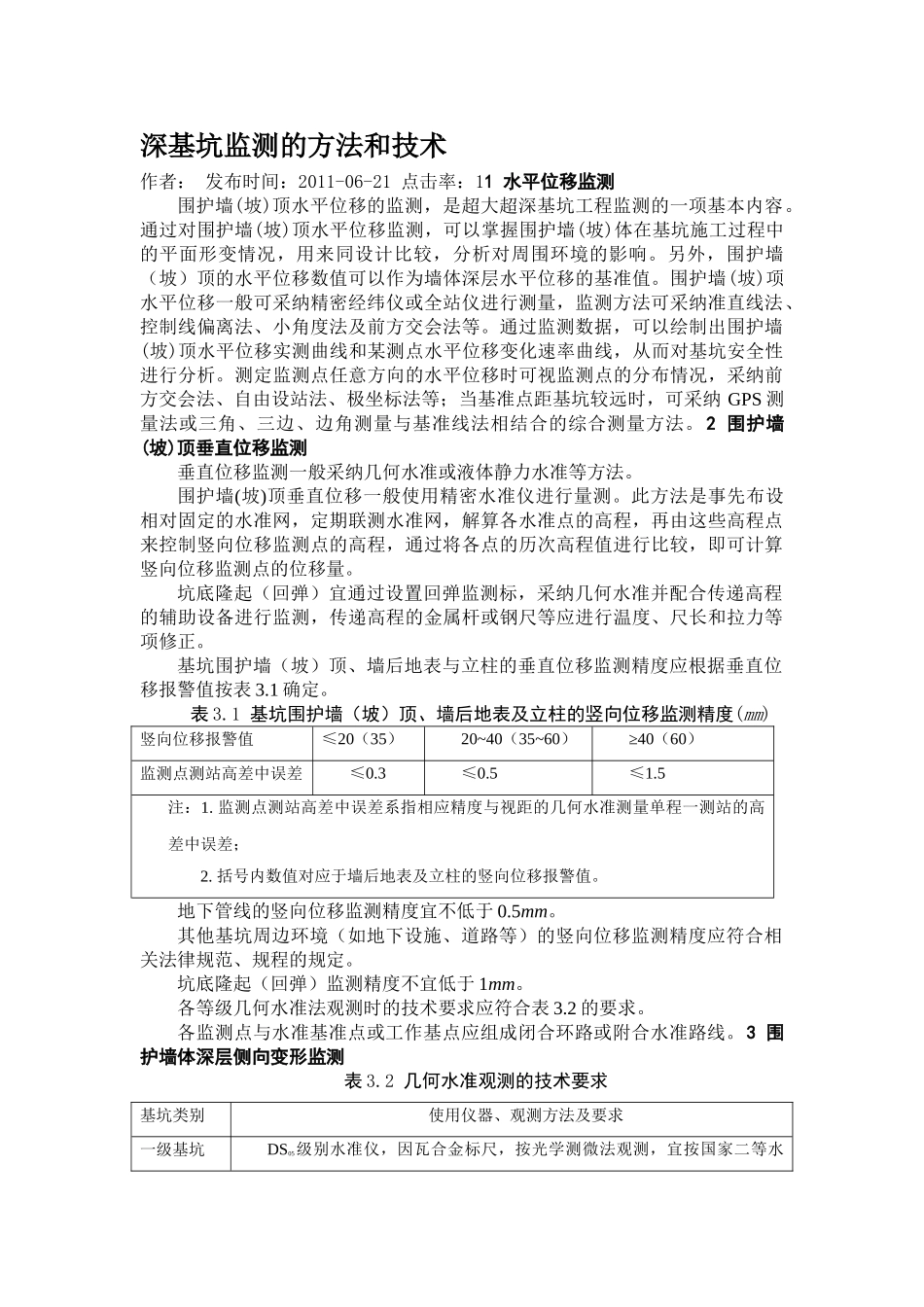

深基坑监测的方法和技术作者： 发布时间：2011-06-21 点击率：11 水平位移监测围护墙(坡)顶水平位移的监测，是超大超深基坑工程监测的一项基本内容。通过对围护墙(坡)顶水平位移监测，可以掌握围护墙(坡)体在基坑施工过程中的平面形变情况，用来同设计比较，分析对周围环境的影响。另外，围护墙（坡）顶的水平位移数值可以作为墙体深层水平位移的基准值。围护墙(坡)项水平位移一般可采纳精密经纬仪或全站仪进行测量，监测方法可采纳准直线法、控制线偏离法、小角度法及前方交会法等。通过监测数据，可以绘制出围护墙(坡)顶水平位移实测曲线和某测点水平位移变化速率曲线，从而对基坑安全性进行分析。测定监测点任意方向的水平位移时可视监测点的分布情况，采纳前方交会法、自由设站法、极坐标法等；当基准点距基坑较远时，可采纳 GPS 测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。 2 围护墙(坡)顶垂直位移监测垂直位移监测一般采纳几何水准或液体静力水准等方法。围护墙(坡)顶垂直位移一般使用精密水准仪进行量测。此方法是事先布设相对固定的水准网，定期联测水准网，解算各水准点的高程，再由这些高程点来控制竖向位移监测点的高程，通过将各点的历次高程值进行比较，即可计算竖向位移监测点的位移量。坑底隆起（回弹）宜通过设置回弹监测标，采纳几何水准并配合传递高程的辅助设备进行监测，传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。基坑围护墙（坡）顶、墙后地表与立柱的垂直位移监测精度应根据垂直位移报警值按表 3.1 确定。表 3.1 基坑围护墙（坡）顶、墙后地表及立柱的竖向位移监测精度(mm)竖向位移报警值≤20（35）20~40（35~60）≥40（60）监测点测站高差中误差≤0.3≤0.5≤1.5注：1. 监测点测站高差中误差系指相应精度与视距的几何水准测量单程一测站的高差中误差； 2. 括号内数值对应于墙后地表及立柱的竖向位移报警值。地下管线的竖向位移监测精度宜不低于 0.5mm。其他基坑周边环境（如地下设施、道路等）的竖向位移监测精度应符合相关法律规范、规程的规定。坑底隆起（回弹）监测精度不宜低于 1mm。各等级几何水准法观测时的技术要求应符合表 3.2 的要求。各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。3 围护墙体深层侧向变形监测表 3.2 几何水准观测的技术要求基坑类别使用仪器、观测方法及要求一级基坑DS05级别水准仪，因瓦合金标尺，按光学测微法观测，...
