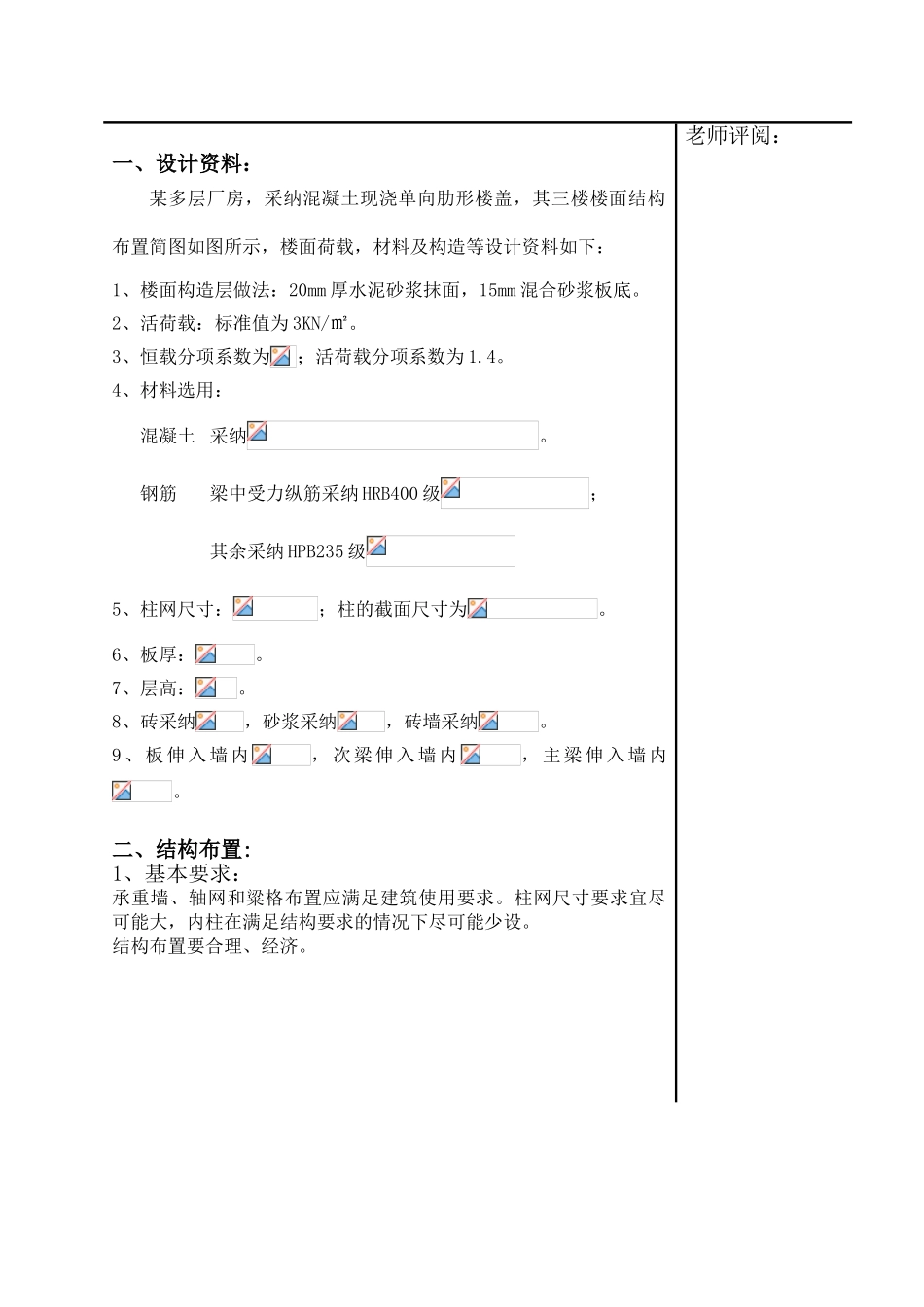

课 程 设 计 用 纸一、设计资料：某多层厂房，采纳混凝土现浇单向肋形楼盖，其三楼楼面结构布置简图如图所示，楼面荷载，材料及构造等设计资料如下：1、楼面构造层做法：20mm 厚水泥砂浆抹面，15mm 混合砂浆板底。2、活荷载：标准值为 3KN/㎡。3、恒载分项系数为；活荷载分项系数为 1.4。4、材料选用：混凝土 采纳。钢筋梁中受力纵筋采纳 HRB400 级；其余采纳 HPB235 级5、柱网尺寸：；柱的截面尺寸为。6、板厚：。7、层高：。8、砖采纳，砂浆采纳，砖墙采纳。9、板伸入墙内，次梁伸入墙内，主梁伸入墙内。二、结构布置:1、基本要求：承重墙、轴网和粱格布置应满足建筑使用要求。柱网尺寸要求宜尽可能大，内柱在满足结构要求的情况下尽可能少设。结构布置要合理、经济。老师评阅：课 程 设 计 用 纸2、板次梁、主梁截面尺寸确定：主梁和次梁的间距不宜过大，主梁的跨度一般为 ，次梁为。粱格布置要求规整，梁尽可能连续贯穿，板厚和梁的截面尺寸尽可能统一。在较大孔洞四周、非轻质隔墙下和较重设备下应设置梁。板厚尽可能接近构造要求的最小板厚。板的跨度一般为，常用跨度为左右。主梁一般沿房屋横向布置，并与住构成平面的框架，内框架与纵向的次梁形成空间结构。当横向柱距大于纵向柱距较多时，也可沿纵向布置主梁。3、楼面结构布置图（图 1）: 老师评阅：课 程 设 计 用 纸三、板的设计1、板尺寸支承情况及计算简图如下图（图 2）：老师评阅：2、板上荷载计算:恒载标准值20mm 水泥砂浆抹面 120mm 钢筋混凝土板 15mm 板底混合砂浆 线恒载设计值线活载设计值合计 即每米板 =3、内力计算:计算跨度边跨 取。中间跨 计算跨度差，说明均可按等跨连续板计算内力。连续板各截面的弯矩计算见下表 2。表 2：连续板各截面弯矩计算截 面边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座弯矩计算系数 α1/11-1/111/16-1/144.17-4.172.87-3.28课 程 设 计 用 纸老师评阅：课 程 设 计 用 纸4、板的配筋计算及构造：连续板各截面的配筋计算见下表 3。表 3：连续板各截面配筋计算板带部位截面边区板带（①～②，⑤～⑥轴线相同）中间区板带（②～⑤相同）边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座4.17-4.172.87-3.284.17-4.172.3-2.620.0430.0430.030.0340.0430.0430.0240.0270.0440.0440.030.0350.0440.0440.0240.0272...
