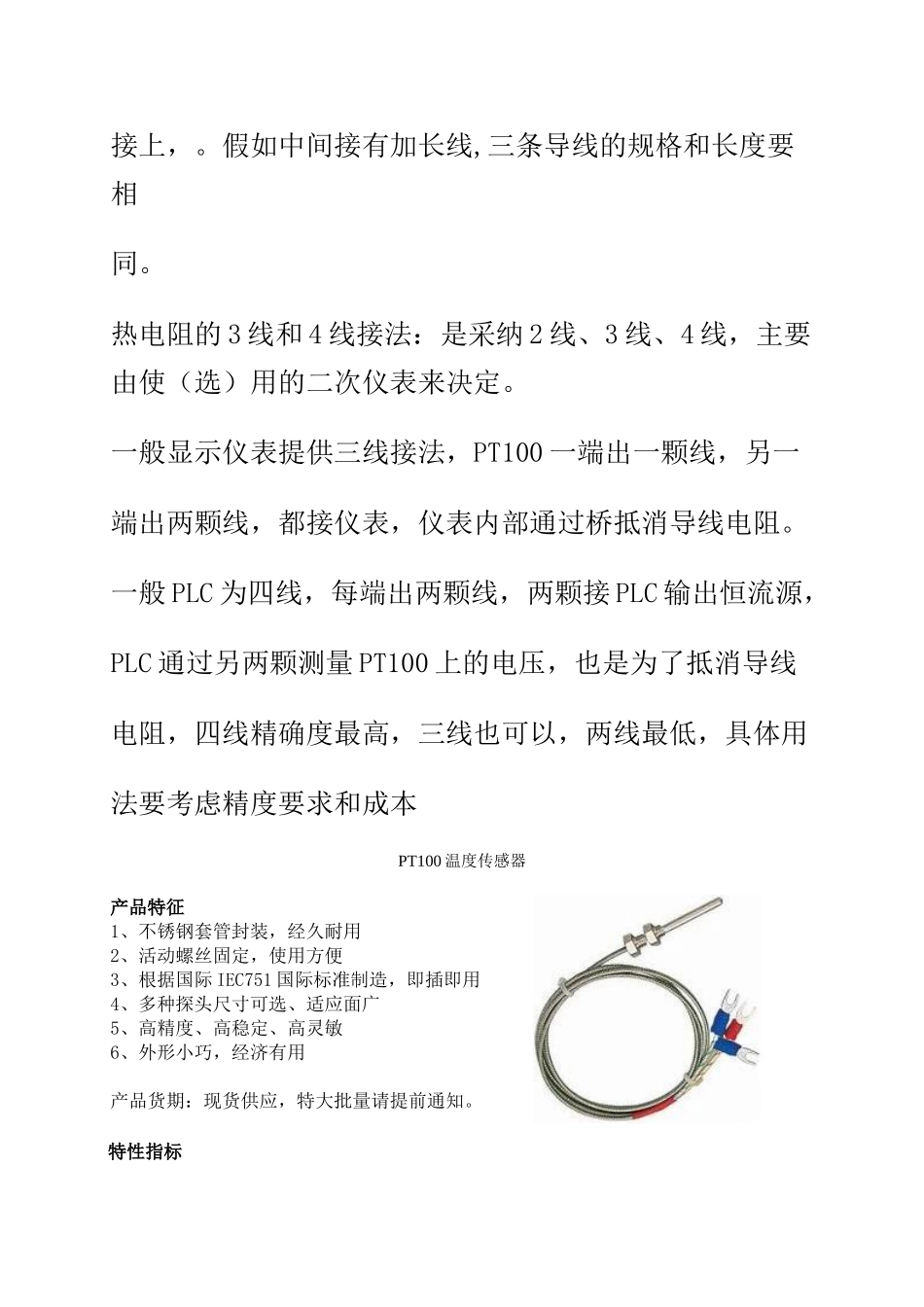

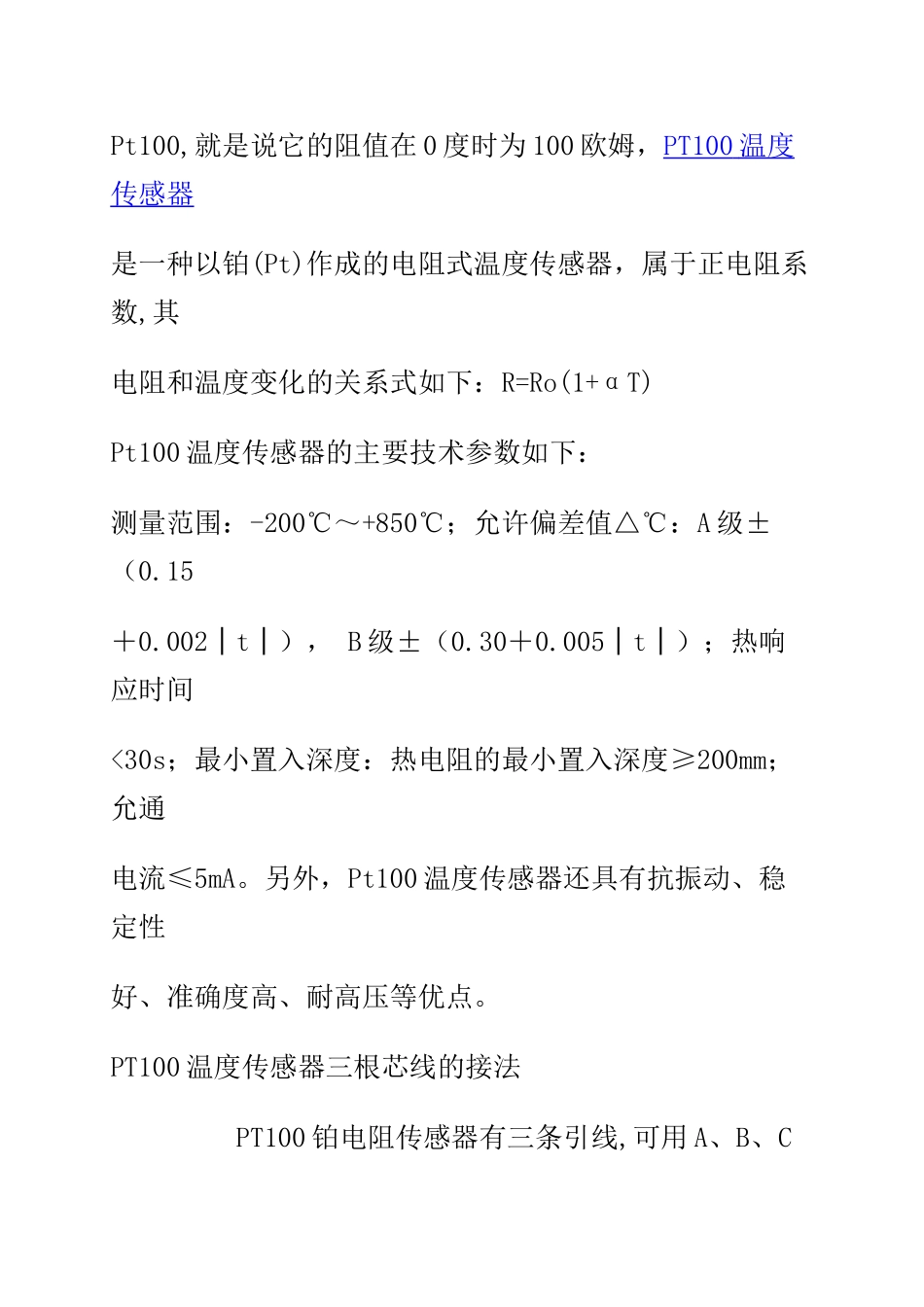

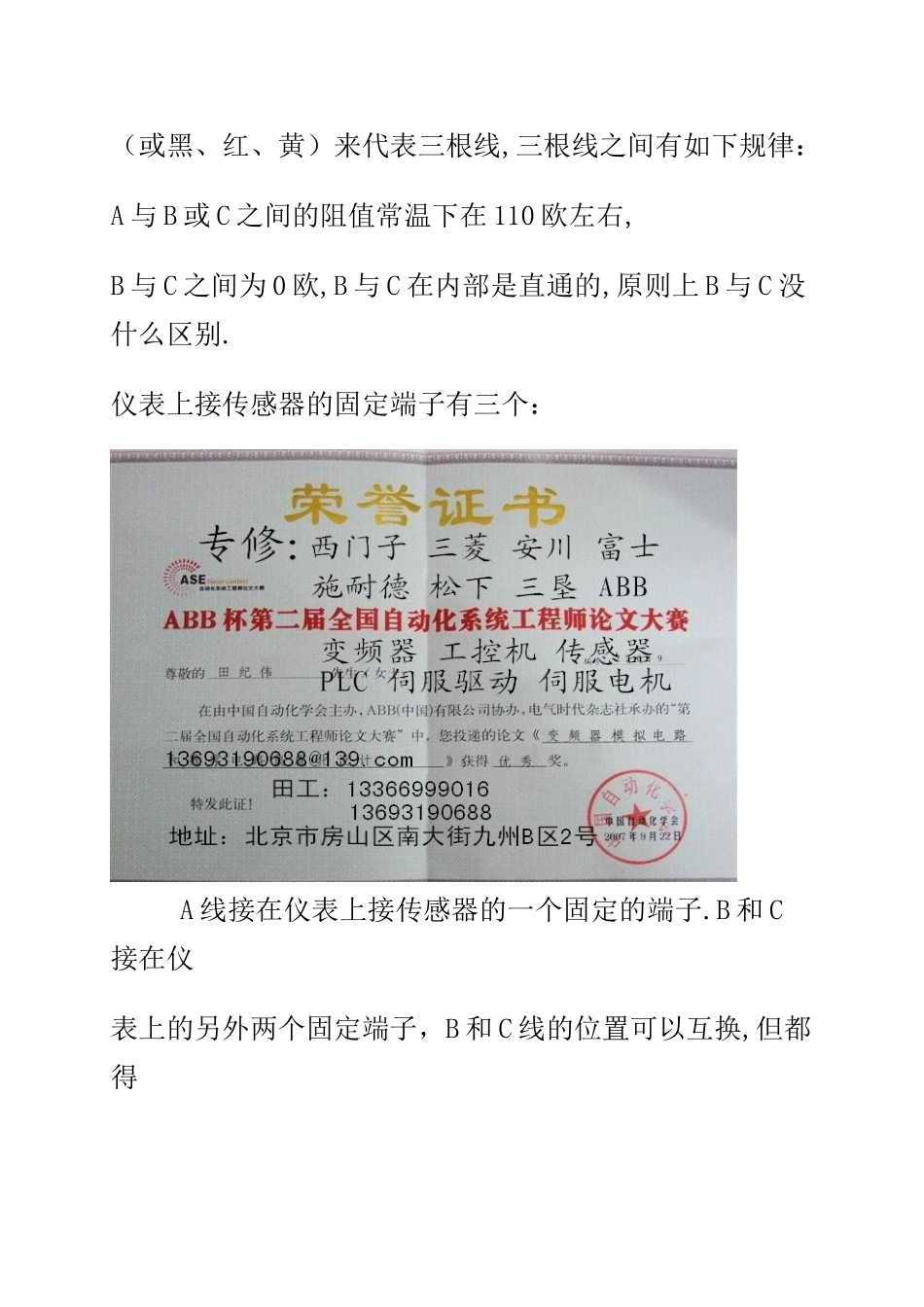

Pt100,就是说它的阻值在 0 度时为 100 欧姆，PT100 温度 传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。 PT100 温度传感器三根芯线的接法 PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别. 仪表上接传感器的固定端子有三个： A 线接在仪表上接传感器的一个固定的端子.B 和 C接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换,但都得接上，。假如中间接有加长线,三条导线的规格和长度要相同。热电阻的 3 线和 4 线接法：是采纳 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本PT100 温度传感器产品特征1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、根据国际 IEC751 国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济有用产品货期：现货供应，特大批量请提前通知。特性指标●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm●电阻变化:0.3851Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0●引线长度:一般 2 米，可订制长度（专用引线）●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT（铂） PT100 温度传感器采纳三线式接法的原因：PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为 0.3851Ω/℃。由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采纳三线式接法可消除引线线路电阻带来的测量误差，原理如下：PT100 引...
