湖南省某工程测量施工方案

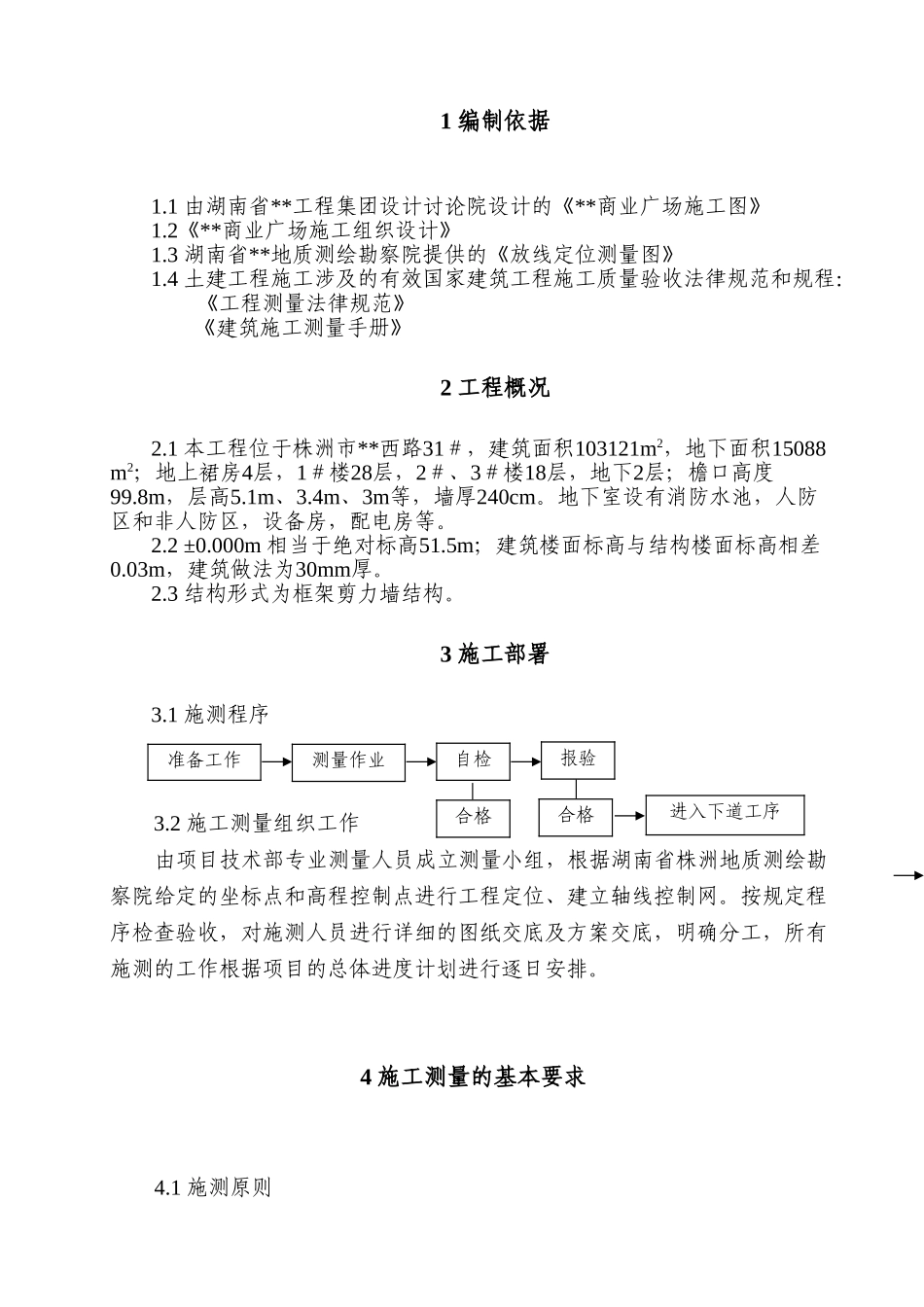

1 编制依据1.1 由湖南省**工程集团设计讨论院设计的《**商业广场施工图》1.2《**商业广场施工组织设计》1.3 湖南省**地质测绘勘察院提供的《放线定位测量图》 1.4 土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程：《工程测量法律规范》《建筑施工测量手册》2 工程概况2.1 本工程位于株洲市**西路31＃，建筑面积103121m2，地下面积15088 m2；地上裙房4层，1＃楼28层，2＃、3＃楼18层，地下2层；檐口高度 99.8m，层高5.1m、3.4m、3m等，墙厚240cm。地下室设有消防水池，人防区和非人防区，设备房，配电房等。2.2 ±0.000m 相当于绝对标高51.5m；建筑楼面标高与结构楼面标高相差 0.03m，建筑做法为30mm厚。2.3 结构形式为框架剪力墙结构。3 施工部署3.1 施测程序 3.2 施工测量组织工作 由项目技术部专业测量人员成立测量小组，根据湖南省株洲地质测绘勘察院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作根据项目的总体进度计划进行逐日安排。4 施工测量的基本要求4.1 施测原则准备工作测量作业自检报验合格合格进入下道工序4.1.1 严格执行测量法律规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2 必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3 定位工作执行自检、互检合格后再报检的工作制度。4.1.4 测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工、省时、省费用。4.1.5 明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。4.2 准备工作4.2.1 全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层±0.000的绝对标高。在了解总图后仔细学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2.2 测量仪器的选用测量中所用的仪器和钢尺等器具，根据有关规定，送湖南省...
