湘潭万达B区水平防护施工方案

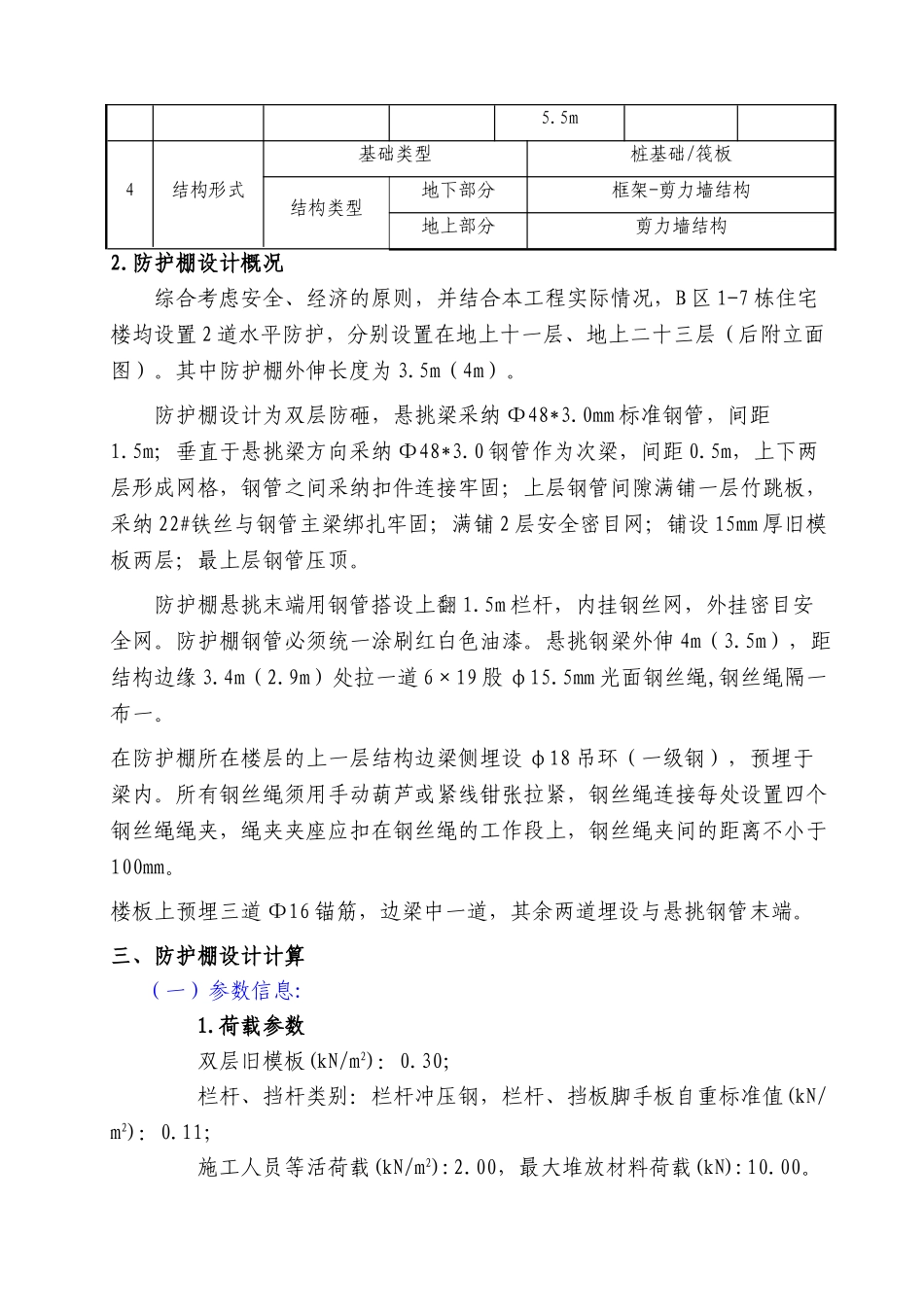

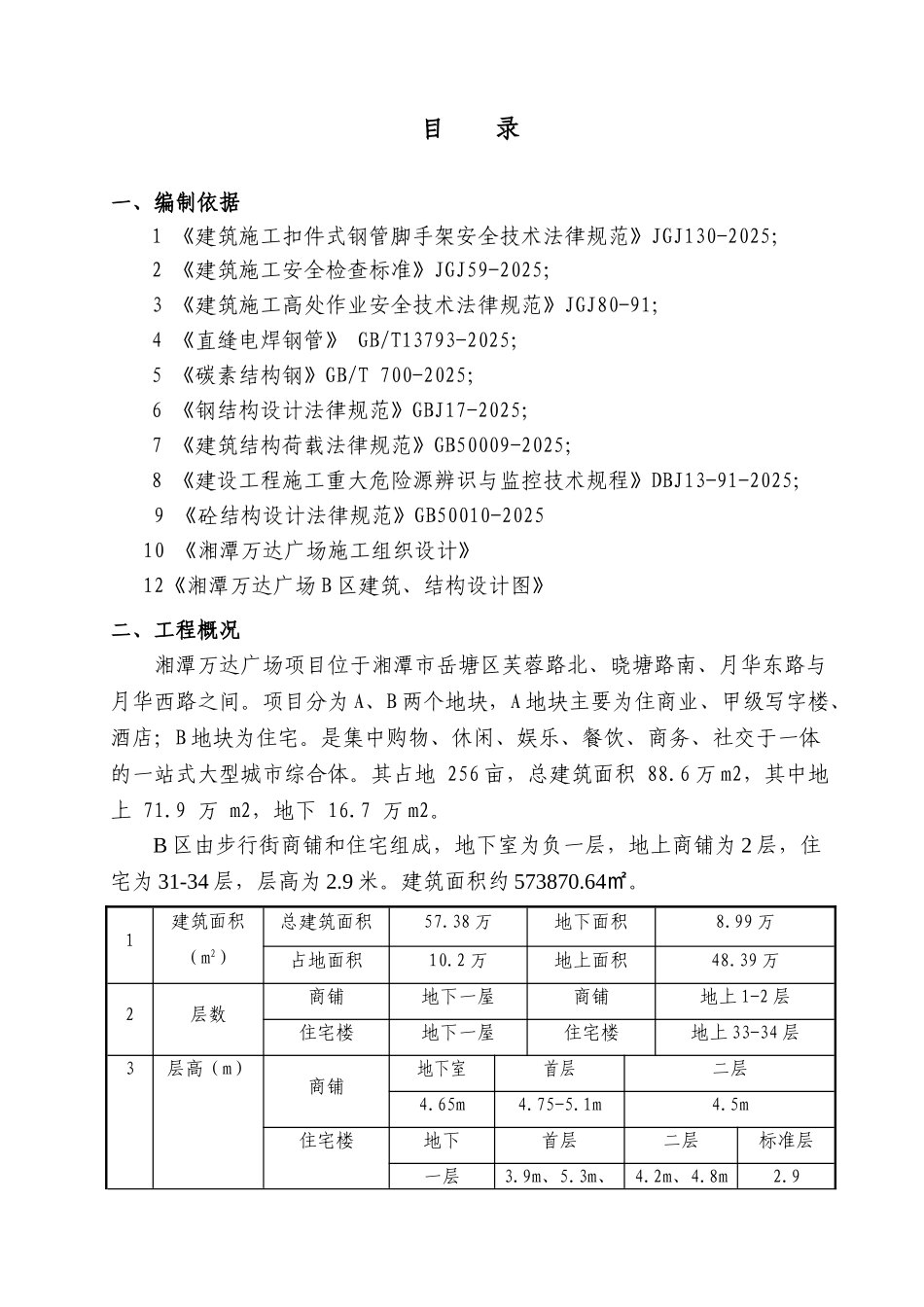

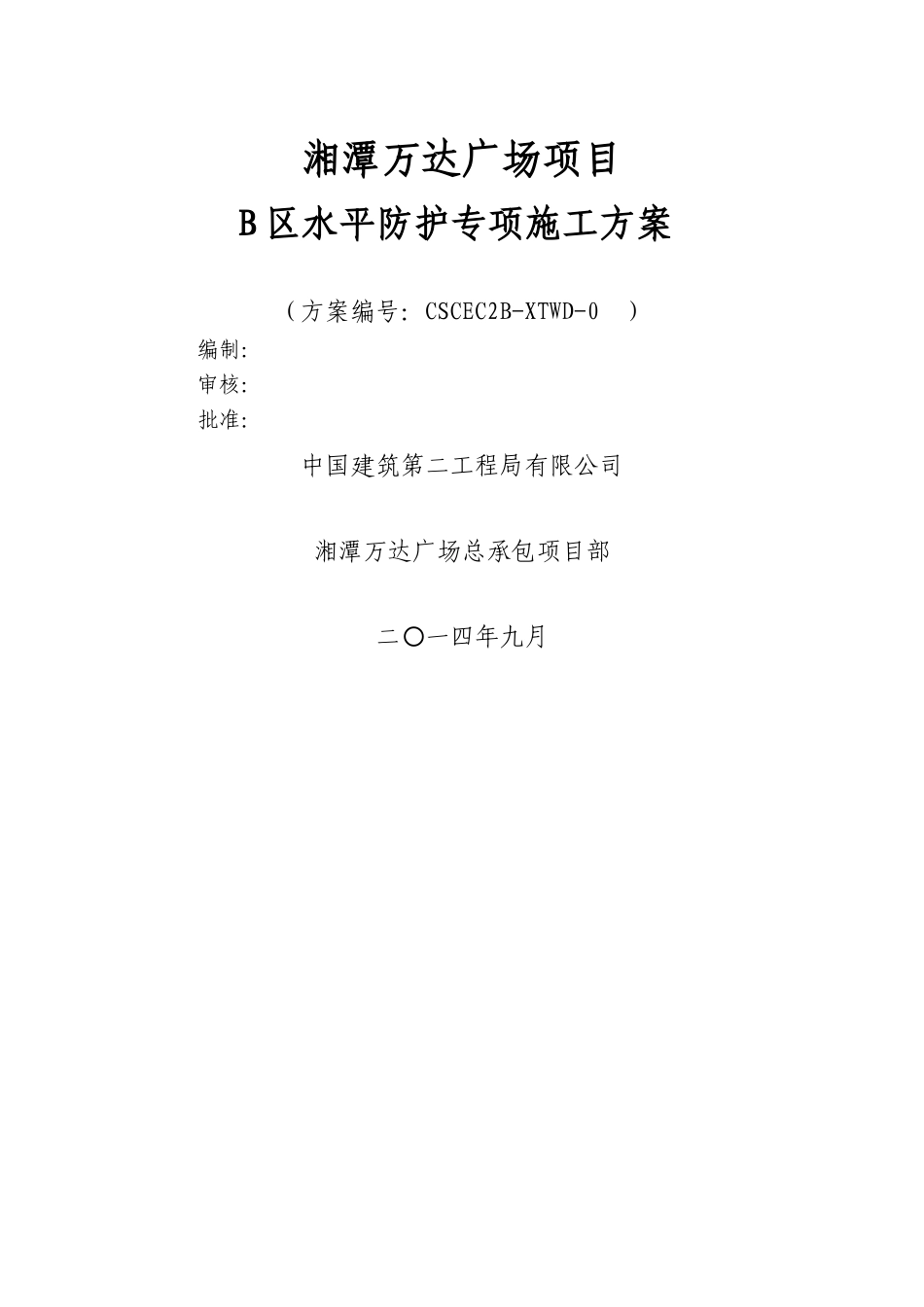

湘潭万达广场项目B 区水平防护专项施工方案（方案编号：CSCEC2B-XTWD-0 ）编制：审核：批准：中国建筑第二工程局有限公司湘潭万达广场总承包项目部二一四年九月〇 目 录 一、编制依据1 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025；2 《建筑施工安全检查标准》JGJ59-2025；3 《建筑施工高处作业安全技术法律规范》JGJ80-91；4 《直缝电焊钢管》 GB/T13793-2025；5 《碳素结构钢》GB/T 700-2025；6 《钢结构设计法律规范》GBJ17-2025；7 《建筑结构荷载法律规范》GB50009-2025；8 《建设工程施工重大危险源辨识与监控技术规程》DBJ13-91-2025； 9 《砼结构设计法律规范》GB50010-2025 10 《湘潭万达广场施工组织设计》 12《湘潭万达广场 B 区建筑、结构设计图》二、工程概况湘潭万达广场项目位于湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为 A、B 两个地块，A 地块主要为住商业、甲级写字楼、酒店；B 地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地 256 亩，总建筑面积 88.6 万 m2，其中地上 71.9 万 m2，地下 16.7 万 m2。 B 区由步行街商铺和住宅组成，地下室为负一层，地上商铺为 2 层，住宅为 31-34 层，层高为 2.9 米。建筑面积约 573870.64。㎡1建筑面积（m2）总建筑面积57.38 万地下面积8.99 万占地面积10.2 万地上面积48.39 万2层数商铺地下一屋商铺地上 1-2 层住宅楼地下一屋住宅楼地上 33-34 层3层高（m）商铺地下室首层二层4.65m4.75-5.1m4.5m住宅楼地下首层二层标准层一层3.9m、5.3m、4.2m、4.8m2.95.5m4结构形式基础类型桩基础/筏板结构类型地下部分框架-剪力墙结构地上部分剪力墙结构2.防护棚设计概况综合考虑安全、经济的原则，并结合本工程实际情况，B 区 1-7 栋住宅楼均设置 2 道水平防护，分别设置在地上十一层、地上二十三层（后附立面图）。其中防护棚外伸长度为 3.5m（4m）。防护棚设计为双层防砸，悬挑梁采纳 Φ48*3.0mm 标准钢管，间距1.5m；垂直于悬挑梁方向采纳 Φ48*3.0 钢管作为次梁，间距 0.5m，上下两层形成网格，钢管之间采纳扣件连接牢固；上层钢管间隙满铺一层竹跳板，采纳 22#铁丝与钢管主梁绑扎牢固；满铺 2 层安全密目网；铺设 15mm 厚旧模板两层；最上层钢管压顶。防护棚悬挑末端用钢管搭设上翻 1.5m 栏杆，内挂钢丝网，外挂密目安全网。防护棚钢...
