灌浆法帷幕止水设计与计算VIP专享

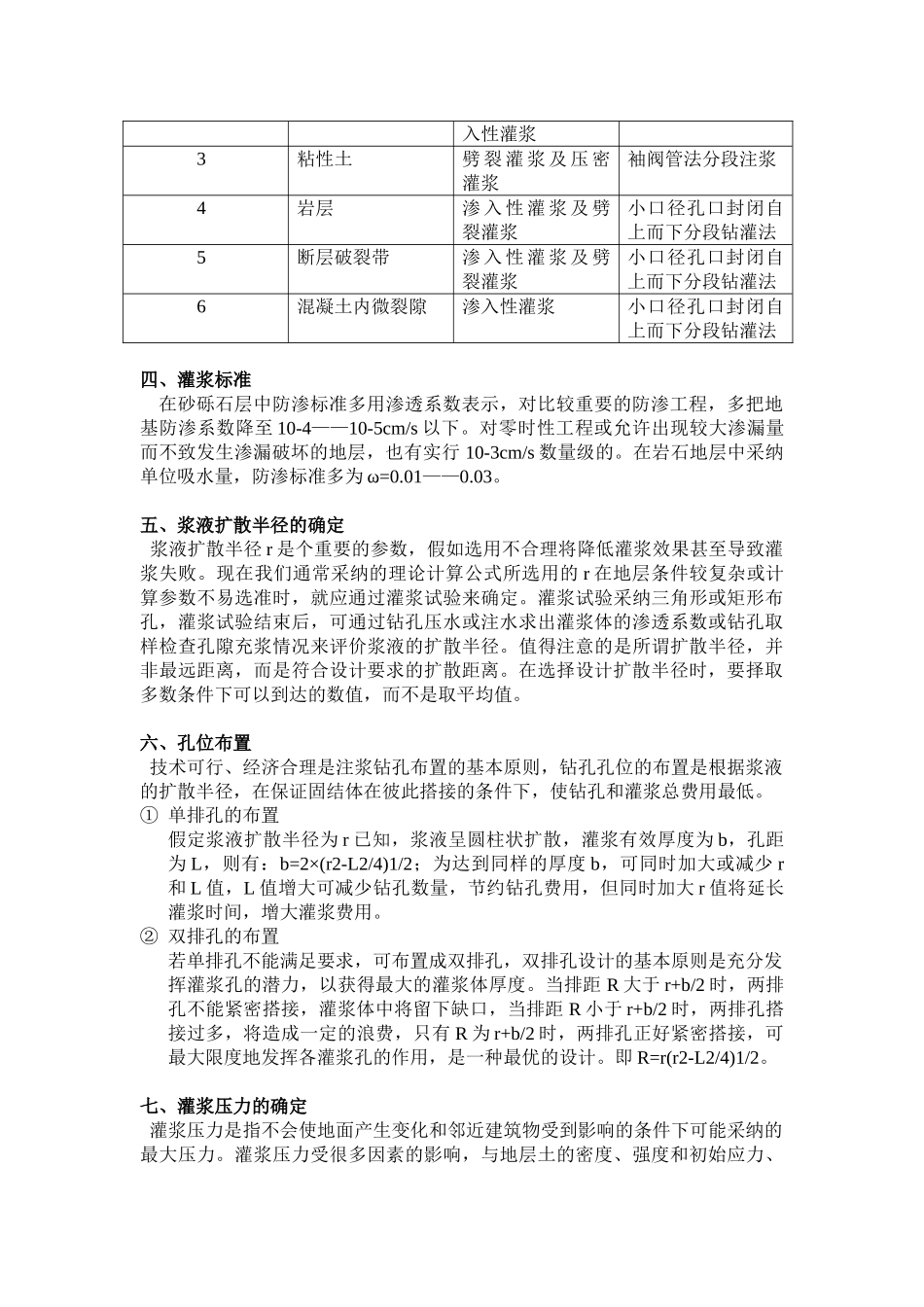

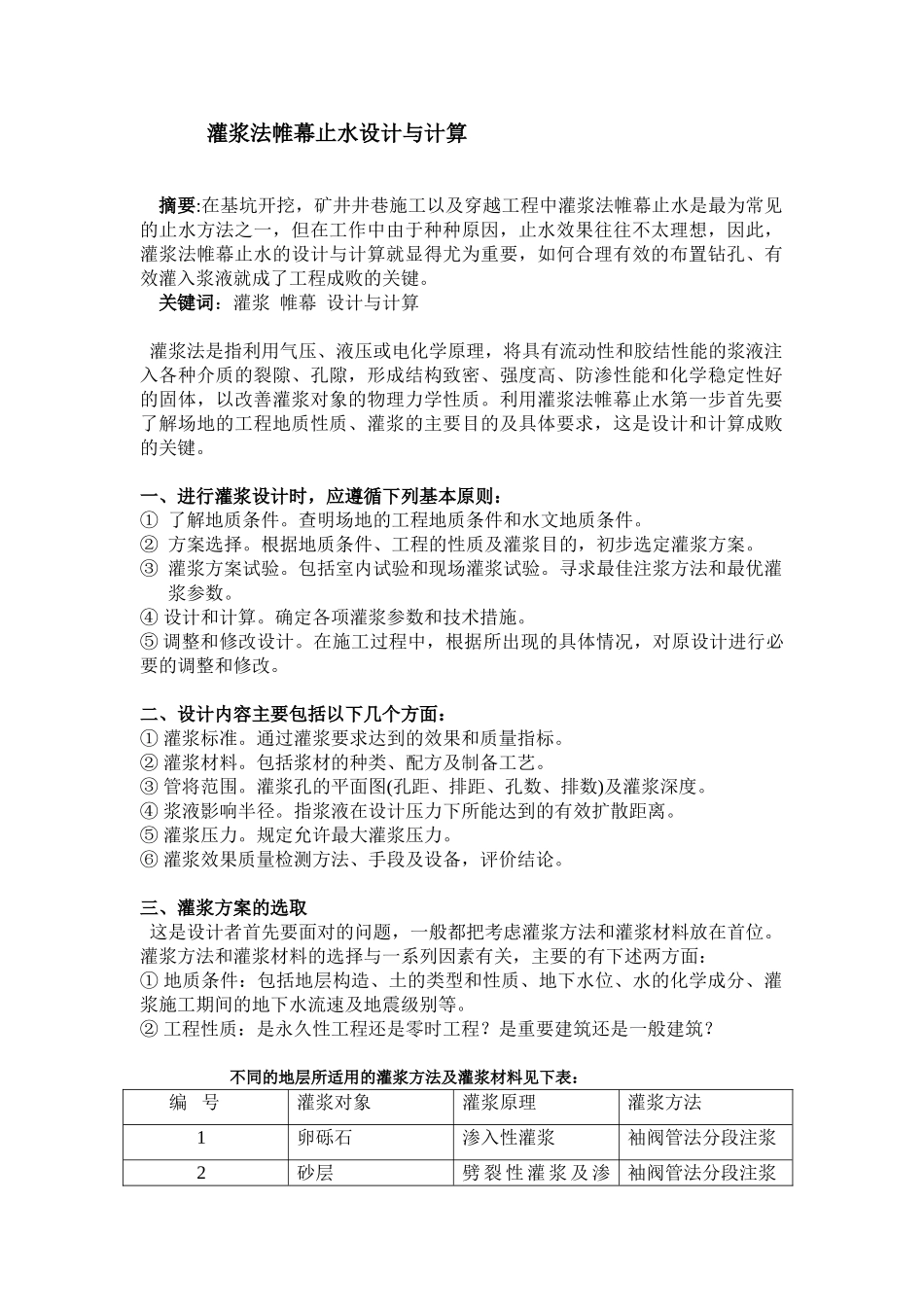

灌浆法帷幕止水设计与计算 摘要:在基坑开挖，矿井井巷施工以及穿越工程中灌浆法帷幕止水是最为常见的止水方法之一，但在工作中由于种种原因，止水效果往往不太理想，因此，灌浆法帷幕止水的设计与计算就显得尤为重要，如何合理有效的布置钻孔、有效灌入浆液就成了工程成败的关键。关键词：灌浆 帷幕 设计与计算 灌浆法是指利用气压、液压或电化学原理，将具有流动性和胶结性能的浆液注入各种介质的裂隙、孔隙，形成结构致密、强度高、防渗性能和化学稳定性好的固体，以改善灌浆对象的物理力学性质。利用灌浆法帷幕止水第一步首先要了解场地的工程地质性质、灌浆的主要目的及具体要求，这是设计和计算成败的关键。一、进行灌浆设计时，应遵循下列基本原则：① 了解地质条件。查明场地的工程地质条件和水文地质条件。② 方案选择。根据地质条件、工程的性质及灌浆目的，初步选定灌浆方案。③ 灌浆方案试验。包括室内试验和现场灌浆试验。寻求最佳注浆方法和最优灌浆参数。④ 设计和计算。确定各项灌浆参数和技术措施。⑤ 调整和修改设计。在施工过程中，根据所出现的具体情况，对原设计进行必要的调整和修改。二、设计内容主要包括以下几个方面：① 灌浆标准。通过灌浆要求达到的效果和质量指标。② 灌浆材料。包括浆材的种类、配方及制备工艺。③ 管将范围。灌浆孔的平面图(孔距、排距、孔数、排数)及灌浆深度。④ 浆液影响半径。指浆液在设计压力下所能达到的有效扩散距离。⑤ 灌浆压力。规定允许最大灌浆压力。⑥ 灌浆效果质量检测方法、手段及设备，评价结论。三、灌浆方案的选取 这是设计者首先要面对的问题，一般都把考虑灌浆方法和灌浆材料放在首位。灌浆方法和灌浆材料的选择与一系列因素有关，主要的有下述两方面：① 地质条件：包括地层构造、土的类型和性质、地下水位、水的化学成分、灌浆施工期间的地下水流速及地震级别等。② 工程性质：是永久性工程还是零时工程？是重要建筑还是一般建筑？不同的地层所适用的灌浆方法及灌浆材料见下表：编 号灌浆对象灌浆原理灌浆方法1卵砾石渗入性灌浆袖阀管法分段注浆2砂层劈 裂 性 灌 浆 及 渗袖阀管法分段注浆入性灌浆3粘性土劈 裂 灌 浆 及 压 密灌浆袖阀管法分段注浆4岩层渗 入 性 灌 浆 及 劈裂灌浆小口径孔口封闭自上而下分段钻灌法5断层破裂带渗 入 性 灌 浆 及 劈裂灌浆小口径孔口封闭自上而下分段钻灌法6混凝土内微裂隙渗入性灌浆小口径孔口封...
