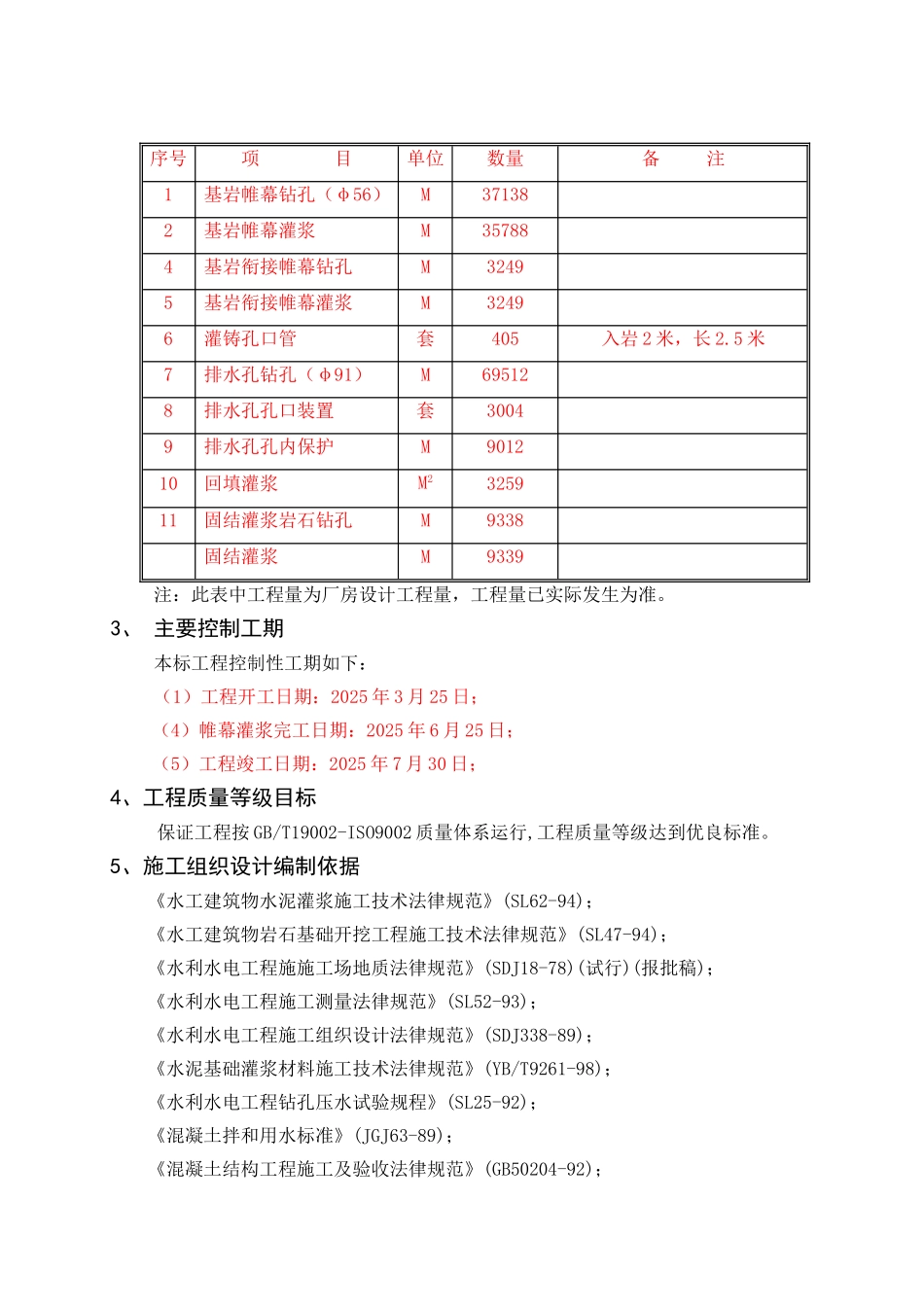

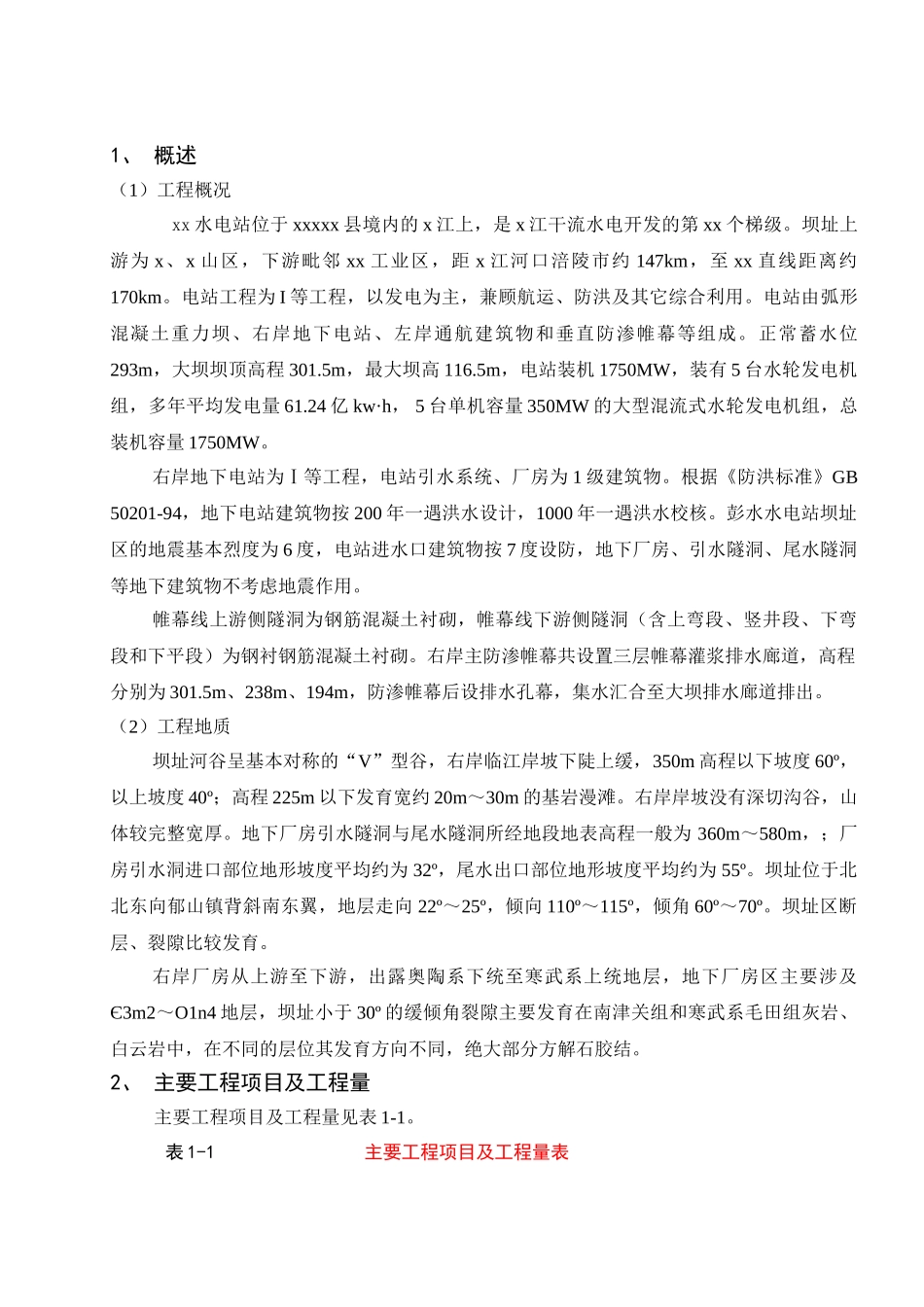

1、 概述（1）工程概况 xx 水电站位于 xxxxx 县境内的 x 江上，是 x 江干流水电开发的第 xx 个梯级。坝址上游为 x、x 山区，下游毗邻 xx 工业区，距 x 江河口涪陵市约 147km，至 xx 直线距离约170km。电站工程为 I 等工程，以发电为主，兼顾航运、防洪及其它综合利用。电站由弧形混凝土重力坝、右岸地下电站、左岸通航建筑物和垂直防渗帷幕等组成。正常蓄水位293m，大坝坝顶高程 301.5m，最大坝高 116.5m，电站装机 1750MW，装有 5 台水轮发电机组，多年平均发电量 61.24 亿 kw·h， 5 台单机容量 350MW 的大型混流式水轮发电机组，总装机容量 1750MW。右岸地下电站为Ⅰ等工程，电站引水系统、厂房为 1 级建筑物。根据《防洪标准》GB 50201-94，地下电站建筑物按 200 年一遇洪水设计，1000 年一遇洪水校核。彭水水电站坝址区的地震基本烈度为 6 度，电站进水口建筑物按 7 度设防，地下厂房、引水隧洞、尾水隧洞等地下建筑物不考虑地震作用。帷幕线上游侧隧洞为钢筋混凝土衬砌，帷幕线下游侧隧洞（含上弯段、竖井段、下弯段和下平段）为钢衬钢筋混凝土衬砌。右岸主防渗帷幕共设置三层帷幕灌浆排水廊道，高程分别为 301.5m、238m、194m，防渗帷幕后设排水孔幕，集水汇合至大坝排水廊道排出。（2）工程地质坝址河谷呈基本对称的“V”型谷，右岸临江岸坡下陡上缓，350m 高程以下坡度 60º，以上坡度 40º；高程 225m 以下发育宽约 20m～30m 的基岩漫滩。右岸岸坡没有深切沟谷，山体较完整宽厚。地下厂房引水隧洞与尾水隧洞所经地段地表高程一般为 360m～580m，；厂房引水洞进口部位地形坡度平均约为 32º，尾水出口部位地形坡度平均约为 55º。坝址位于北北东向郁山镇背斜南东翼，地层走向 22º～25º，倾向 110º～115º，倾角 60º～70º。坝址区断层、裂隙比较发育。右岸厂房从上游至下游，出露奥陶系下统至寒武系上统地层，地下厂房区主要涉及Є3m2～O1n4 地层，坝址小于 30º 的缓倾角裂隙主要发育在南津关组和寒武系毛田组灰岩、白云岩中，在不同的层位其发育方向不同，绝大部分方解石胶结。2、 主要工程项目及工程量主要工程项目及工程量见表 1-1。表 1-1 主要工程项目及工程量表序号项 目单位数量备 注1基岩帷幕钻孔（φ56）M371382基岩帷幕灌浆M357884基岩衔接帷幕钻孔M32495基岩衔接帷幕灌浆M32496灌铸孔口管套405入岩 2 米，长 2.5 米7排水孔钻孔（φ91）M695128...
