火力发电厂初步设计文件内容深度规定热工自动化部分VIP专享

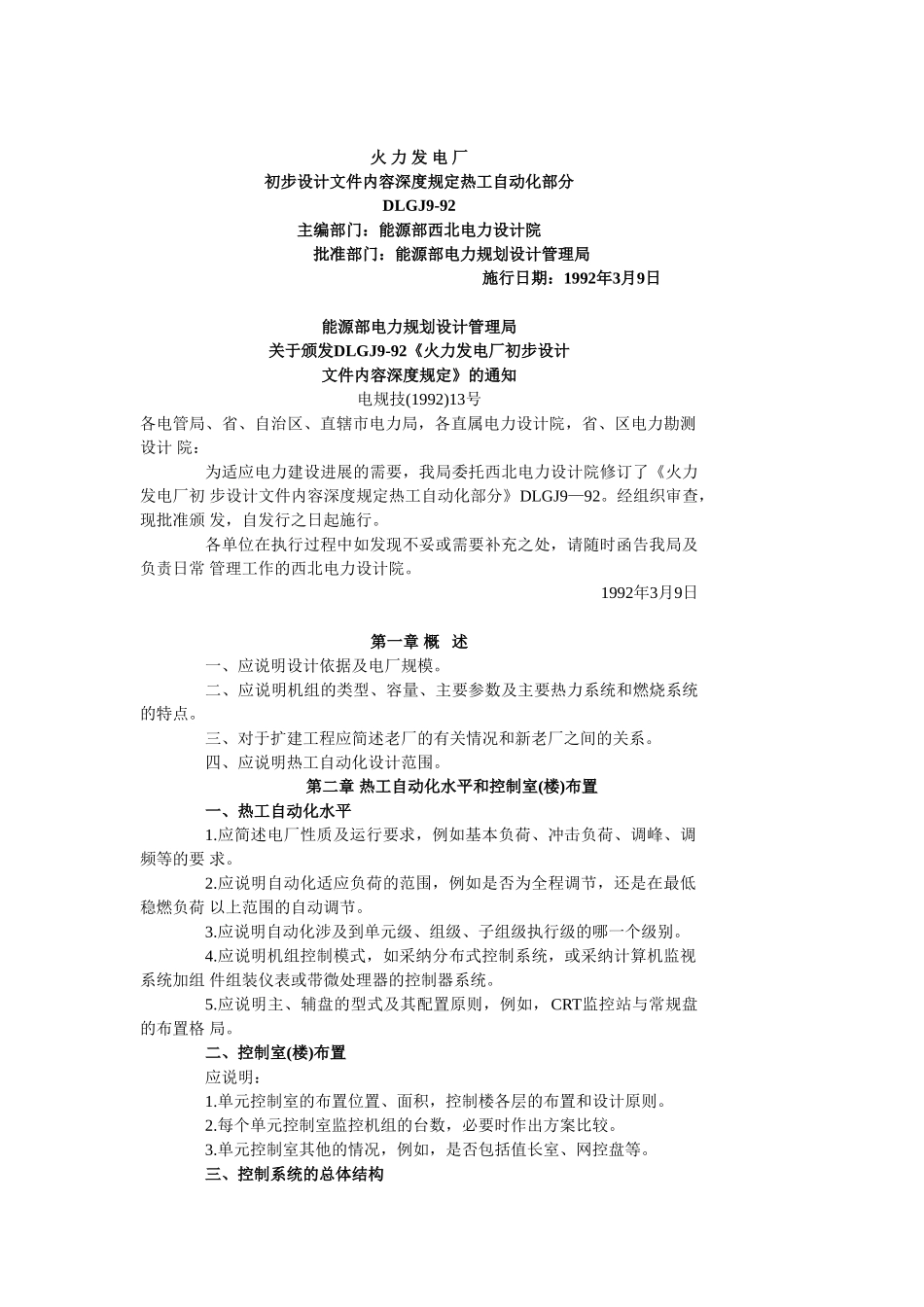

火 力 发 电 厂 初步设计文件内容深度规定热工自动化部分 DLGJ9-92 主编部门：能源部西北电力设计院 批准部门：能源部电力规划设计管理局 施行日期：1992年3月9日 能源部电力规划设计管理局 关于颁发DLGJ9-92《火力发电厂初步设计 文件内容深度规定》的通知 电规技(1992)13号 各电管局、省、自治区、直辖市电力局，各直属电力设计院，省、区电力勘测设计 院： 为适应电力建设进展的需要，我局委托西北电力设计院修订了《火力发电厂初 步设计文件内容深度规定热工自动化部分》DLGJ9—92。经组织审查，现批准颁 发，自发行之日起施行。 各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常 管理工作的西北电力设计院。 1992年3月9日 第一章 概 述 一、应说明设计依据及电厂规模。 二、应说明机组的类型、容量、主要参数及主要热力系统和燃烧系统的特点。 三、对于扩建工程应简述老厂的有关情况和新老厂之间的关系。 四、应说明热工自动化设计范围。 第二章 热工自动化水平和控制室(楼)布置 一、热工自动化水平 1.应简述电厂性质及运行要求，例如基本负荷、冲击负荷、调峰、调频等的要 求。 2.应说明自动化适应负荷的范围，例如是否为全程调节，还是在最低稳燃负荷 以上范围的自动调节。 3.应说明自动化涉及到单元级、组级、子组级执行级的哪一个级别。 4.应说明机组控制模式，如采纳分布式控制系统，或采纳计算机监视系统加组 件组装仪表或带微处理器的控制器系统。 5.应说明主、辅盘的型式及其配置原则，例如，CRT监控站与常规盘的布置格 局。 二、控制室(楼)布置 应说明： 1.单元控制室的布置位置、面积，控制楼各层的布置和设计原则。 2.每个单元控制室监控机组的台数，必要时作出方案比较。 3.单元控制室其他的情况，例如，是否包括值长室、网控盘等。 三、控制系统的总体结构 应说明： 1.机组控制系统总体构成以及分层、分组的原则。 2.各系统之间的通信方式、信息共享范围。 3.机组保护连锁与控制逻辑在控制系统总结构中如何考虑的，例如，控制逻辑 设计在微机控制器内I/O通道板上，还是在外部。 4.常规仪表和后备操作手段的设置原则，例如设置在哪一个控制级、自治性如 何等。 5.模拟控制与二进制的相互关系，为说明清楚，还可以简明扼要地用控制系统 总体结构框图表示其组态及各分系统间的相互关系。 四、控制系统的可靠性 1.应说明在控制系统的设计中实行哪些...
