火车站耐久性混凝土配合比设计方案VIP专享

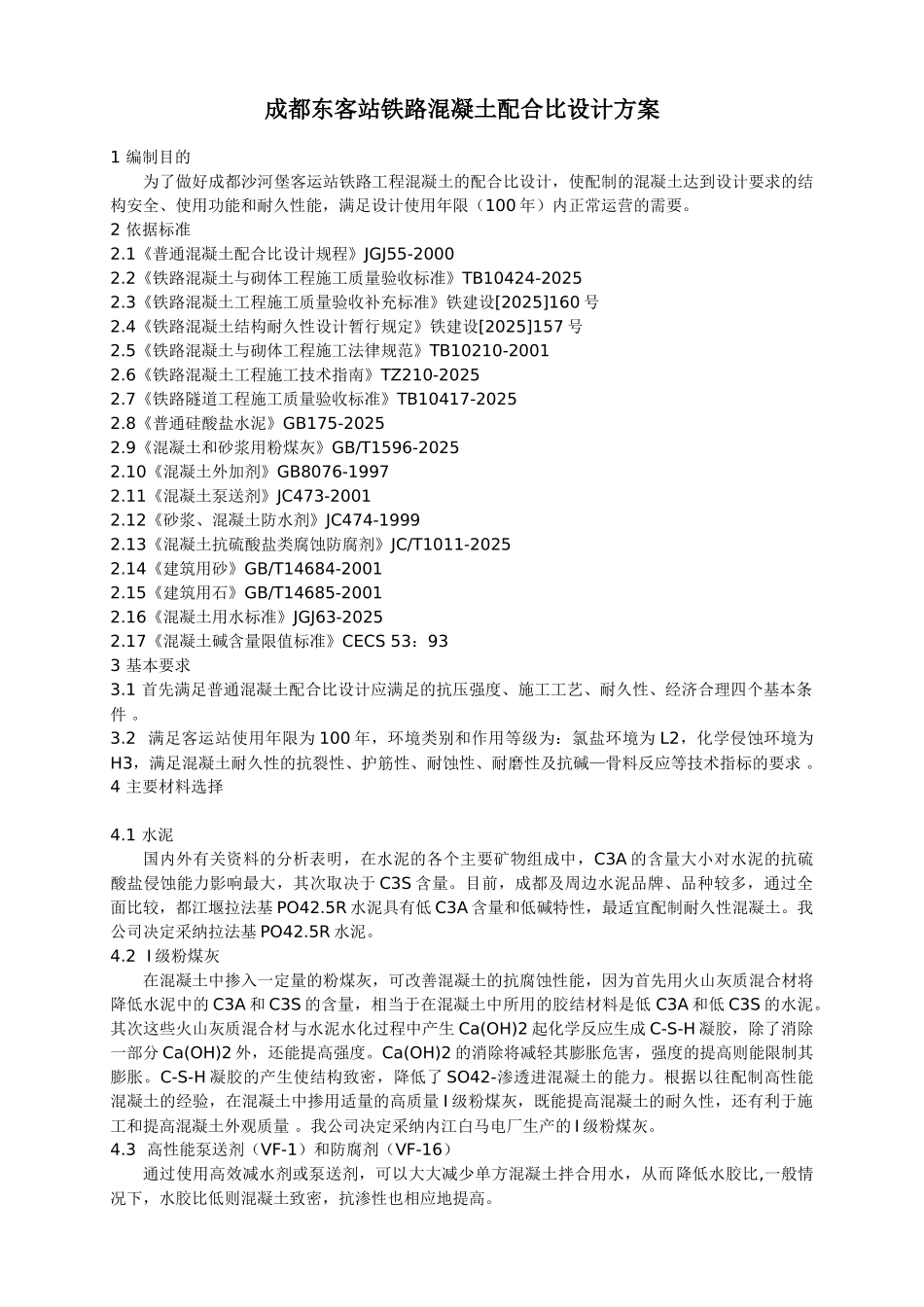

成都东客站铁路混凝土配合比设计方案1 编制目的为了做好成都沙河堡客运站铁路工程混凝土的配合比设计，使配制的混凝土达到设计要求的结构安全、使用功能和耐久性能，满足设计使用年限（100 年）内正常运营的需要。2 依据标准 2.1《普通混凝土配合比设计规程》JGJ55-20002.2《铁路混凝土与砌体工程施工质量验收标准》TB10424-20252.3《铁路混凝土工程施工质量验收补充标准》铁建设[2025]160 号2.4《铁路混凝土结构耐久性设计暂行规定》铁建设[2025]157 号2.5《铁路混凝土与砌体工程施工法律规范》TB10210-20012.6《铁路混凝土工程施工技术指南》TZ210-20252.7《铁路隧道工程施工质量验收标准》TB10417-20252.8《普通硅酸盐水泥》GB175-20252.9《混凝土和砂浆用粉煤灰》GB/T1596-20252.10《混凝土外加剂》GB8076-19972.11《混凝土泵送剂》JC473-20012.12《砂浆、混凝土防水剂》JC474-19992.13《混凝土抗硫酸盐类腐蚀防腐剂》JC/T1011-20252.14《建筑用砂》GB/T14684-20012.15《建筑用石》GB/T14685-20012.16《混凝土用水标准》JGJ63-20252.17《混凝土碱含量限值标准》CECS 53：933 基本要求3.1 首先满足普通混凝土配合比设计应满足的抗压强度、施工工艺、耐久性、经济合理四个基本条件 。3.2 满足客运站使用年限为 100 年，环境类别和作用等级为：氯盐环境为 L2，化学侵蚀环境为H3，满足混凝土耐久性的抗裂性、护筋性、耐蚀性、耐磨性及抗碱—骨料反应等技术指标的要求 。4 主要材料选择4.1 水泥国内外有关资料的分析表明，在水泥的各个主要矿物组成中，C3A 的含量大小对水泥的抗硫酸盐侵蚀能力影响最大，其次取决于 C3S 含量。目前，成都及周边水泥品牌、品种较多，通过全面比较，都江堰拉法基 PO42.5R 水泥具有低 C3A 含量和低碱特性，最适宜配制耐久性混凝土。我公司决定采纳拉法基 PO42.5R 水泥。4.2 I 级粉煤灰在混凝土中掺入一定量的粉煤灰，可改善混凝土的抗腐蚀性能，因为首先用火山灰质混合材将降低水泥中的 C3A 和 C3S 的含量，相当于在混凝土中所用的胶结材料是低 C3A 和低 C3S 的水泥。其次这些火山灰质混合材与水泥水化过程中产生 Ca(OH)2 起化学反应生成 C-S-H 凝胶，除了消除一部分 Ca(OH)2 外，还能提高强度。Ca(OH)2 的消除将减轻其膨胀危害，强度的提高则能限制其膨胀。C-S-H 凝胶的产生使结构致密，降低了 SO42-渗透进混凝土的能力。根据以往配制高性能混凝土的经验，在混凝土中掺...
