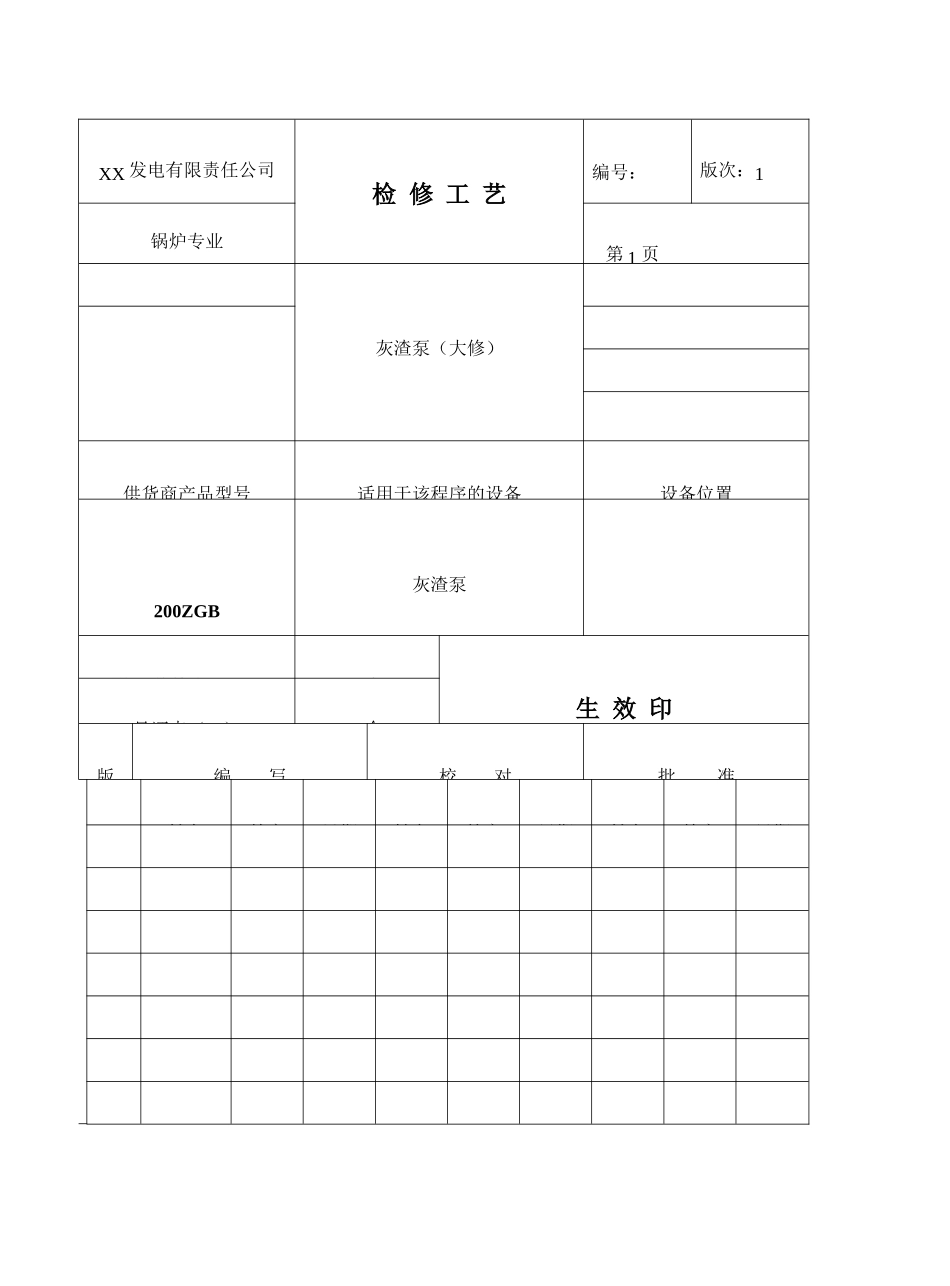

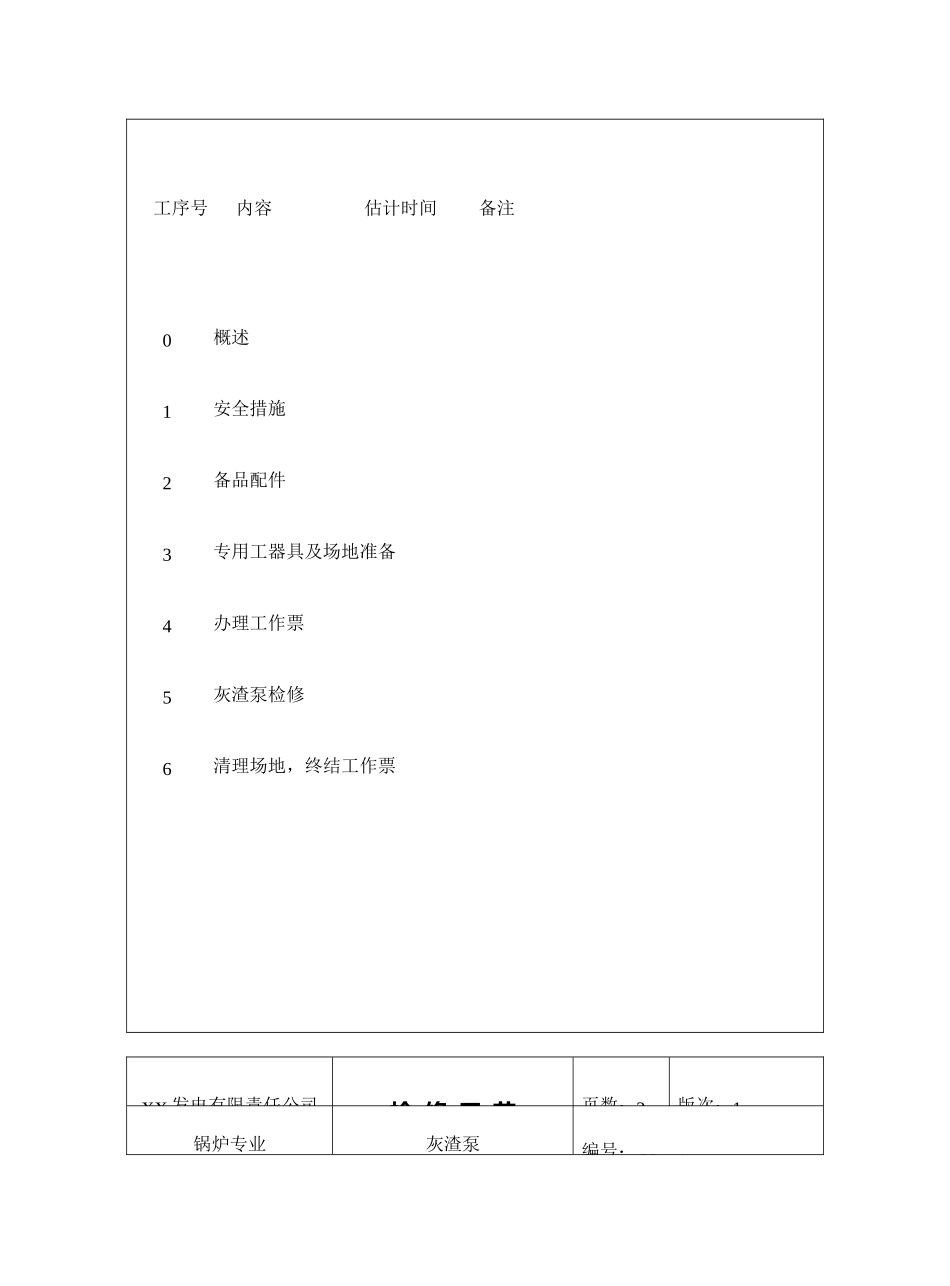

XX 发电有限责任公司检 修 工 艺编号：GL-14版次：1锅炉专业 第 1 页人员组成灰渣泵（大修）估计工时工作票号供货商产品型号适用于该程序的设备设备位置200ZGB灰渣泵停工待检点（H）4 个生 效 印见证点（W）8 个版编 写校 对批 准姓名签字日期姓名签字日期姓名签字日期磁盘号按规定分发锅炉专业XX 发电有限责任公司检 修 工 艺页数：2版次：1锅炉专业灰渣泵编号：GL-14 工序号 内容 估计时间 备注 0 概述 1 安全措施 2 备品配件 3 专用工器具及场地准备 4 办理工作票 5 灰渣泵检修 6 清理场地，终结工作票XX 发电有限责任公司检 修 工 艺页数：3版次：1锅炉专业灰渣泵编号：GL-14工序 0 概述 囗 一期灰渣泵分 A、B、C 三组，A、B、C 组每组分Ⅰ、Ⅱ、Ⅲ级， 三级串联。 囗 A、B、C 组Ⅰ级灰渣泵为 6S-H 型，Ⅱ、Ⅲ级灰渣泵为 6S-HP 型，D 组 Ⅰ 级为 816S-H，Ⅱ级为 816-HP。 囗 灰渣泵是卧式单级悬臂式离心泵，为双泵壳结构，供水力除灰系统将灰 渣排至灰场。 工序 1 安全措施 囗 严格执行《电力安全工作规程》。 囗 停止运行、切断电源、挂工作警告牌，关闭入、出口阀门，轴封水门及 冷却水门。 囗 在渣池中工作应穿胶鞋，禁止穿凉鞋。 囗 使用汽油时禁止吸烟，并注意周围不动用电、火焊以防着火。 囗 拆下来的部件要及时清出现场。工序 2 备品备件准备 囗 查阅检修记录，检查设备缺陷，作好检修前鉴定。XX 发电有限责任公司检 修 工 艺页数：4版次：1锅炉专业灰渣泵编号：GL-14 囗管子钳 囗套筒扳手 S30、S27 囗链条管子钳 囗护套吊具 囗护板定位螺母 囗护板吊具 囗手拉葫芦 囗钢丝绳 囗安全用具 3.2 现场准备 囗 清理灰渣泵周围场地，清除积水。 囗 照明设备良好。工序 4 办理工作票 囗 检查验证工作票，确定检修周期。 囗 通知电气人员作好停电措施，运行人员作好相应安全措施。 囗 通知起重人员协助起吊、运输备件。XX 发电有限责任公司检 修 工 艺页数：5版次：1锅炉专业灰渣泵编号：GL-14工序 5 灰渣泵检修 5.1 解体 囗 拆掉对轮保护罩，作好两个对轮的记号。 囗 拆对轮螺丝，测量两个对轮的距离并记录对轮间距。 囗 拆卸出、入口短管，所拆零件、螺丝等应妥善保管。 囗 拆卸泵壳大盖螺丝，吊下泵盖，拆卸各部件时不能碰伤结合面。 囗 拆下格栏螺丝，取下格栏，挖出盘根。 囗 用专用工具吊住护套，松...
