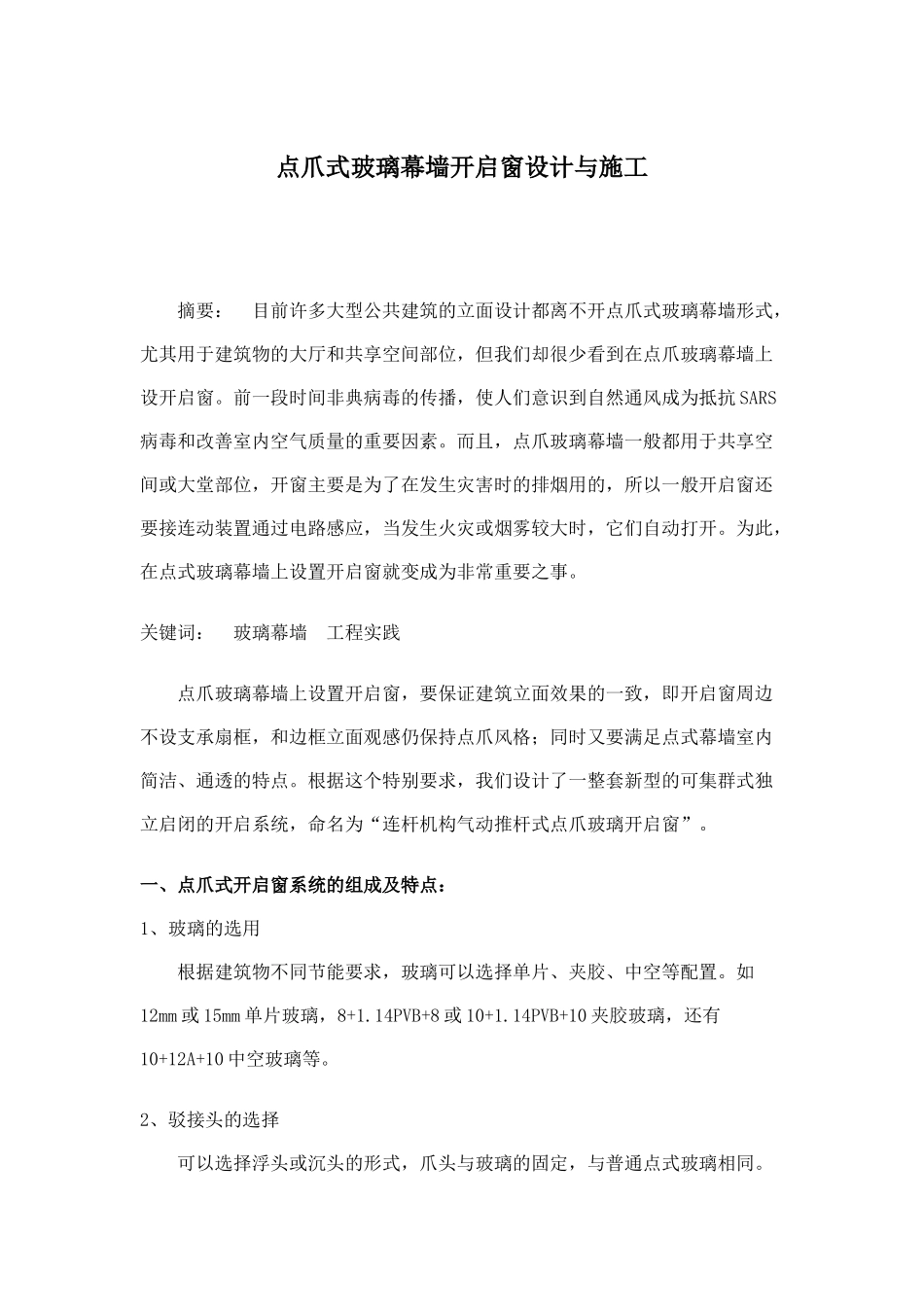

点爪式玻璃幕墙开启窗设计与施工摘要： 目前许多大型公共建筑的立面设计都离不开点爪式玻璃幕墙形式，尤其用于建筑物的大厅和共享空间部位，但我们却很少看到在点爪玻璃幕墙上设开启窗。前一段时间非典病毒的传播，使人们意识到自然通风成为抵抗 SARS病毒和改善室内空气质量的重要因素。而且，点爪玻璃幕墙一般都用于共享空间或大堂部位，开窗主要是为了在发生灾害时的排烟用的，所以一般开启窗还要接连动装置通过电路感应，当发生火灾或烟雾较大时，它们自动打开。为此，在点式玻璃幕墙上设置开启窗就变成为非常重要之事。 关键词： 玻璃幕墙 工程实践 点爪玻璃幕墙上设置开启窗，要保证建筑立面效果的一致，即开启窗周边不设支承扇框，和边框立面观感仍保持点爪风格；同时又要满足点式幕墙室内简洁、通透的特点。根据这个特别要求，我们设计了一整套新型的可集群式独立启闭的开启系统，命名为“连杆机构气动推杆式点爪玻璃开启窗”。一、点爪式开启窗系统的组成及特点：1、玻璃的选用 根据建筑物不同节能要求，玻璃可以选择单片、夹胶、中空等配置。如12mm 或 15mm 单片玻璃，8+1.14PVB+8 或 10+1.14PVB+10 夹胶玻璃，还有10+12A+10 中空玻璃等。2、驳接头的选择 可以选择浮头或沉头的形式，爪头与玻璃的固定，与普通点式玻璃相同。

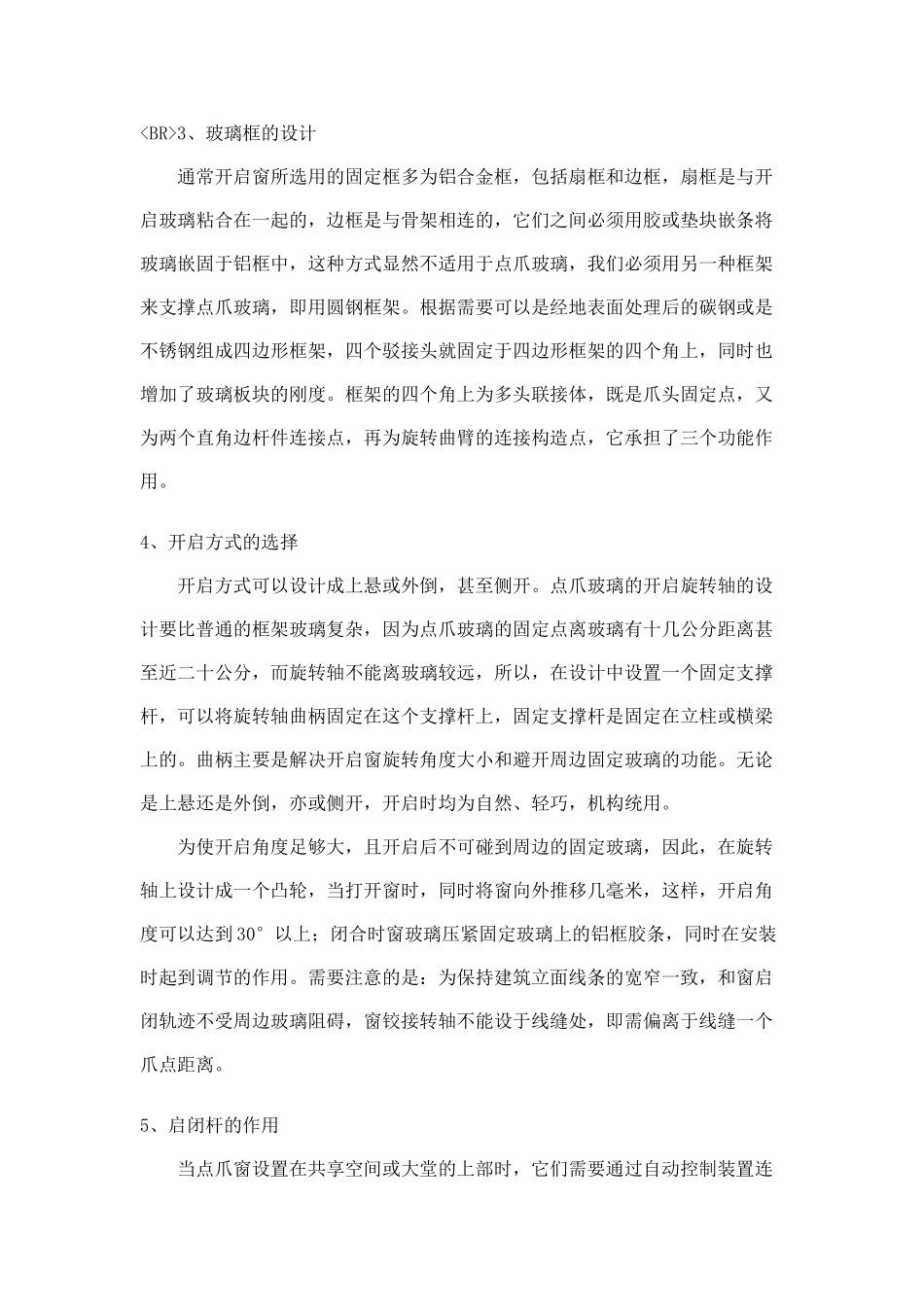

3、玻璃框的设计 通常开启窗所选用的固定框多为铝合金框，包括扇框和边框，扇框是与开启玻璃粘合在一起的，边框是与骨架相连的，它们之间必须用胶或垫块嵌条将玻璃嵌固于铝框中，这种方式显然不适用于点爪玻璃，我们必须用另一种框架来支撑点爪玻璃，即用圆钢框架。根据需要可以是经地表面处理后的碳钢或是不锈钢组成四边形框架，四个驳接头就固定于四边形框架的四个角上，同时也增加了玻璃板块的刚度。框架的四个角上为多头联接体，既是爪头固定点，又为两个直角边杆件连接点，再为旋转曲臂的连接构造点，它承担了三个功能作用。4、开启方式的选择 开启方式可以设计成上悬或外倒，甚至侧开。点爪玻璃的开启旋转轴的设计要比普通的框架玻璃复杂，因为点爪玻璃的固定点离玻璃有十几公分距离甚至近二十公分，而旋转轴不能离玻璃较远，所以，在设计中设置一个固定支撑杆，可以将旋转轴曲柄固定在这个支撑杆上，固定支撑杆是固定在立柱或横梁上的。曲柄主要是解决开启窗旋转角度大小和避开周边固定玻璃的功能。无论是上悬还是外倒，亦或侧开，开启时均为自然、轻巧，机构统用。 为使开启角度足够...
