烟台市某博物馆空调系统设计方案

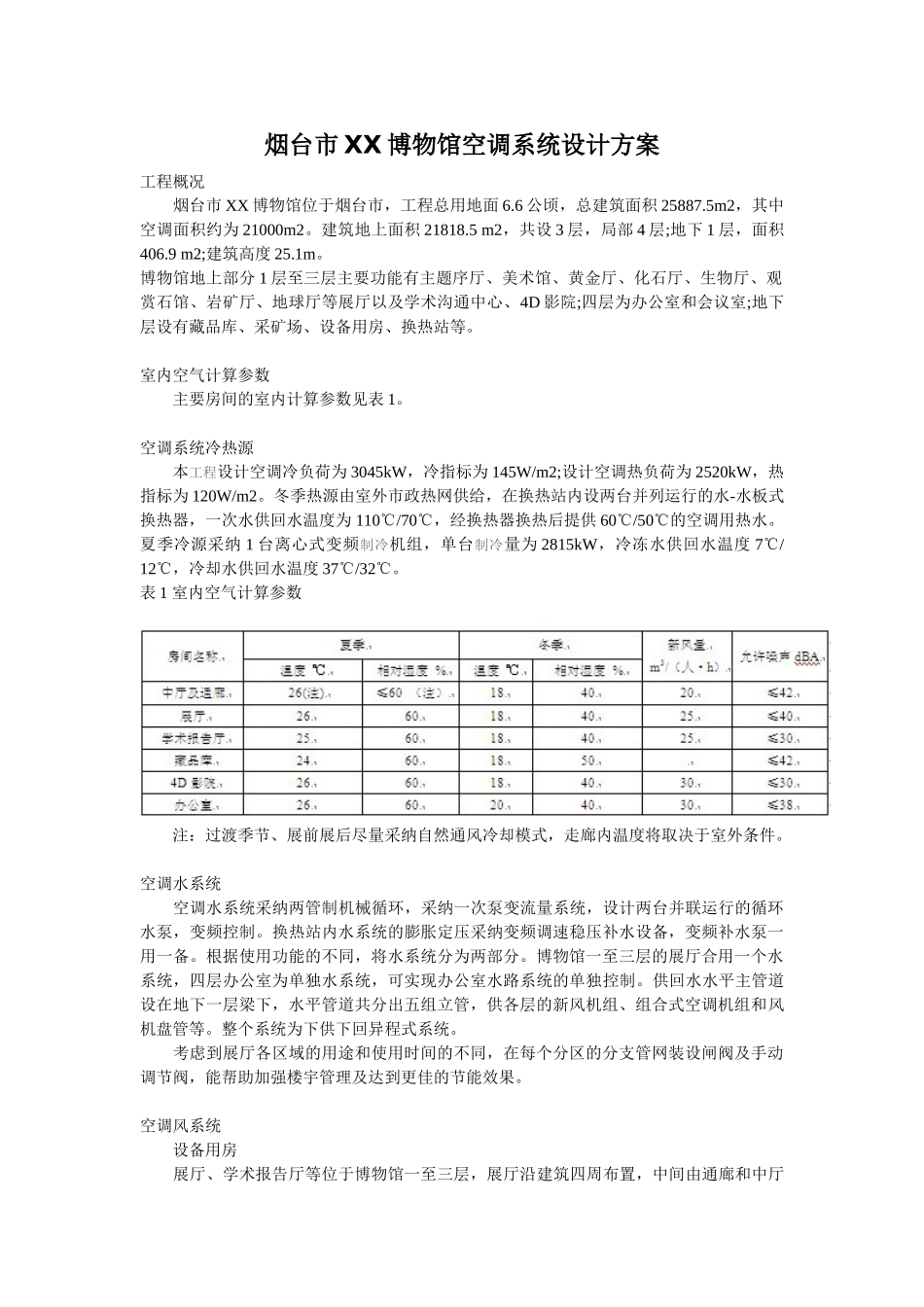

烟台市 XX 博物馆空调系统设计方案工程概况 烟台市 XX 博物馆位于烟台市，工程总用地面 6.6 公顷，总建筑面积 25887.5m2，其中空调面积约为 21000m2。建筑地上面积 21818.5 m2，共设 3 层，局部 4 层;地下 1 层，面积406.9 m2;建筑高度 25.1m。博物馆地上部分 1 层至三层主要功能有主题序厅、美术馆、黄金厅、化石厅、生物厅、观赏石馆、岩矿厅、地球厅等展厅以及学术沟通中心、4D 影院;四层为办公室和会议室;地下层设有藏品库、采矿场、设备用房、换热站等。 室内空气计算参数 主要房间的室内计算参数见表 1。 空调系统冷热源 本工程设计空调冷负荷为 3045kW，冷指标为 145W/m2;设计空调热负荷为 2520kW，热指标为 120W/m2。冬季热源由室外市政热网供给，在换热站内设两台并列运行的水-水板式换热器，一次水供回水温度为 110℃/70℃，经换热器换热后提供 60℃/50℃的空调用热水。夏季冷源采纳 1 台离心式变频制冷机组，单台制冷量为 2815kW，冷冻水供回水温度 7℃/12℃，冷却水供回水温度 37℃/32℃。表 1 室内空气计算参数 注：过渡季节、展前展后尽量采纳自然通风冷却模式，走廊内温度将取决于室外条件。 空调水系统 空调水系统采纳两管制机械循环，采纳一次泵变流量系统，设计两台并联运行的循环水泵，变频控制。换热站内水系统的膨胀定压采纳变频调速稳压补水设备，变频补水泵一用一备。根据使用功能的不同，将水系统分为两部分。博物馆一至三层的展厅合用一个水系统，四层办公室为单独水系统，可实现办公室水路系统的单独控制。供回水水平主管道设在地下一层梁下，水平管道共分出五组立管，供各层的新风机组、组合式空调机组和风机盘管等。整个系统为下供下回异程式系统。 考虑到展厅各区域的用途和使用时间的不同，在每个分区的分支管网装设闸阀及手动调节阀，能帮助加强楼宇管理及达到更佳的节能效果。 空调风系统 设备用房 展厅、学术报告厅等位于博物馆一至三层，展厅沿建筑四周布置，中间由通廊和中厅连通。 由于展厅面积较大，将每个展厅作为独立的空调系统分区考虑，也方便了各展厅的独立控制。为减少空调机房占用地上房间，一层展厅及二层生物厅的设备用房均设于地下。其它二三层的展厅及四层办公室至地下设备房距离的过长，为节约空调送回风管道，减少管道阻力，方便各展厅馆空调系统的独立运行、控制，就近设置空调机房。 地沟新风系统 本建筑外立面为玻璃幕墙和装饰石材，屋面...
