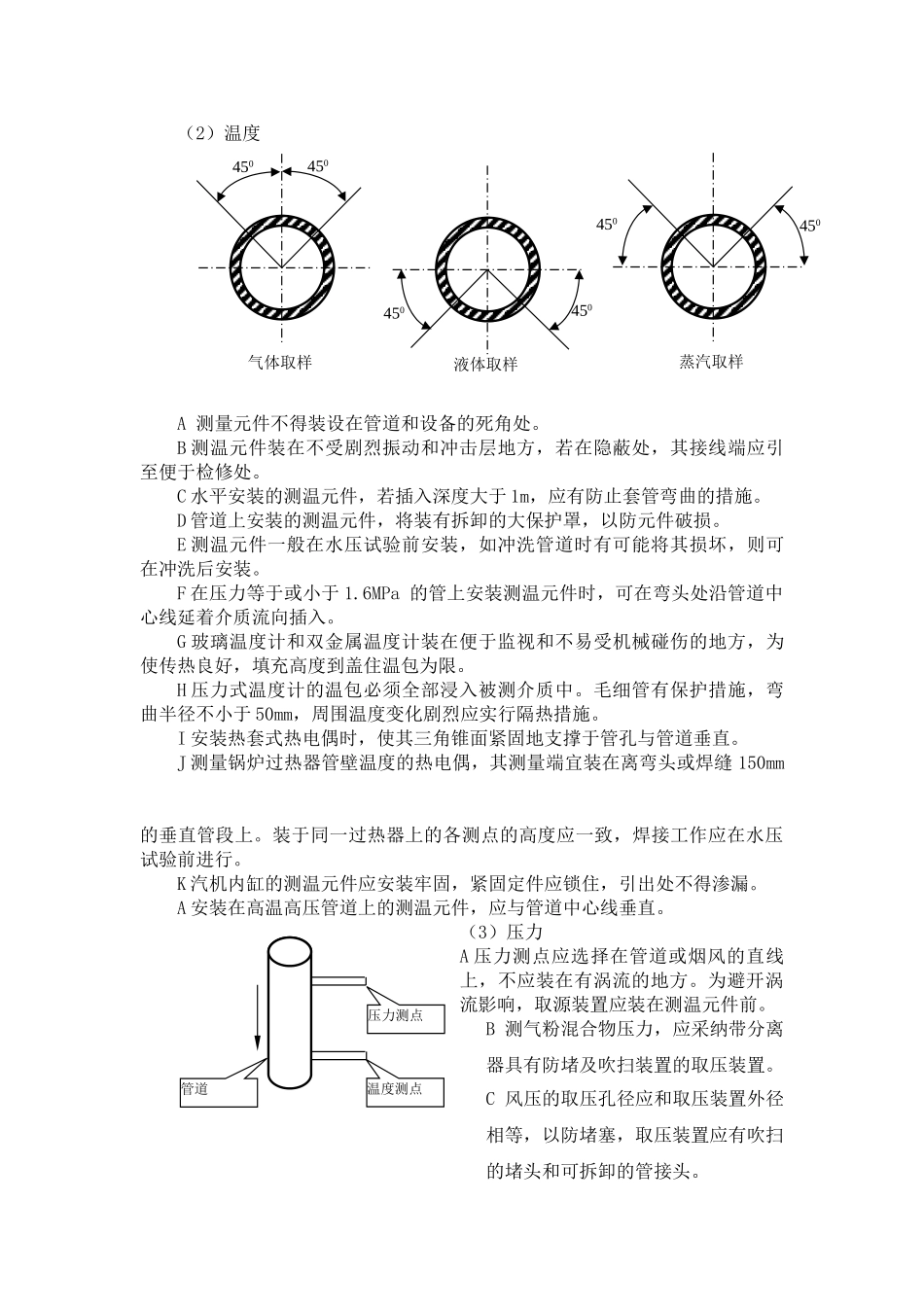

热工仪控安装施工方案一、仪控盘柜安装方案1、基础槽钢制作安装 基础采纳#8～#14 槽钢制作，依据现场实际情况确定制作型式；采纳机械方法下料，人工拼装焊接；防腐处理统一采纳红色防锈漆，面漆为黑色调和漆；所有基础都做保护接地，接地扁钢引至电气接地网。2、盘柜安装（1）选择合适的吊车和卡车将盘柜运入施工现场，再利用手推式铲车将其倒运至盘柜基础上。大型通道式盘柜的就位采纳下铺滚杠的方法进行。（2）开箱。清理包装物。（3）盘柜固定A 攻丝固定：盘就位，划好螺栓孔，将盘推向一侧，在基础槽钢上打眼攻丝，再将盘推向另一侧，工作同上。将盘复原，调整各类参数达标，旋紧固定螺栓，复测安装参数，若超标则重新调整。B 绝缘固定（盘柜安装需要浮空时采纳此方案）：C 制作压板，压板绝缘板，绝缘橡皮条。D 将盘就位，模拟安装固定压板，划好下压板的位置。挪开盘，用电焊将下压板按划好的位置固定在盘基础上，焊接部位补充防腐。E 将盘复原，盘下垫上绝缘橡皮条，将高强双头螺栓拧入下压板上的螺孔 ，依次套装压板绝缘板和上压板至双头螺栓上，调整各类参数达标，旋紧固定螺母，复测安装参数，若超标则重新调整。（4）接地。DCS、DEH、MEH 系统盘柜按装置接地要求施工；其它盘柜的接地使用多股铜芯线接至基础槽钢。各盘的基础槽钢用扁钢与电气接地网可靠连接。（5）封闭盘孔。用塑料薄膜和透明胶带临时封闭盘台上的所有孔洞，锁好盘门。二、取源部件安装方案1、仪表取源部件包括温度、压力、流量、液位、分析、机械量等取源部件安装。2、范围（各插座、装置的具体数量，按设计院仪控图纸为准）（1）焊接式温度插座。（2）螺纹紧固装置的温度插座。（3）焊接式压力取压装置插座。（4）丝扣式压力取压装置插座。（5）膨胀压力式温度计。（6）热电阻、热电偶。（7）氧化锆氧量分析仪及其插座。（8）流量装置。（9）电接点测量装置。（10）汽机转子轴向位移测量装置。（11）汽机相对膨胀测量装置。（12）汽机热膨胀测量装置。（13）汽机转速测量装置。（14）汽机振动测量装置。（15）各种规格的一次阀门。3、主要质量控制点（1）取源部件一般应安装在易检修的位置。（2）取源部件的安装位置及安装方法严格按规程、法律规范要求进行。衬胶管路的取样必须在管道衬胶前进行。油管路酸洗前、氢管路吹扫前和管道保温前取样开孔，开孔后将铁销清理洁净。（3）取源部件需经校验合格后方可安装。4、主要质量措施及要求（1）确定安装位置按规...
