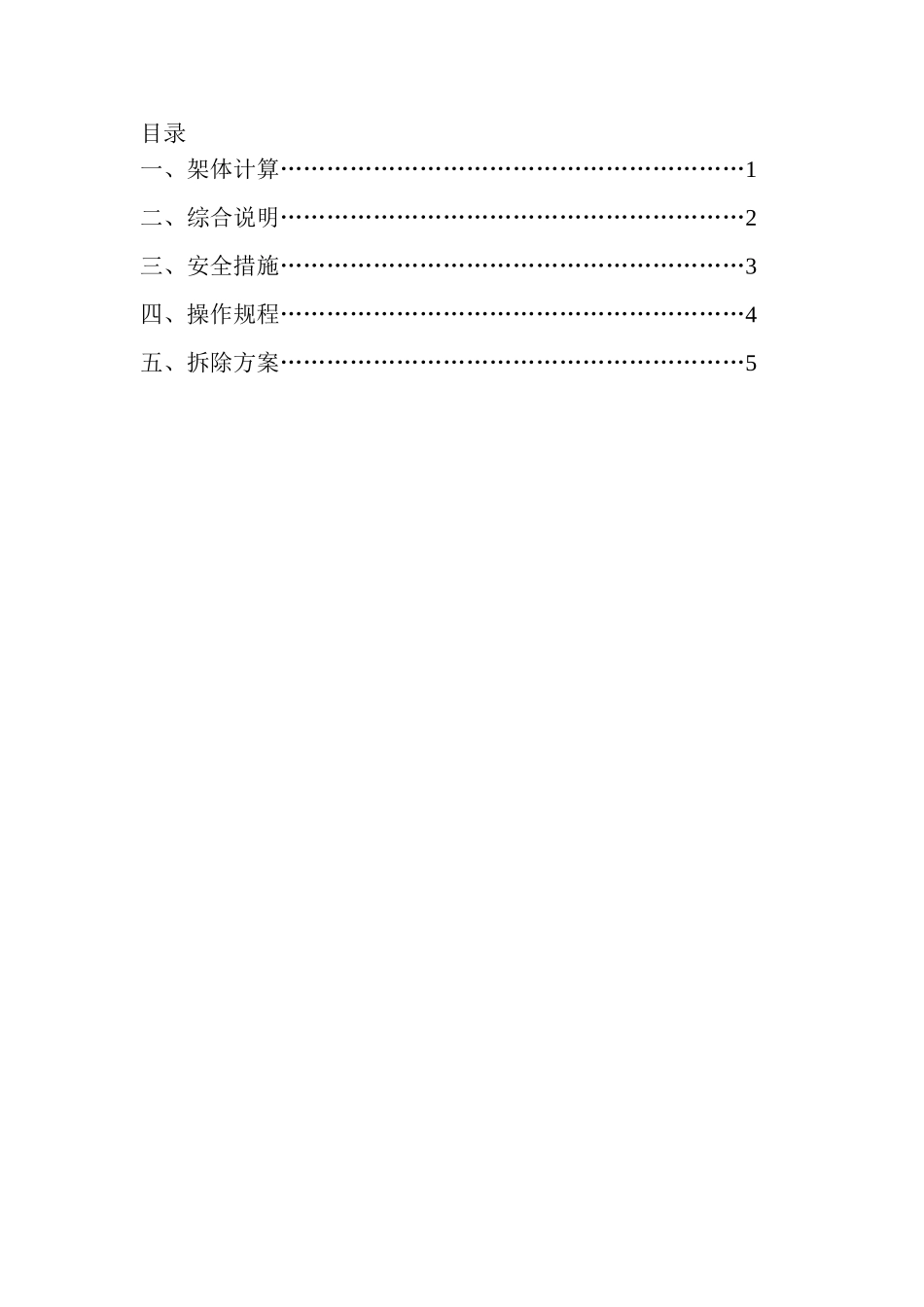

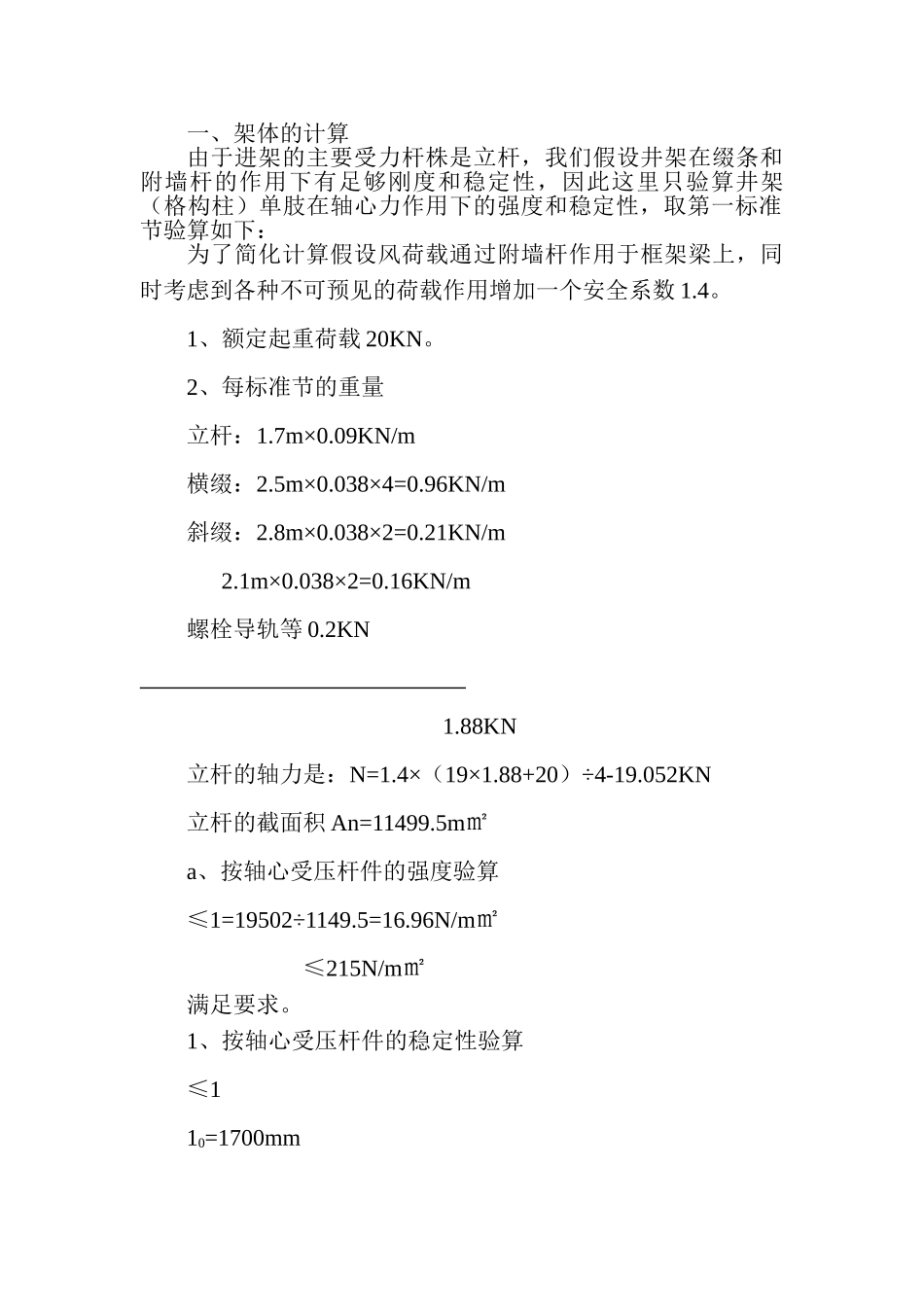

目录一、架体计算……………………………………………………1二、综合说明……………………………………………………2三、安全措施……………………………………………………3四、操作规程……………………………………………………4五、拆除方案……………………………………………………5一、架体的计算由于进架的主要受力杆株是立杆，我们假设井架在缀条和附墙杆的作用下有足够刚度和稳定性，因此这里只验算井架（格构柱）单肢在轴心力作用下的强度和稳定性，取第一标准节验算如下：为了简化计算假设风荷载通过附墙杆作用于框架梁上，同时考虑到各种不可预见的荷载作用增加一个安全系数 1.4。1、额定起重荷载 20KN。2、每标准节的重量立杆：1.7m×0.09KN/m横缀：2.5m×0.038×4=0.96KN/m斜缀：2.8m×0.038×2=0.21KN/m 2.1m×0.038×2=0.16KN/m螺栓导轨等 0.2KN 1.88KN立杆的轴力是：N=1.4×（19×1.88+20）÷4-19.052KN立杆的截面积 An=11499.5m㎡a、按轴心受压杆件的强度验算≤1=19502÷1149.5=16.96N/m㎡ ≤215N/m㎡满足要求。1、按轴心受压杆件的稳定性验算≤110=1700mmA=1149.5MM2I===2.20cmA===77查表= =0.655=2590≤1=215Nm㎡满足要求。二、综合说明1、本井架采纳二次搭设。即第一次搭设 25m，设置一组临时缆负绳与地面夹角为 450。以后每捣一导楼面都要预埋铁件与架体连接。当主体完成第五层时第二次搭设完毕，同时把缆风绳移到顶端。（本井架设计高度为 55M，实际高度为 48M）。2、钢丝绳选用 6×19.1=12.5mm 的吊索钢丝绳。3、本井架立杆焊成格构式标准节为 1.7M，选用 L75×8 角铁，斜缀、横缀选用 L50×5 的角钢。4、井架 M12 的螺栓选接，每受压杆件的接头一边，螺栓数为 3 个，横缀连接螺栓为 2 个，斜缀连接螺栓为 2 个。5、井架与各楼层通道相接的开口处，用 ф20mm 筋以横缀的方式，离基准而 1.2M 处与井架焊接。这样既可加强井强的刚度，又可做为安全栏杆。6、井架顶部的自由高度为 3M。提升机的天梁选用 2 根 18本丁槽钢，背面背焊制而成。其上装有滑轮及固定钢丝绳尾端的销轴。7、吊篮用 L50×5 的型钢焊制而成，其底板铺 30MM 的木板。8、导轨用 ф50 的刚管抽帛制做，设置在架体的侧面中间处。9、装有天梁上的滑轮称天轮、装在架体底部的滑称地轮。钢丝绳通过天轮、地轮及吊篮的滑轮穿绕后，一端固定在天梁的销轴上，加一端与卷扬机卷筒锚固，卷扬机选用正反转的卷扬机。三、安...
