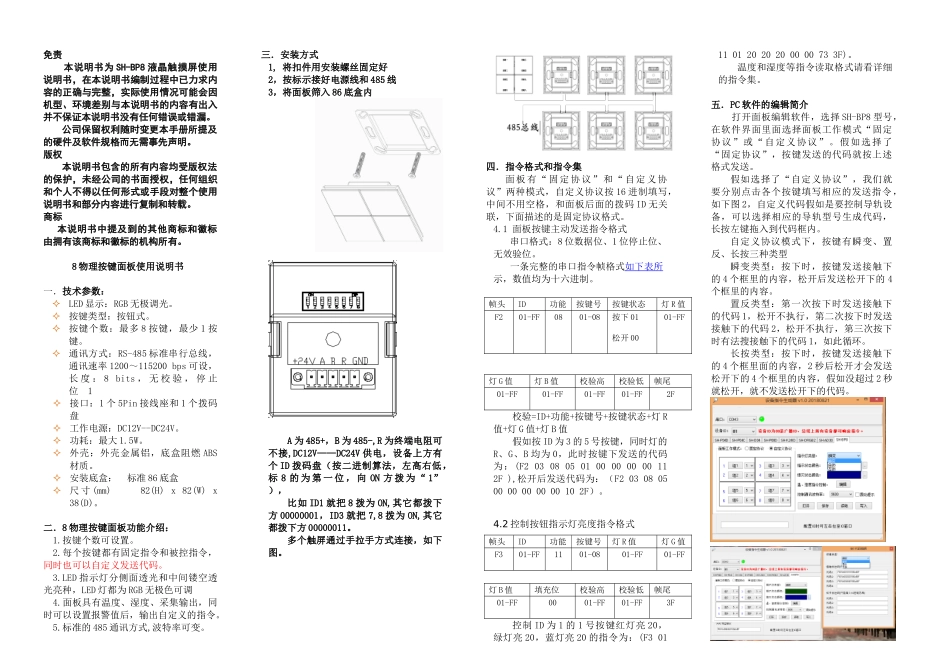

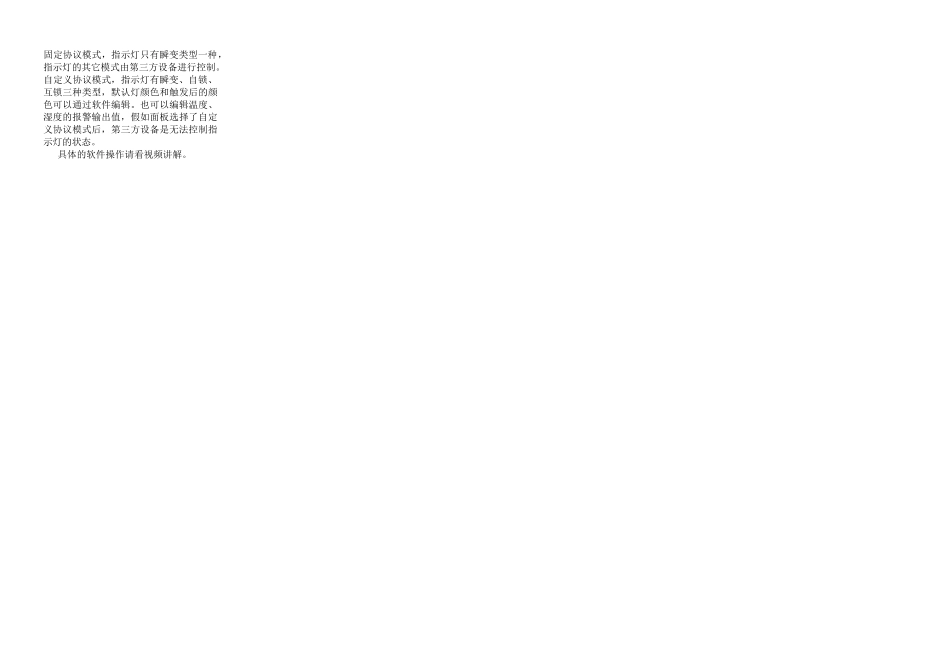

免责 本说明书为 SH-BP8 液晶触摸屏使用说明书，在本说明书编制过程中已力求内容的正确与完整，实际使用情况可能会因机型、环境差别与本说明书的内容有出入并不保证本说明书没有任何错误或错漏。公司保留权利随时变更本手册所提及的硬件及软件规格而无需事先声明。版权 本说明书包含的所有内容均受版权法的保护，未经公司的书面授权，任何组织和个人不得以任何形式或手段对整个使用说明书和部分内容进行复制和转载。 商标 本说明书中提及到的其他商标和徽标由拥有该商标和徽标的机构所有。 8 物理按键面板使用说明书一．技术参数：LED 显示：RGB 无极调光。按键类型：按钮式。 按键个数：最多 8 按键，最少 1 按键。通讯方式：RS-485 标准串行总线，通讯速率 1200～115200 bps 可设，长 度 ： 8 bits ， 无 校 验 ， 停 止位 1 接口：1 个 5Pin 接线座和 1 个拨码盘工作电源：DC12V--DC24V。功耗：最大 1.5W。外壳：外壳金属铝，底盒阻燃 ABS材质。安装底盒： 标准 86 底盒尺 寸 (mm) 82(H) x 82(W) x 38(D)。 二．8 物理按键面板功能介绍：1.按键个数可设置。2.每个按键都有固定指令和被控指令，同时也可以自定义发送代码。3.LED 指示灯分侧面透光和中间镂空透光亮种，LED 灯都为 RGB 无极色可调4.面板具有温度、湿度、采集输出，同时可以设置报警值后，输出自定义的指令。5.标准的 485 通讯方式,波特率可变。三．安装方式1, 将扣件用安装螺丝固定好2，按标示接好电源线和 485 线3，将面板筛入 86 底盒内 A 为 485+，B 为 485-,R 为终端电阻可不接,DC12V——DC24V 供电，设备上方有个 ID 拨码盘（按二进制算法，左高右低，标 8 的 为 第 一 位 ， 向 ON 方 拨 为 “ 1” ），比如 ID1 就把 8 拨为 ON,其它都拨下方 00000001，ID3 就把 7,8 拨为 ON,其它都拨下方 00000011。多个触屏通过手拉手方式连接，如下图。 四．指令格式和指令集面板有“固定协议”和“自定义协议”两种模式，自定义协议按 16 进制填写，中间不用空格，和面板后面的拨码 ID 无关联，下面描述的是固定协议格式。4.1 面板按键主动发送指令格式串口格式：8 位数据位、1 位停止位、无效验位。一条完整的串口指令帧格式如下表所示，数值均为十六进制。帧头ID功能按键号按键状态灯 R 值F201-FF0801-08按下 01松开 0001-FF灯 G 值灯 B 值校...
