特大桥钻孔桩施工计划

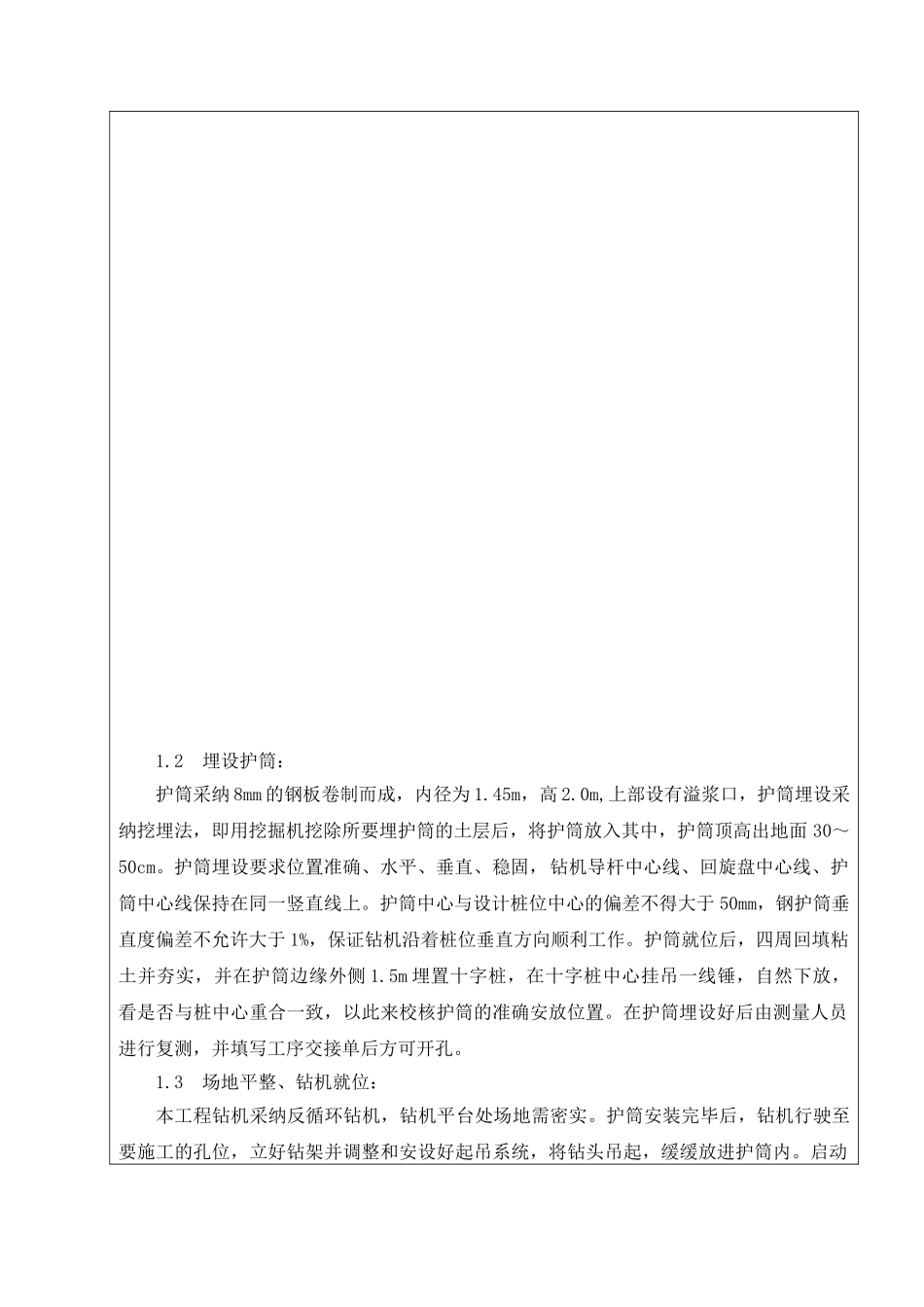

XXXX 有限公司典 型 施 工 计 划工 程 名 称 XX 特大桥 典型施工项目 钻孔桩 典型施工范围 118# — 11 钻孔桩 典型施工目的 验证钻孔桩施工工艺 计划施工时间 2025 年 XX 月 25 日～ 29 日 施工负责人 审批 编制 2025 年 XX 月 24 日典 型 施 工 计 划 工 程 项 目XX 特大桥典型施工内容钻孔桩钻孔、钢筋、混凝土典型施工时间2025.XX.25～2025.XX.29典型施工目的明确工艺标准、检验工艺设计的适用性和安全性主持人参加人一、工程概况：XX 特大桥钻孔桩直径 1.0m 桩共 825 根，直径 1.25m 桩共 1354 根，共计 2179 根。根据本工程地质资料，55m 以内桩长采纳旋挖钻机成孔为主，冲击钻辅助；55m 以上桩长采纳反循环钻机成孔为主，冲击钻辅助。为了验证并完善反循环钻机钻孔、钢筋笼制作及吊装、混凝土浇注各工艺和施工方法的可行性，检验施工过程中各工序的衔接，在 118#-11桩位进行此次典型施工。二、施工流程及施工方法：施工工艺流程：见下页。施工方法：1．钻孔1.1 测量放样用全站仪放出各桩位的中心坐标，钉上木桩，同时，在旁边不易损坏相对固定的位置设置临时护桩，以便在施工时检查纠偏，在施工过程中要常常检查复核桩位，高程由已知高程点引入。护筒埋设泥 浆钻机就位钻 进抽渣清孔成孔验收下放钢筋笼下放导管二次清孔水下砼灌注拔出导管拔出护筒原材料检验钢筋笼验收运输钢筋笼制作导管试拼试压砼搅拌与运输砼复检，作试件测放桩位原材料检验砼配合比试验1.2 埋设护筒：护筒采纳 8mm 的钢板卷制而成，内径为 1.45m，高 2.0m,上部设有溢浆口，护筒埋设采纳挖埋法，即用挖掘机挖除所要埋护筒的土层后，将护筒放入其中，护筒顶高出地面 30～50cm。护筒埋设要求位置准确、水平、垂直、稳固，钻机导杆中心线、回旋盘中心线、护筒中心线保持在同一竖直线上。护筒中心与设计桩位中心的偏差不得大于 50mm，钢护筒垂直度偏差不允许大于 1%，保证钻机沿着桩位垂直方向顺利工作。护筒就位后，四周回填粘土并夯实，并在护筒边缘外侧 1.5m 埋置十字桩，在十字桩中心挂吊一线锤，自然下放，看是否与桩中心重合一致，以此来校核护筒的准确安放位置。在护筒埋设好后由测量人员进行复测，并填写工序交接单后方可开孔。1.3 场地平整、钻机就位：本工程钻机采纳反循环钻机，钻机平台处场地需密实。护筒安装完毕后，钻机行驶至要施工的孔位，立好钻架并调整和安设好起吊系统，将...
