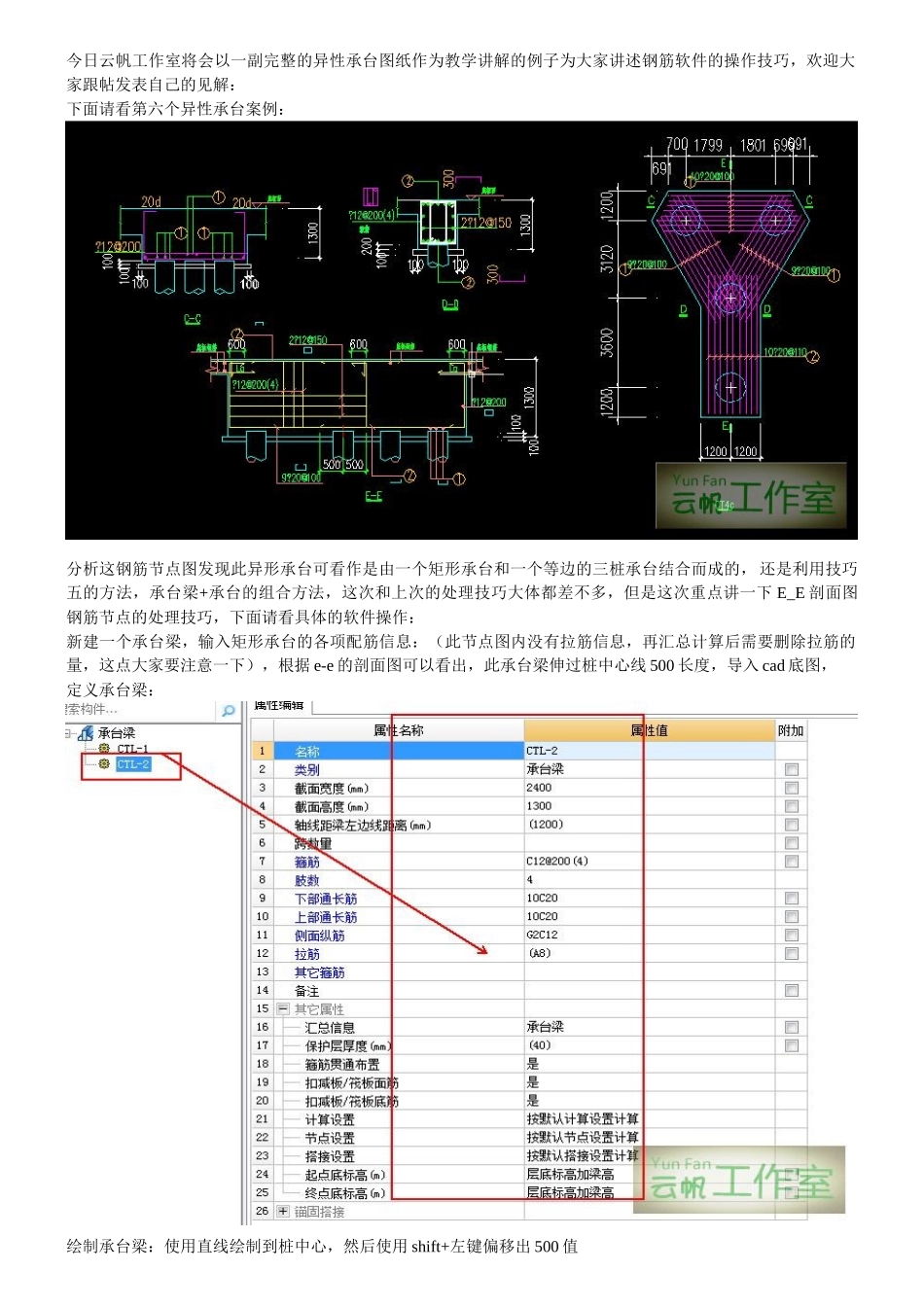

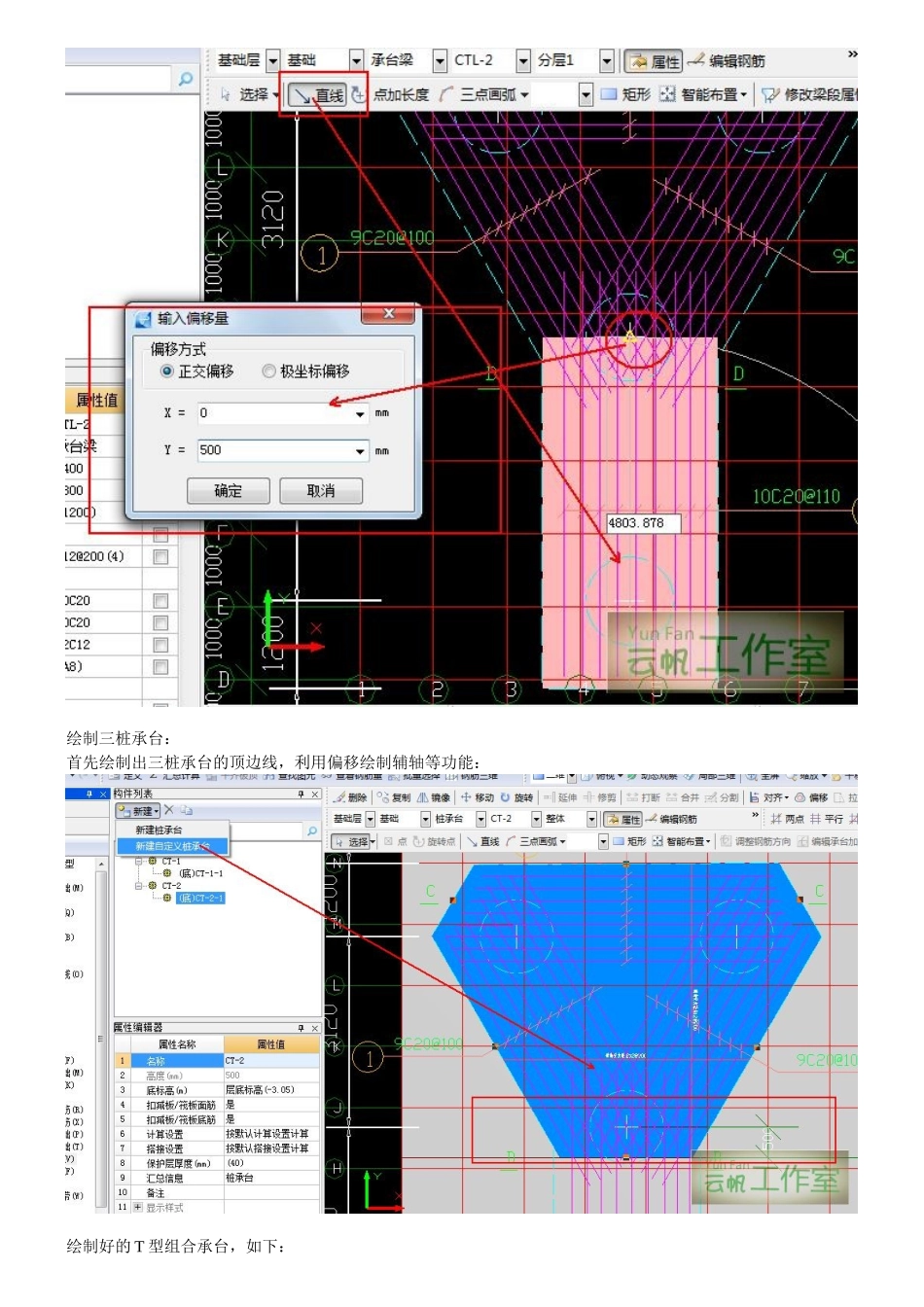

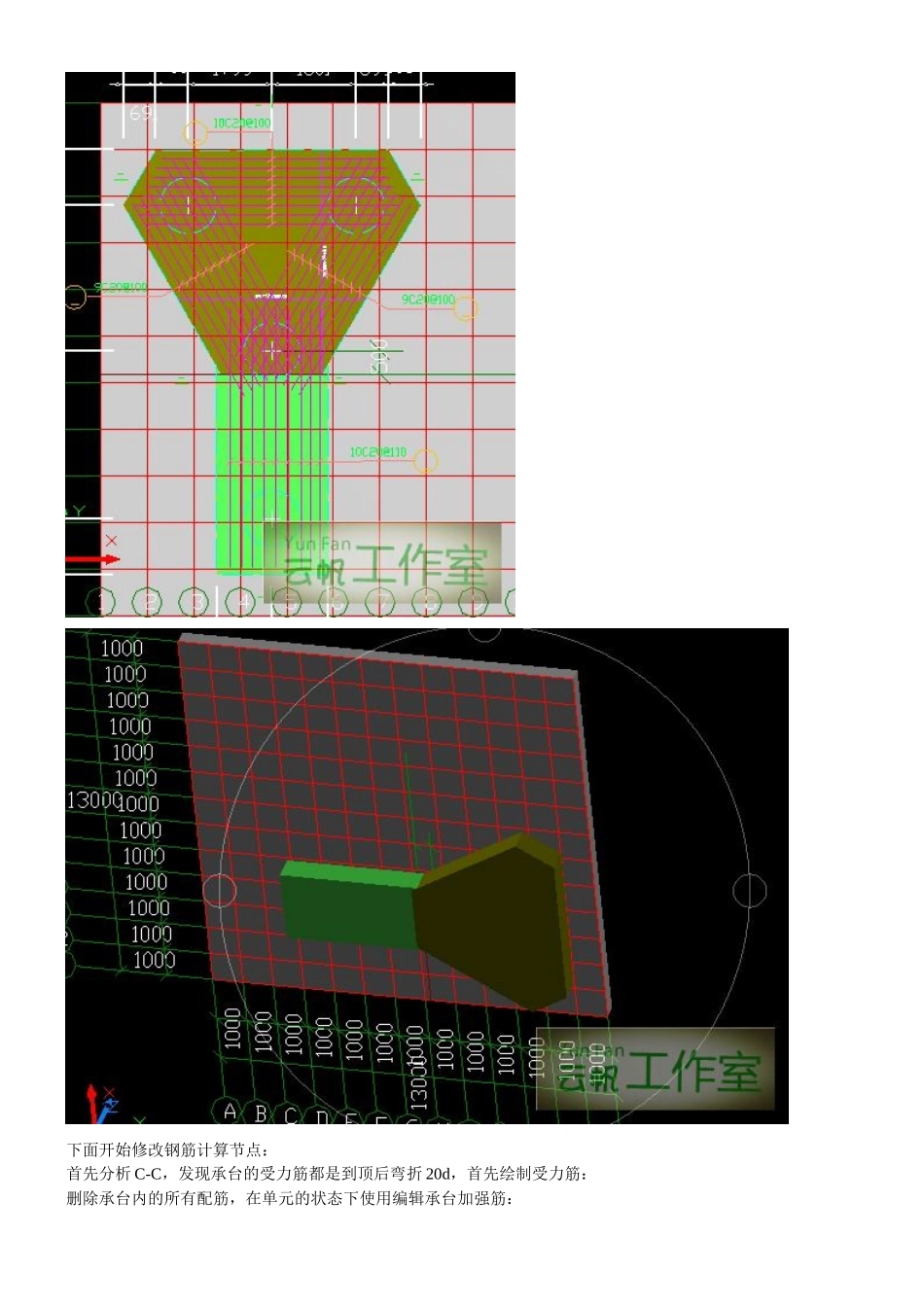

今日云帆工作室将会以一副完整的异性承台图纸作为教学讲解的例子为大家讲述钢筋软件的操作技巧，欢迎大家跟帖发表自己的见解：下面请看第六个异性承台案例：分析这钢筋节点图发现此异形承台可看作是由一个矩形承台和一个等边的三桩承台结合而成的， 还是利用技巧五的方法，承台梁+承台的组合方法，这次和上次的处理技巧大体都差不多，但是这次重点讲一下 E_E 剖面图钢筋节点的处理技巧，下面请看具体的软件操作：新建一个承台梁，输入矩形承台的各项配筋信息：（此节点图内没有拉筋信息，再汇总计算后需要删除拉筋的量，这点大家要注意一下），根据 e-e 的剖面图可以看出，此承台梁伸过桩中心线 500 长度，导入 cad 底图，定义承台梁：绘制承台梁：使用直线绘制到桩中心，然后使用 shift+左键偏移出 500 值绘制三桩承台：首先绘制出三桩承台的顶边线，利用偏移绘制辅轴等功能：绘制好的 T 型组合承台，如下：下面开始修改钢筋计算节点：首先分析 C-C，发现承台的受力筋都是到顶后弯折 20d，首先绘制受力筋：删除承台内的所有配筋，在单元的状态下使用编辑承台加强筋：在计算设置中修改钢筋弯折节点，写入计算代码：汇总计算查看三维：通过三维发现，与承台梁相交的地方多算了弯折，共 18 根，在编辑钢筋中减去这部重量即可，注意修改完后要锁定！这个图纸关于矩形承台的钢筋描述不是很详细，暂定为上部筋弯折 300，下部筋弯折至梁顶加 600，下面进行钢筋节点的修改：1300-100-40+600=1760钢筋计算结果如下：现在钢筋节点到此设置完成，下面修改一下筏板面筋与承台扣减，
