现浇式整体肋梁楼盖课程设计VIP专享

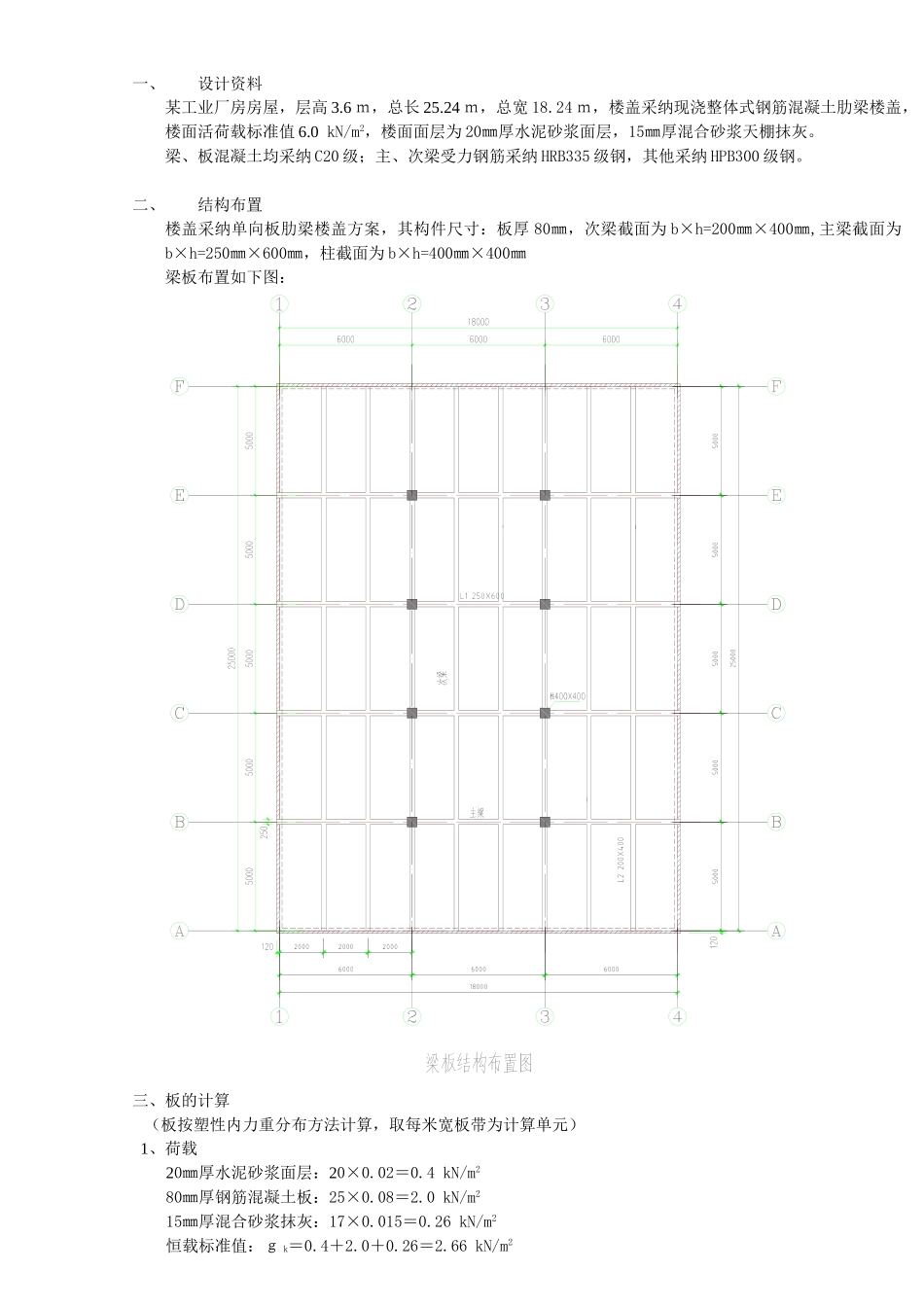

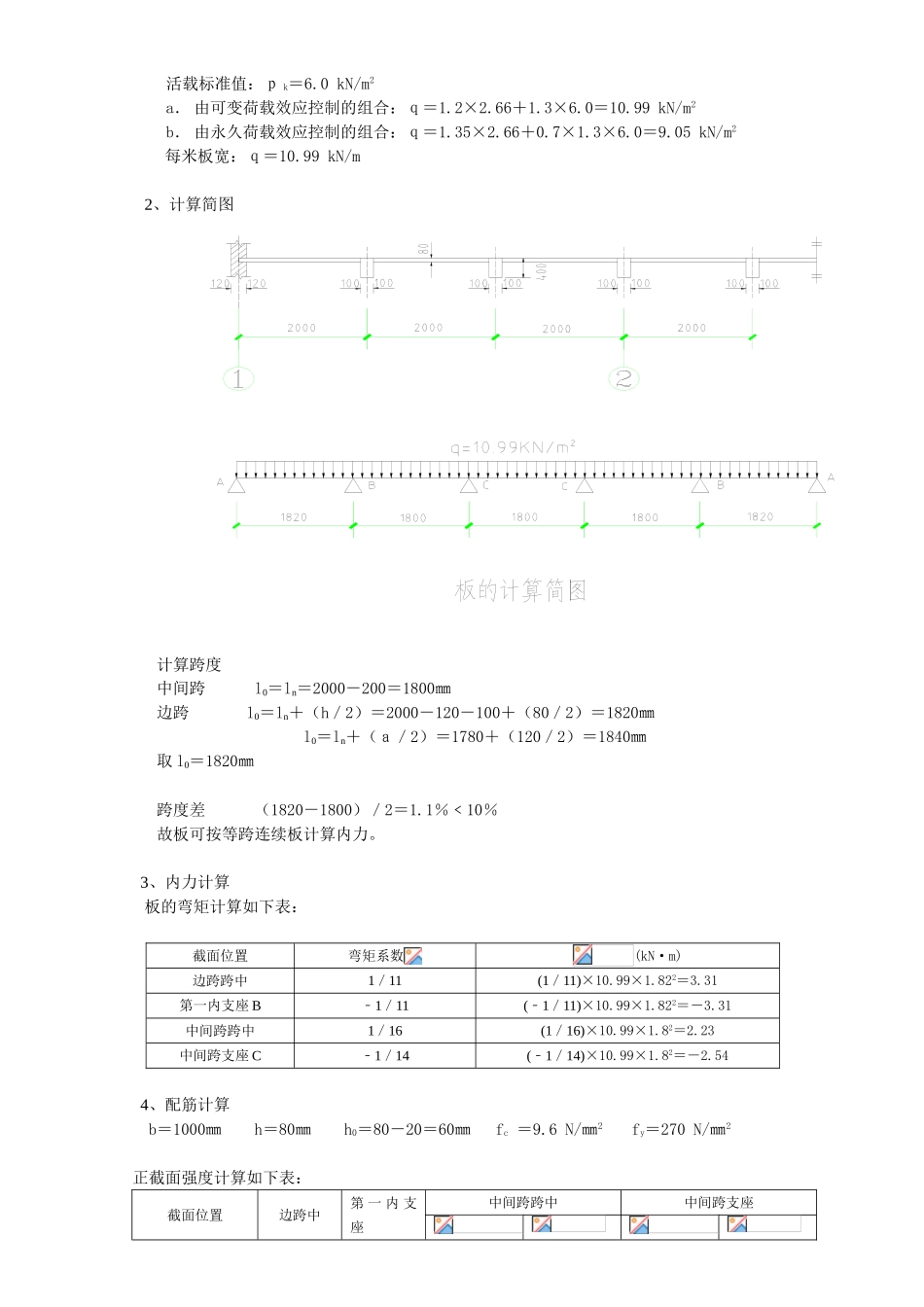

一、设计资料某工业厂房房屋，层高 3.6 ｍ，总长 25.24 ｍ，总宽 18.24 ｍ，楼盖采纳现浇整体式钢筋混凝土肋梁楼盖，楼面活荷载标准值 6.0 kN/m2，楼面面层为 20㎜厚水泥砂浆面层，15㎜厚混合砂浆天棚抹灰。梁、板混凝土均采纳 C20 级；主、次梁受力钢筋采纳 HRB335 级钢，其他采纳 HPB300 级钢。二、结构布置楼盖采纳单向板肋梁楼盖方案，其构件尺寸：板厚 80㎜，次梁截面为 b×h=200㎜×400㎜,主梁截面为b×h=250㎜×600㎜，柱截面为 b×h=400㎜×400㎜梁板布置如下图：三、板的计算 （板按塑性内力重分布方法计算，取每米宽板带为计算单元） 1、荷载20㎜厚水泥砂浆面层：20×0.02＝0.4 kN/m280㎜厚钢筋混凝土板：25×0.08＝2.0 kN/m215㎜厚混合砂浆抹灰：17×0.015＝0.26 kN/m2恒载标准值：ｇ k＝0.4＋2.0＋0.26＝2.66 kN/m2活载标准值：ｐ k＝6.0 kN/m2a． 由可变荷载效应控制的组合：ｑ＝1.2×2.66＋1.3×6.0＝10.99 kN/m2b． 由永久荷载效应控制的组合：ｑ＝1.35×2.66＋0.7×1.3×6.0＝9.05 kN/m2每米板宽：ｑ＝10.99 kN/m 2、计算简图 计算跨度中间跨 l0＝ln＝2000－200＝1800㎜边跨 l0＝ln＋（h／2）＝2000－120－100＋（80／2）＝1820㎜ l0＝ln＋（ａ／2）＝1780＋（120／2）＝1840㎜取 l0＝1820㎜跨度差 （1820－1800）／2＝1.1％﹤10％故板可按等跨连续板计算内力。3、内力计算 板的弯矩计算如下表：截面位置弯矩系数(kN·m)边跨跨中1／11(1／11)×10.99×1.822＝3.31第一内支座 B﹣1／11(﹣1／11)×10.99×1.822＝－3.31中间跨跨中1／16(1／16)×10.99×1.82＝2.23中间跨支座 C﹣1／14(﹣1／14)×10.99×1.82＝－2.54 4、配筋计算 b＝1000㎜ h＝80㎜ h0＝80－20＝60㎜ fc ＝9.6 N/㎜2 fy＝270 N/㎜2 正截面强度计算如下表：截面位置边跨中第 一 内 支座中间跨跨中中间跨支座M(kN·m)3.31﹣3.312.232.23×0.8﹣2.54﹣2.54×0.80.0960.0960.0650.0520.0730.0590.1010.1010.0670.0530.0760.061215215143113162130选用钢筋实配面积（㎜2）251251189189189189注：对于轴线 间板带，其中间支座和中间跨中截面弯矩设计值可折减 20％ 实际配筋： 符合要求根据计算结果及板的构造要求，画出配筋图，如图所示。 四、次梁计算（次梁按塑性内力重分布方法计算，b×h＝200㎜×400㎜）1、荷载 板传来的恒载：2.66×2.0＝5.32 kN/m 次梁自重：25×0.2×（0.4－0.08）＝1.60 kN/m ...
