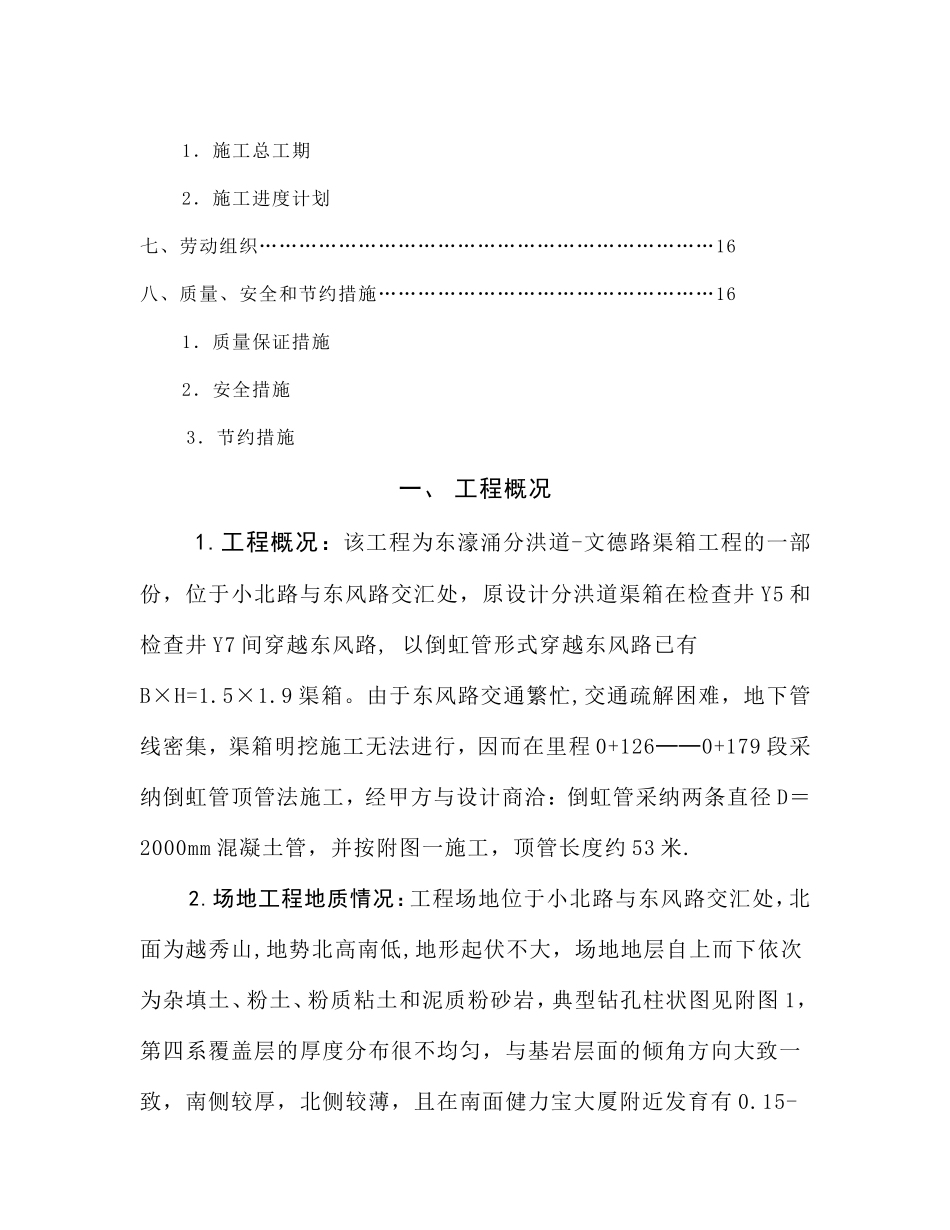

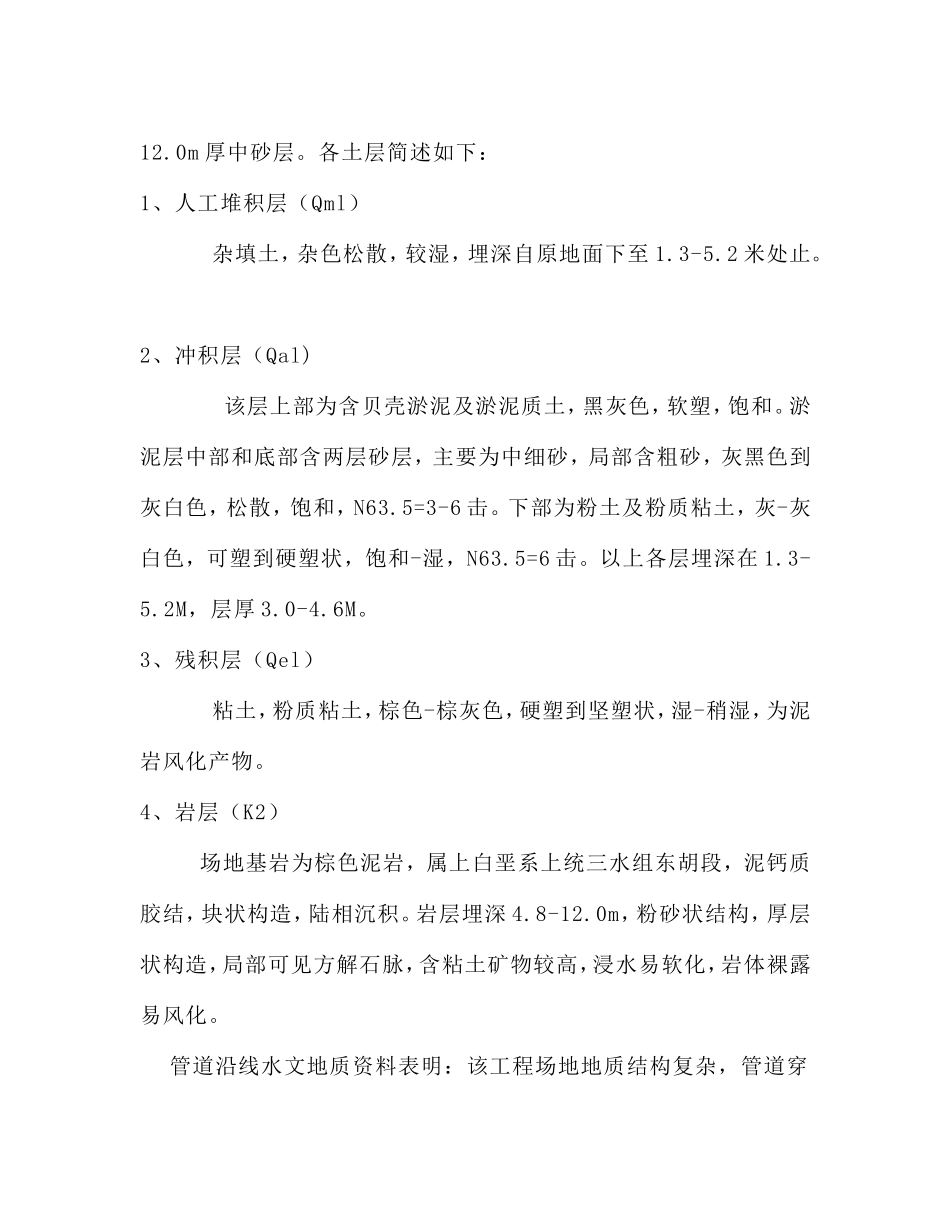

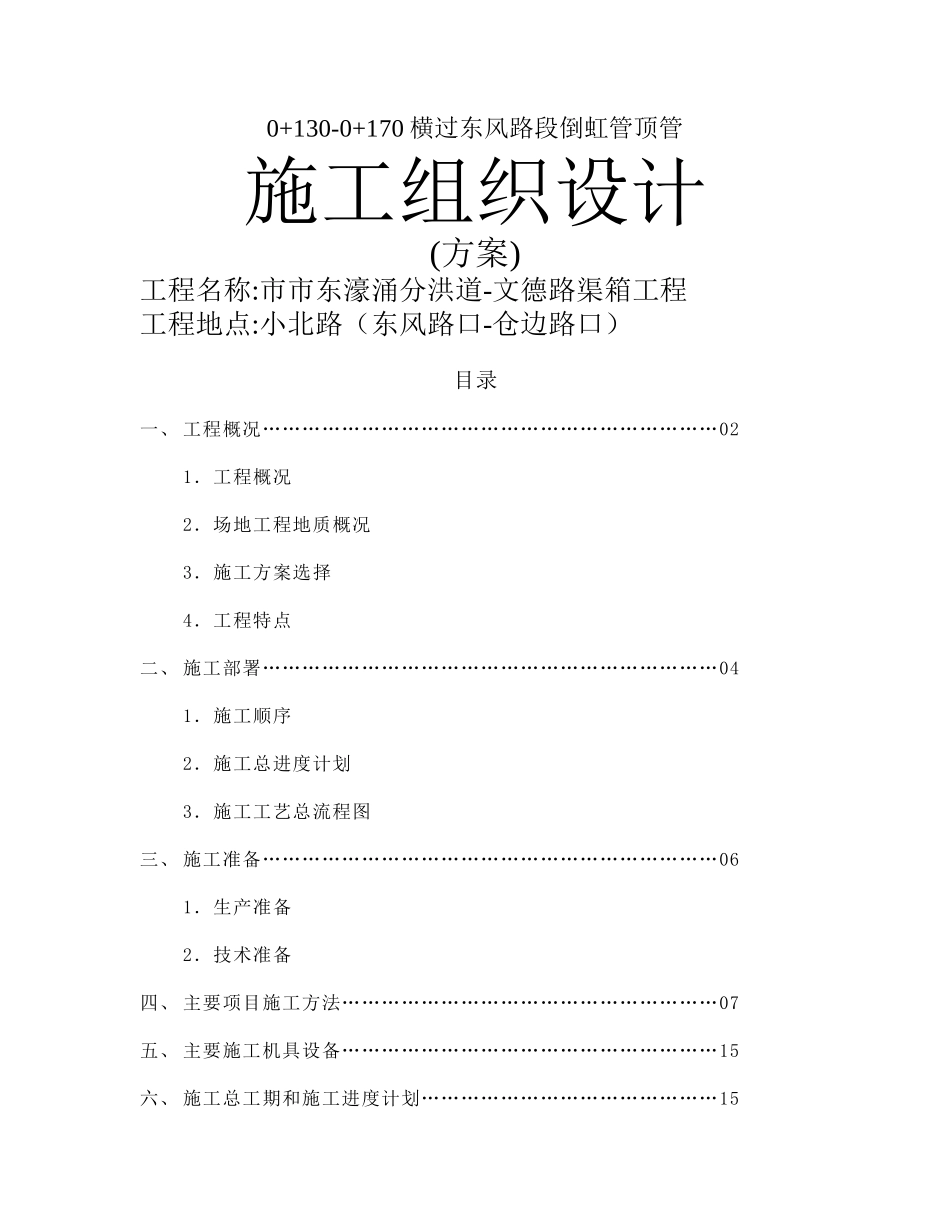

0+130-0+170 横过东风路段倒虹管顶管施工组织设计(方案)工程名称:市市东濠涌分洪道-文德路渠箱工程工程地点:小北路（东风路口-仓边路口）目录一、 工程概况……………………………………………………………021．工程概况2．场地工程地质概况3．施工方案选择4．工程特点二、 施工部署……………………………………………………………041．施工顺序2．施工总进度计划3．施工工艺总流程图三、 施工准备……………………………………………………………061．生产准备2．技术准备四、 主要项目施工方法…………………………………………………07五、 主要施工机具设备…………………………………………………15六、 施工总工期和施工进度计划………………………………………15 1．施工总工期 2．施工进度计划七、劳动组织……………………………………………………………16八、质量、安全和节约措施……………………………………………16 1．质量保证措施 2．安全措施3．节约措施一、 工程概况1.工程概况：该工程为东濠涌分洪道-文德路渠箱工程的一部份，位于小北路与东风路交汇处，原设计分洪道渠箱在检查井 Y5 和检查井 Y7 间穿越东风路, 以倒虹管形式穿越东风路已有B×H=1.5×1.9 渠箱。由于东风路交通繁忙,交通疏解困难，地下管线密集，渠箱明挖施工无法进行，因而在里程 0+126──0+179 段采纳倒虹管顶管法施工，经甲方与设计商洽：倒虹管采纳两条直径 D＝2000mm 混凝土管，并按附图一施工，顶管长度约 53 米.2.场地工程地质情况：工程场地位于小北路与东风路交汇处，北面为越秀山,地势北高南低,地形起伏不大，场地地层自上而下依次为杂填土、粉土、粉质粘土和泥质粉砂岩，典型钻孔柱状图见附图 1，第四系覆盖层的厚度分布很不均匀，与基岩层面的倾角方向大致一致，南侧较厚，北侧较薄，且在南面健力宝大厦附近发育有 0.15-12.0m 厚中砂层。各土层简述如下：1、人工堆积层（Qml） 杂填土，杂色松散，较湿，埋深自原地面下至 1.3-5.2 米处止。 2、冲积层（Qal) 该层上部为含贝壳淤泥及淤泥质土，黑灰色，软塑，饱和。淤泥层中部和底部含两层砂层，主要为中细砂，局部含粗砂，灰黑色到灰白色，松散，饱和，N63.5=3-6 击。下部为粉土及粉质粘土，灰-灰白色，可塑到硬塑状，饱和-湿，N63.5=6 击。以上各层埋深在 1.3-5.2M，层厚 3.0-4.6M。 3、残积层（Qel） 粘土，粉质粘土，棕色-棕灰色，硬塑到坚塑状，湿-稍...
