用中文版ACAD2000绘制机械图有关系统变量的设置

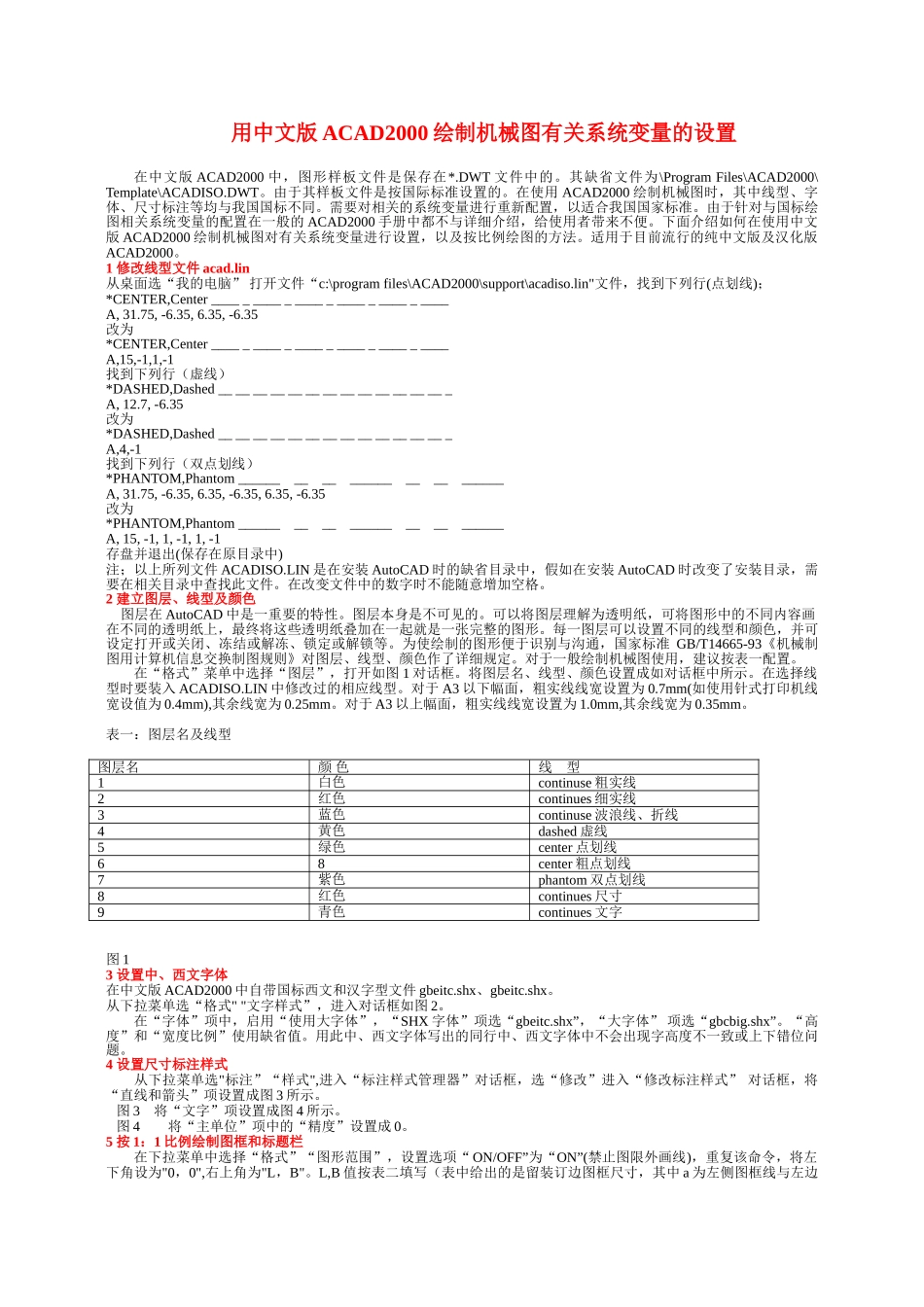

用中文版 ACAD2000 绘制机械图有关系统变量的设置在中文版 ACAD2000 中，图形样板文件是保存在*.DWT 文件中的。其缺省文件为\Program Files\ACAD2000\Template\ACADISO.DWT。由于其样板文件是按国际标准设置的。在使用 ACAD2000 绘制机械图时，其中线型、字体、尺寸标注等均与我国国标不同。需要对相关的系统变量进行重新配置，以适合我国国家标准。由于针对与国标绘图相关系统变量的配置在一般的 ACAD2000 手册中都不与详细介绍，给使用者带来不便。下面介绍如何在使用中文版 ACAD2000 绘制机械图对有关系统变量进行设置，以及按比例绘图的方法。适用于目前流行的纯中文版及汉化版ACAD2000。1 修改线型文件 acad.lin从桌面选“我的电脑” 打开文件“c:\program files\ACAD2000\support\acadiso.lin"文件，找到下列行(点划线)；*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A, 31.75, -6.35, 6.35, -6.35改为*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A,15,-1,1,-1找到下列行（虚线）*DASHED,Dashed __ __ __ __ __ __ __ __ __ __ __ __ __ _A, 12.7, -6.35改为*DASHED,Dashed __ __ __ __ __ __ __ __ __ __ __ __ __ _A,4,-1找到下列行（双点划线）*PHANTOM,Phantom ______ __ __ ______ __ __ ______ A, 31.75, -6.35, 6.35, -6.35, 6.35, -6.35改为*PHANTOM,Phantom ______ __ __ ______ __ __ ______ A, 15, -1, 1, -1, 1, -1存盘并退出(保存在原目录中)注；以上所列文件 ACADISO.LIN 是在安装 AutoCAD 时的缺省目录中，假如在安装 AutoCAD 时改变了安装目录，需要在相关目录中查找此文件。在改变文件中的数字时不能随意增加空格。2 建立图层、线型及颜色 图层在 AutoCAD 中是一重要的特性。图层本身是不可见的。可以将图层理解为透明纸，可将图形中的不同内容画在不同的透明纸上，最终将这些透明纸叠加在一起就是一张完整的图形。每一图层可以设置不同的线型和颜色，并可设定打开或关闭、冻结或解冻、锁定或解锁等。为使绘制的图形便于识别与沟通，国家标准 GB/T14665-93《机械制图用计算机信息交换制图规则》对图层、线型、颜色作了详细规定。对于一般绘制机械图使用，建议按表一配置。 在“格式”菜单中选择“图层”，打开如图 1 对话框。将图层名、线型、颜色设置成如对话框中所示。在选...
