用松木桩处理地基的实例

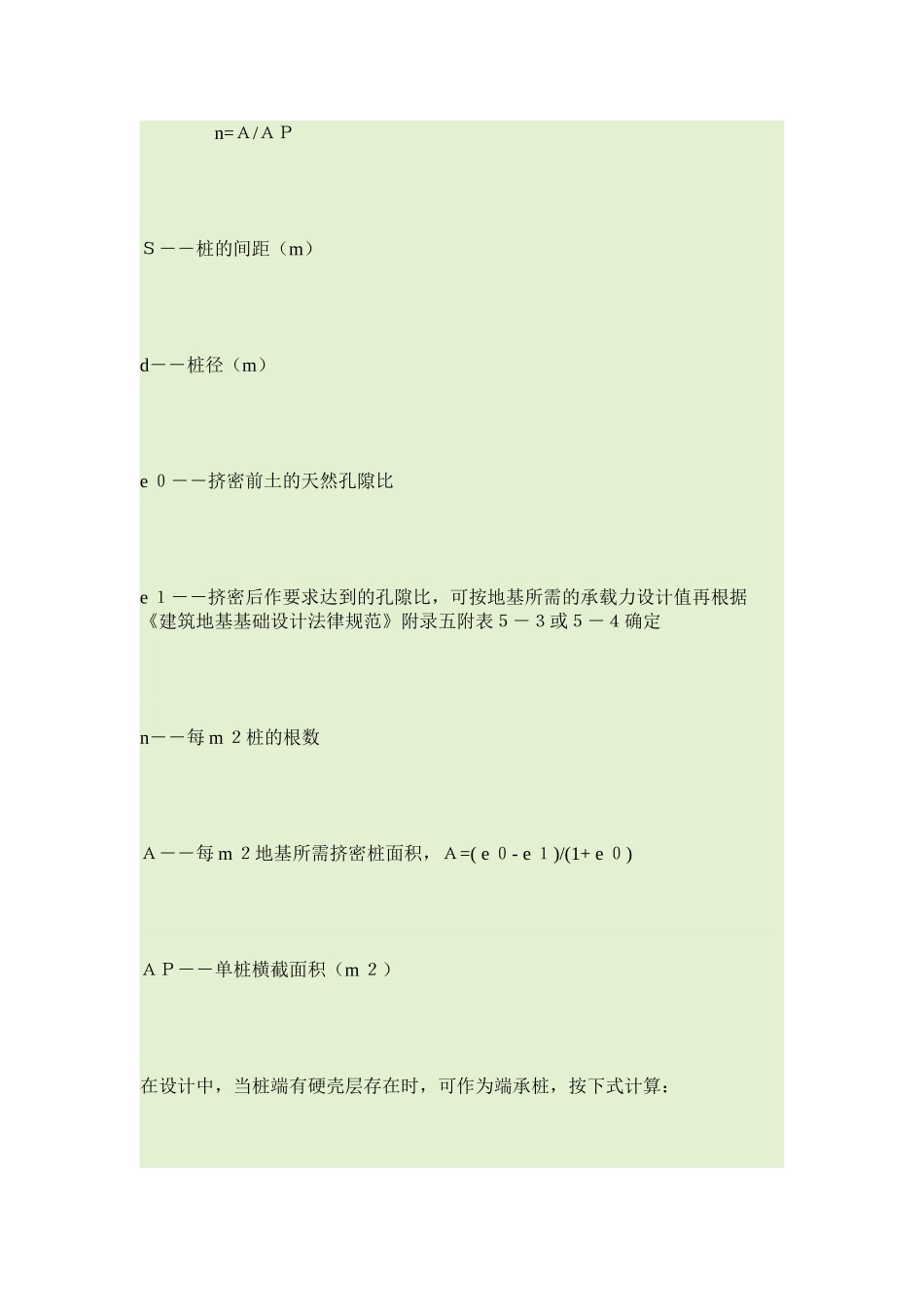

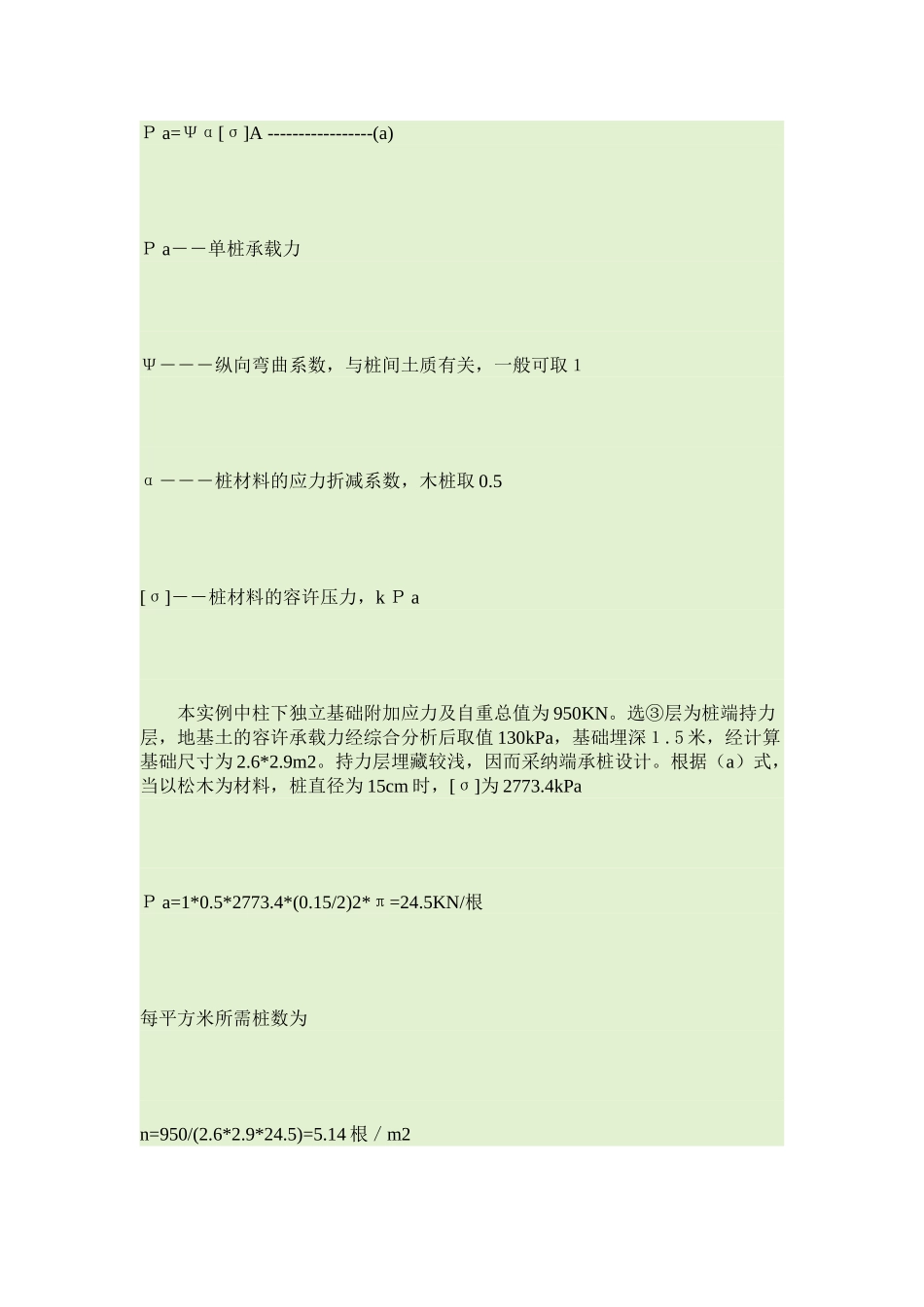

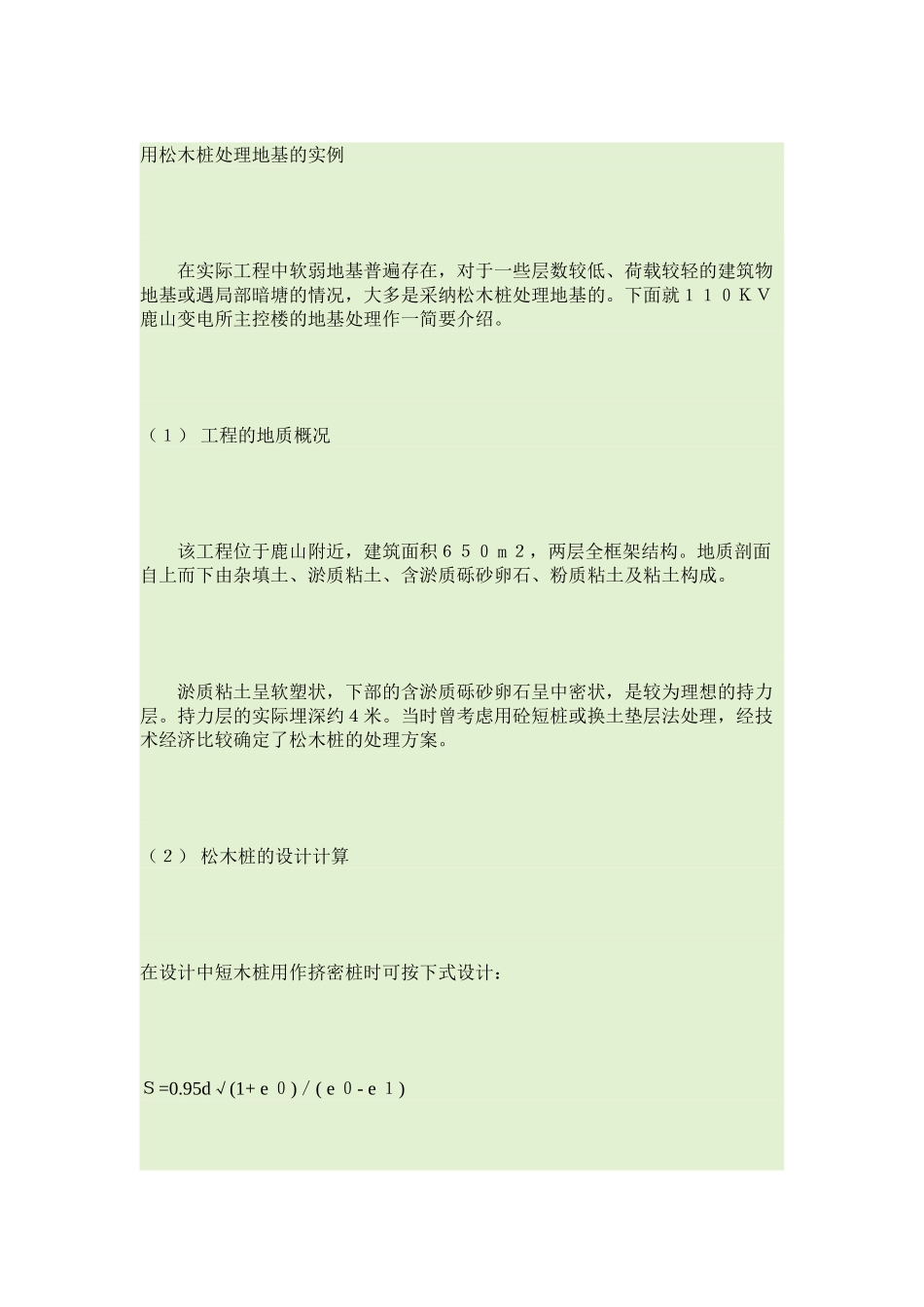

用松木桩处理地基的实例 在实际工程中软弱地基普遍存在，对于一些层数较低、荷载较轻的建筑物地基或遇局部暗塘的情况，大多是采纳松木桩处理地基的。下面就１１０ＫＶ鹿山变电所主控楼的地基处理作一简要介绍。 （１） 工程的地质概况 该工程位于鹿山附近，建筑面积６５０ m ２，两层全框架结构。地质剖面自上而下由杂填土、淤质粘土、含淤质砾砂卵石、粉质粘土及粘土构成。 淤质粘土呈软塑状，下部的含淤质砾砂卵石呈中密状，是较为理想的持力层。持力层的实际埋深约４米。当时曾考虑用砼短桩或换土垫层法处理，经技术经济比较确定了松木桩的处理方案。 （２） 松木桩的设计计算 在设计中短木桩用作挤密桩时可按下式设计： Ｓ=0.95d√(1+ e ０)／( e ０- e １) n=Ａ/ＡＰ Ｓ――桩的间距（m） d――桩径（m） e ０――挤密前土的天然孔隙比 e １――挤密后作要求达到的孔隙比，可按地基所需的承载力设计值再根据《建筑地基基础设计法律规范》附录五附表５－３或５－４确定 n――每 m ２桩的根数 Ａ――每 m ２地基所需挤密桩面积，Ａ=( e ０- e １)/(1+ e ０) ＡＰ――单桩横截面积（m ２） 在设计中，当桩端有硬壳层存在时，可作为端承桩，按下式计算： Ｐ a=Ψα[σ]A -----------------(a) Ｐ a――单桩承载力 Ψ―――纵向弯曲系数，与桩间土质有关，一般可取１ α―――桩材料的应力折减系数，木桩取 0.5 [σ]――桩材料的容许压力，k Ｐ a 本实例中柱下独立基础附加应力及自重总值为 950KN。选③层为桩端持力层，地基土的容许承载力经综合分析后取值 130kPa，基础埋深１.5 米，经计算基础尺寸为 2.6*2.9m2。持力层埋藏较浅，因而采纳端承桩设计。根据（a）式，当以松木为材料，桩直径为 15cm 时，[σ]为 2773.4kPa Ｐ a=1*0.5*2773.4*(0.15/2)2*π=24.5KN/根 每平方米所需桩数为 n=950/(2.6*2.9*24.5)=5.14 根／m2 实取５根／m2 该工程的桩基底面积为 210m2，所需桩数: 210*5=1050 根 桩的布置按梅花形： 全部打桩完毕后，在桩顶面铺设 20cm 厚片石灌石子，加以夯实，然后再做基础。 （３） 经济效果分析 软弱地基的松木桩处理技术 根据建筑预算定额，φ15cm 的松木桩 2.5m 长每根桩工料费为 15 元／根，总费用 1050*15=1.575 万元。若用 12cm*12cm 混凝土预制短桩约需 5.1 万元；若用换土垫层则需 2.4 万元，并且因地下水位较高，换土施工难度...
