电信脚手架施工方案

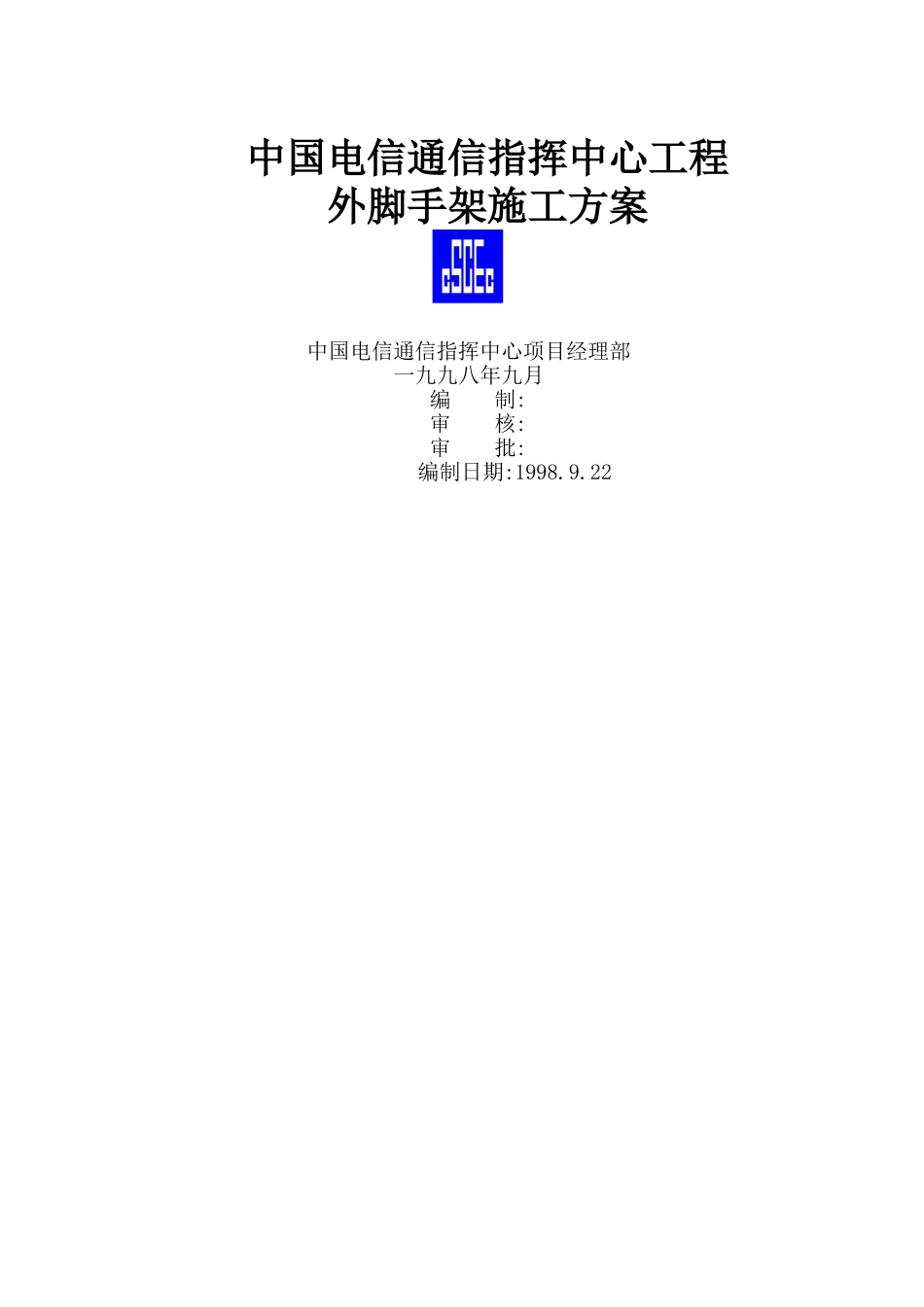

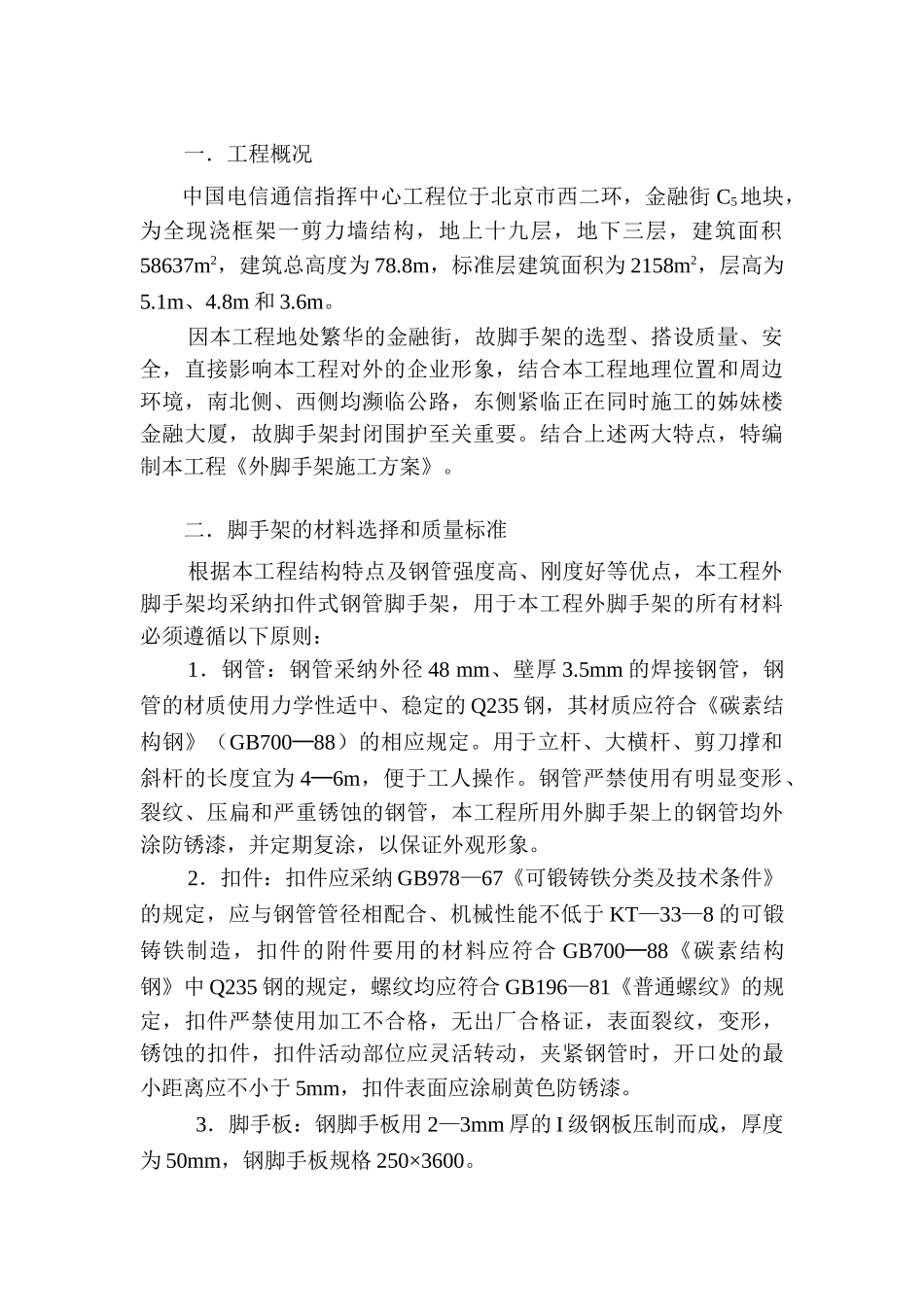

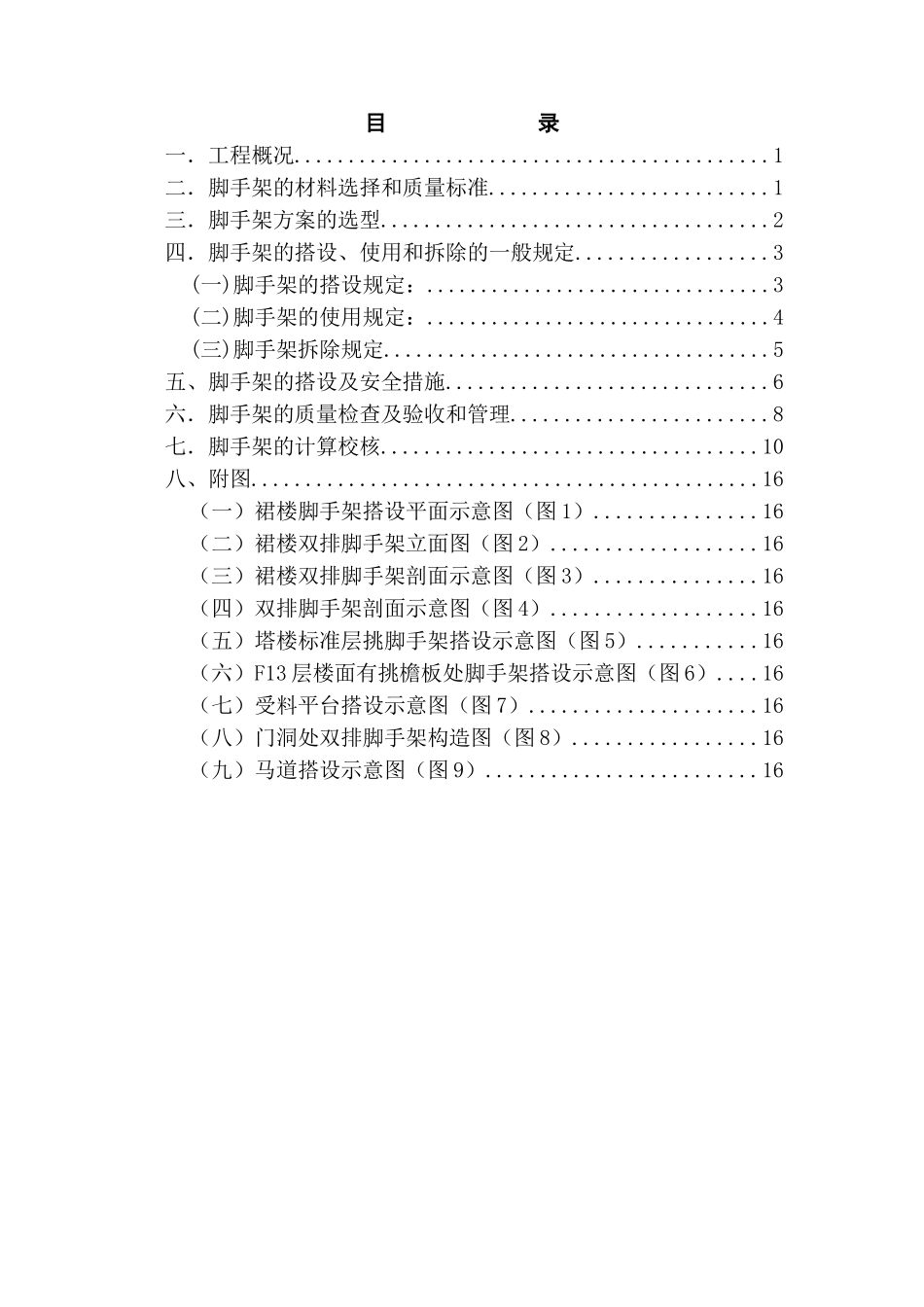

中国电信通信指挥中心工程外脚手架施工方案中国电信通信指挥中心项目经理部一九九八年九月编 制:审 核:审 批: 编制日期:1998.9.22目 录一．工程概况............................................1二．脚手架的材料选择和质量标准..........................1三．脚手架方案的选型....................................2四．脚手架的搭设、使用和拆除的一般规定..................3(一)脚手架的搭设规定：................................3(二)脚手架的使用规定：................................4(三)脚手架拆除规定....................................5五、脚手架的搭设及安全措施..............................6六．脚手架的质量检查及验收和管理........................8七．脚手架的计算校核...................................10八、附图...............................................16（一）裙楼脚手架搭设平面示意图（图 1）...............16（二）裙楼双排脚手架立面图（图 2）...................16（三）裙楼双排脚手架剖面示意图（图 3）...............16（四）双排脚手架剖面示意图（图 4）...................16（五）塔楼标准层挑脚手架搭设示意图（图 5）...........16（六）F13 层楼面有挑檐板处脚手架搭设示意图（图 6）....16（七）受料平台搭设示意图（图 7）.....................16（八）门洞处双排脚手架构造图（图 8）.................16（九）马道搭设示意图（图 9）.........................16一．工程概况中国电信通信指挥中心工程位于北京市西二环，金融街 C5地块，为全现浇框架一剪力墙结构，地上十九层，地下三层，建筑面积58637m2，建筑总高度为 78.8m，标准层建筑面积为 2158m2，层高为5.1m、4.8m 和 3.6m。因本工程地处繁华的金融街，故脚手架的选型、搭设质量、安全，直接影响本工程对外的企业形象，结合本工程地理位置和周边环境，南北侧、西侧均濒临公路，东侧紧临正在同时施工的姊妹楼金融大厦，故脚手架封闭围护至关重要。结合上述两大特点，特编制本工程《外脚手架施工方案》。二．脚手架的材料选择和质量标准根据本工程结构特点及钢管强度高、刚度好等优点，本工程外脚手架均采纳扣件式钢管脚手架，用于本工程外脚手架的所有材料必须遵循以下原则：1．钢管：钢管采纳外径 48 mm、壁厚 3.5mm 的焊接钢管，钢管的材质使用力学性适中、稳定的 Q235 钢，其材质应符...
