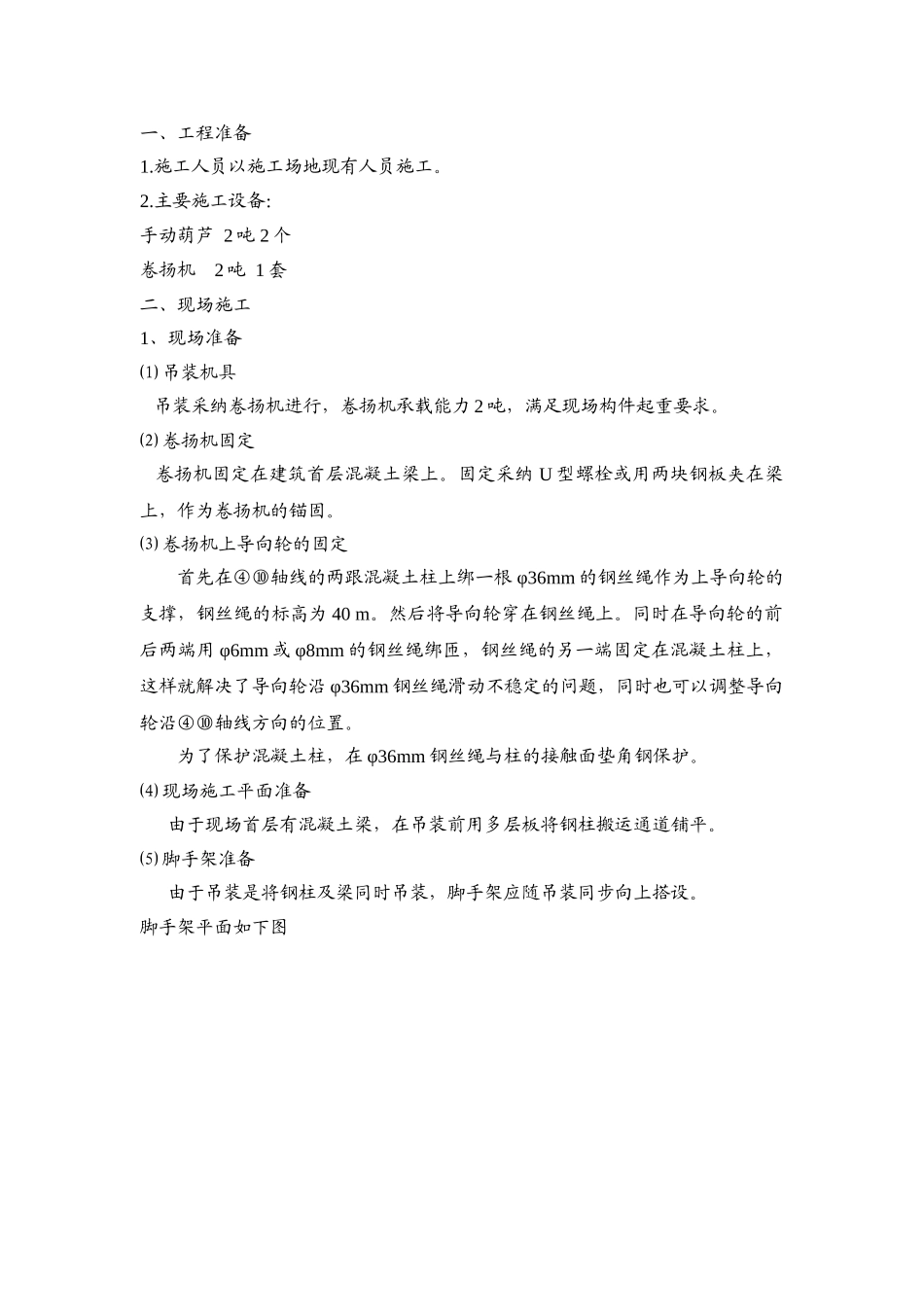

电力中心观光电梯施工技术方案

一、工程准备1.施工人员以施工场地现有人员施工。2.主要施工设备：手动葫芦 2 吨 2 个卷扬机 2 吨 1 套二、现场施工1、现场准备⑴ 吊装机具 吊装采纳卷扬机进行，卷扬机承载能力 2 吨，满足现场构件起重要求。⑵ 卷扬机固定 卷扬机固定在建筑首层混凝土梁上。固定采纳 U 型螺栓或用两块钢板夹在梁上，作为卷扬机的锚固。⑶ 卷扬机上导向轮的固定首先在④⑩轴线的两跟混凝土柱上绑一根 φ36mm 的钢丝绳作为上导向轮的支撑，钢丝绳的标高为 40 m。然后将导向轮穿在钢丝绳上。同时在导向轮的前后两端用 φ6mm 或 φ8mm 的钢丝绳绑匝，钢丝绳的另一端固定在混凝土柱上，这样就解决了导向轮沿 φ36mm 钢丝绳滑动不稳定的问题，同时也可以调整导向轮沿④⑩轴线方向的位置。为了保护混凝土柱，在 φ36mm 钢丝绳与柱的接触面垫角钢保护。⑷ 现场施工平面准备 由于现场首层有混凝土梁，在吊装前用多层板将钢柱搬运通道铺平。⑸ 脚手架准备 由于吊装是将钢柱及梁同时吊装，脚手架应随吊装同步向上搭设。脚手架平面如下图2、构件吊装由于构件比较长，吊装时在所吊装构件的尾端下铺设滚杠，使构件边起升，边向内滑动，使构件最终垂直吊装。⑴ 第一节钢柱就位固定为地脚螺栓连接。安装前划出钢柱上下两端的安装中心线和标高线，并在基础上划出定位轴线。 钢柱标高调整时，先在柱身标定标高基准点，然后以水准仪测定其差值，旋动调整螺母，以调整柱顶标高。钢柱垂直度校正两台经纬仪从柱的两个侧面同时观测，垂直度的调整利用撬棍与楔块进行。等钢柱的垂直度调整完毕后，将钢梁与墙体上的埋件焊接牢固。⑵ 第二节钢柱与第一节钢柱采纳栓焊结合。首先用螺栓将钢柱连接好，并对准中心线，垂直度调整同第一节钢柱，调整完毕后焊接。焊接平台利用现场脚手架搭设。构件吊装时在构件的下端绑匝遛绳（遛绳采纳白棕绳），以便在吊装过程中稳定构件。⑶ 最后一节钢柱按设计要求比较短。由于其就位的顶标高高承重钢丝绳标高，所以吊装吊点选在钢柱中部，到达就位部位后斜拉就位。吊装时在构件的上下两端都绑匝遛绳（遛绳采纳白棕绳），以便构件就位时牵引使用。如下图所示。
