电力系统基础知识

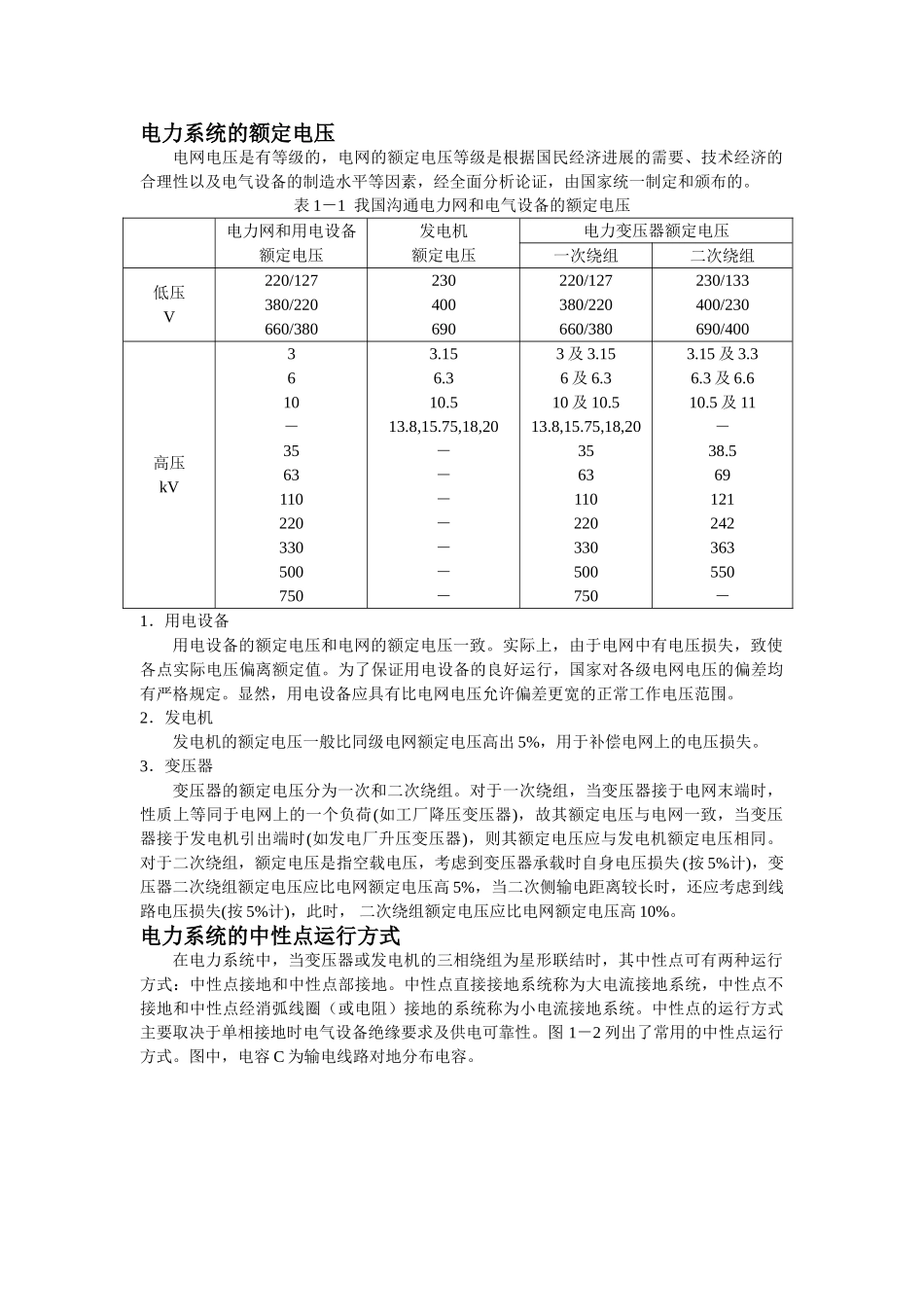

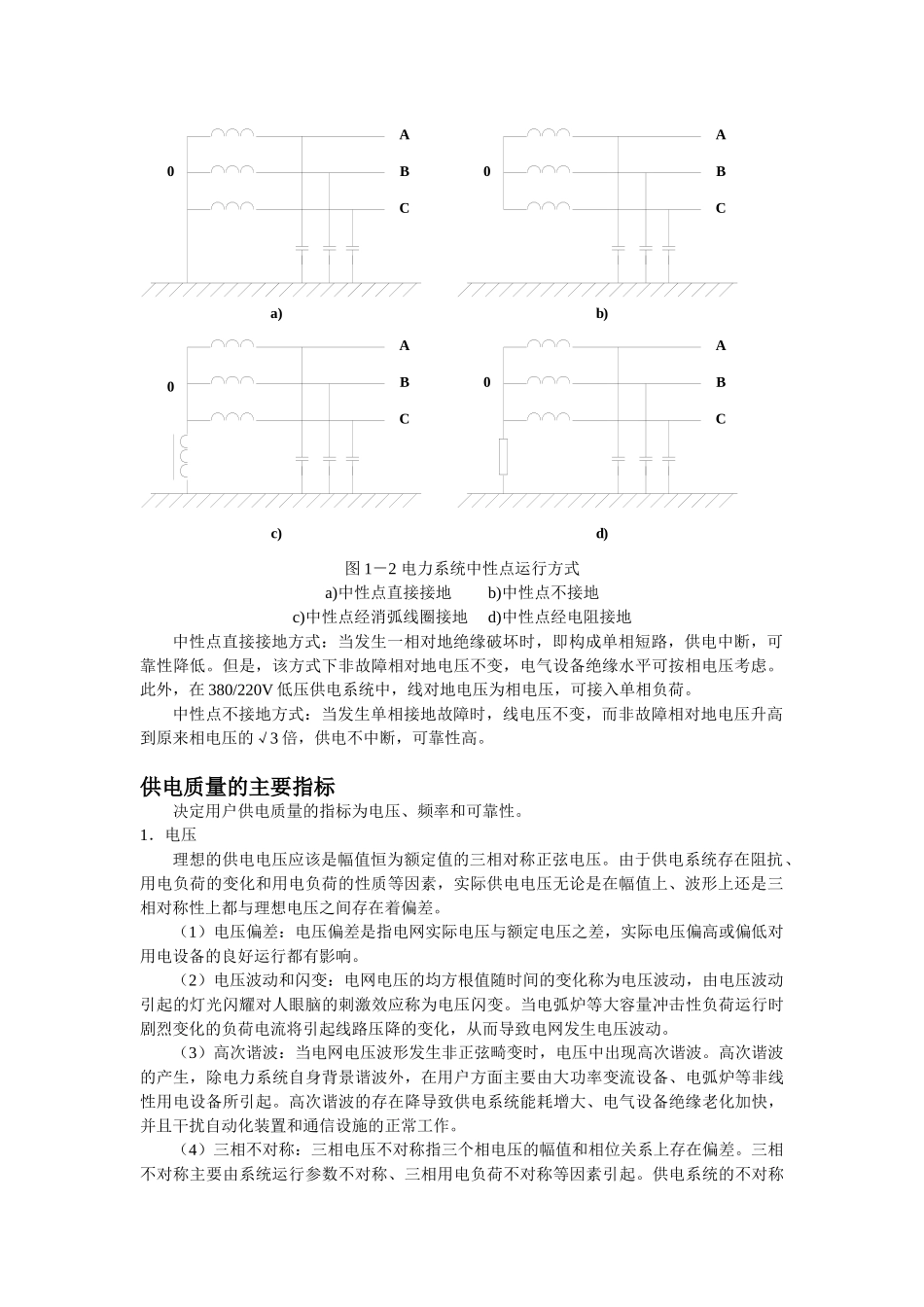

1、电力系统基础知识电力系统的构成电力系统的额定电压电力系统的中性点运行方式供电质量的主要指标电气主接线方式电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。图 1－1 电力系统的组成示意图电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济进展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。表 1－1 我国沟通电力网和电气设备的额定电压电力网和用电设备额定电压发电机额定电压电力变压器额定电压一次绕组二次绕组低压V220/127380/220660/380230400690220/127380/220660/380230/133400/230690/400高压kV3610－35631102203305007503.156.310.513.8,15.75,18,20－－－－－－－3 及 3.156 及 6.310 及 10.513.8,15.75,18,2035631102203305007503.15 及 3.36.3 及 6.610.5 及 11－38.569121242363550－1．用电设备用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。2．发电机发电机的额定电压一般比同级电网额定电压高出 5%，用于补偿电网上的电压损失。3．变压器变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失 (按 5%计)，变压器二次绕组额定电压应比电网额定电压高 5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按 5%计)，此时， 二次绕组额定电压应比电网额定电压高 10%。电力系统的中性点运行方式在电力系统中，当变压器或发电机的三相绕组为星形联结时，其中性点可有两种运行方式：中性点接地和中性点部接地。中性点直接接地系统称为大电流接地系统，中性点不接地和中性点经消弧线圈（或电阻）接地的系统称为小电流接地系统。中性点的运行方式主要取决于单相接地时电气设备绝缘要求及供电可靠性。图 1－2 列出了常用的中性点运行方式。...
